立式台式钻床工业级钻孔加工设备

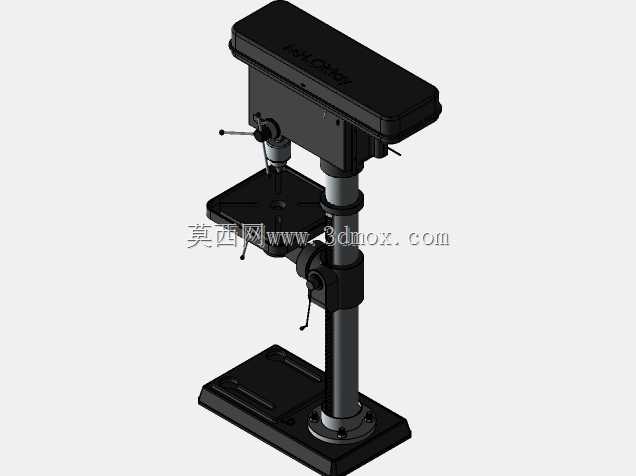

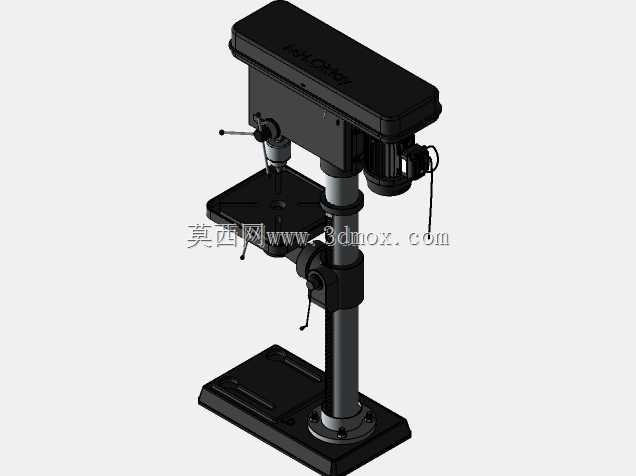

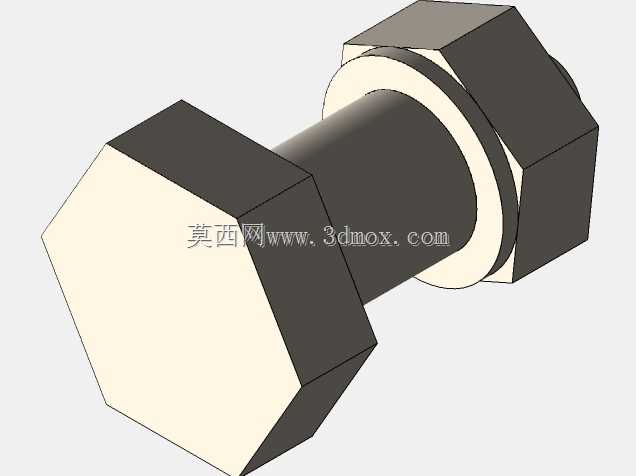

　　这款立式台式钻床的三维结构完整还原了实体设备的装配逻辑，从底座、立柱、工作台到主轴箱、进给操作机构的配合关系都做了精准复刻，适合机加工车间、五金维修站点、小型零件加工工坊这类场景使用，主要承担金属、非金属工件的钻孔、扩孔、铰孔、攻丝等常规孔加工工序，是小型机加工作业里普及率极高的通用加工设备。从设计思路来看，整体采用立柱式悬臂承载结构，底部铸铁材质的方形底座通过地脚螺栓即可完成地面固定，底座表面预留的T型槽可用于装夹大型工件或者辅助支撑工装，安装时需要预留至少前后600mm、左右500mm的操作空间，保证操作人员进给操作、工件装拆的活动余量。中间的圆柱形立柱承担整个主轴箱与工作台的承重，工作台通过抱箍结构与立柱连接，

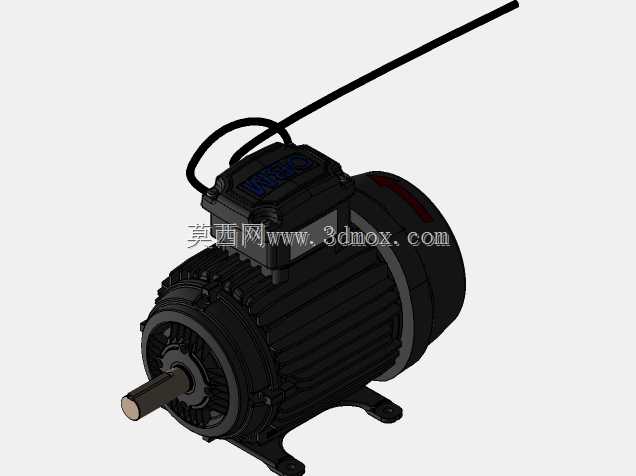

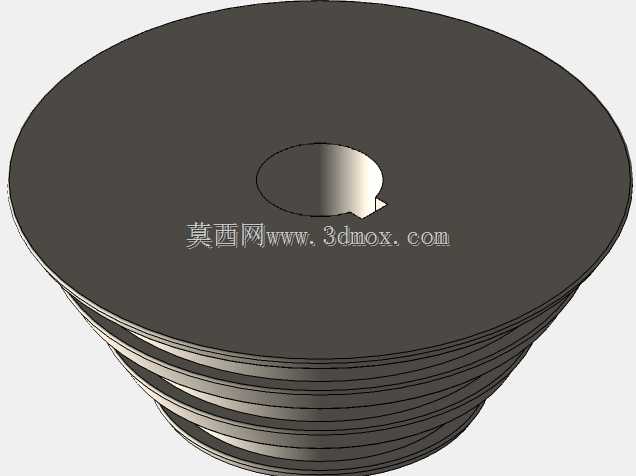

　　可沿立柱轴向上下调整高度，也可绕立柱做360度水平回转，适配不同高度尺寸的工件加工需求，工作台表面的T型槽用于压紧装夹待加工工件，调整到合适高度后通过侧边锁紧手柄即可完成固定，避免钻削过程中出现工作台移位。上部的主轴箱集成了传动机构、驱动电机与主轴进给组件，电机通过皮带传动将动力传递给主轴，可通过更换皮带轮位置调整主轴转速，适配不同材质工件的钻削线速度要求；主轴进给操作手柄设置在主轴箱侧方，操作人员扳动手柄即可控制主轴的垂直进给，操作时的施力角度符合人体工程学设计，长时间操作也不易产生疲劳。主轴端部的锥孔可装夹不同规格的钻夹头、钻头，满足不同直径孔的加工需求，主轴箱同样可沿立柱做小范围的高度调整，

　　配合工作台的位置调整覆盖更大的工件加工尺寸范围。设备侧面设置的电源开关、急停按钮都在三维模型里做了结构还原，走线位置也贴合实际设备的布线逻辑，整体结构没有冗余设计，所有部件都服务于钻削加工的稳定性与操作便捷性，对于做机加工设备布局设计、工装夹具适配设计的工程师来说，这个模型可以直接用于车间布局仿真、钻削工序的工装干涉验证，也可作为通用机床类建模的参考范本，还原的结构细节能帮助建模人员快速理解台式钻床的装配层级与运动逻辑，避免建模过程中出现结构原理性错误。
