2:1传动比散热型齿轮传动箱体

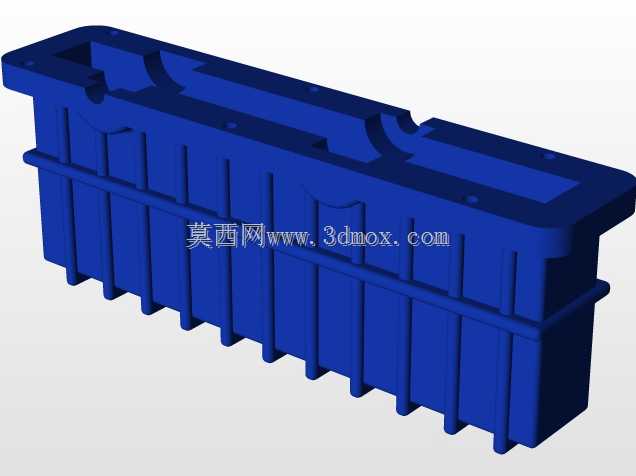

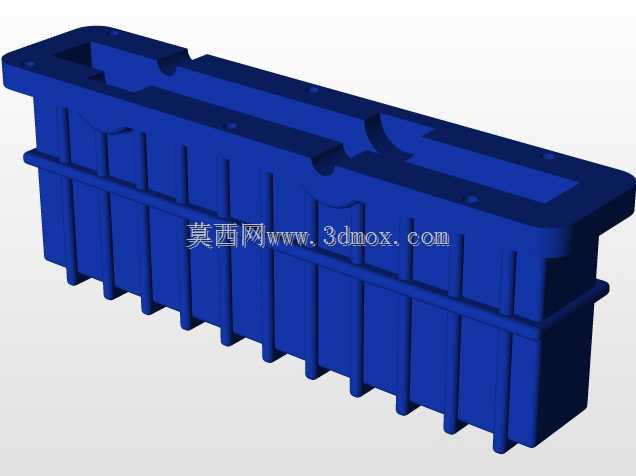

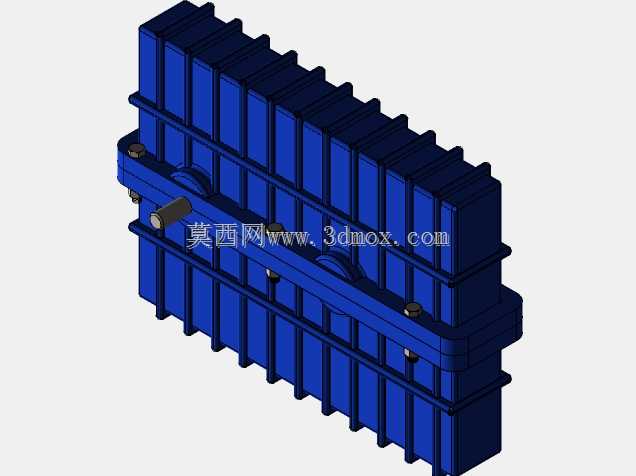

　　这款传动比为2:1的齿轮箱体，在中小功率传动场景中有着广泛的适配性，常见于轻工输送线、小型自动化工作站、检测设备的动力传递环节，用来匹配原动机与工作端的转速差，同时传递额定工况下的扭矩，保障动力输出的稳定性。从结构设计来看，箱体采用上下对合的剖分式结构，合箱面设置在传动轴线所在平面，既方便内部齿轮、轴系、轴承的装配与后期检修，也能保证合箱后的轴孔同轴度，避免轴系运转时出现偏磨、卡滞的问题。箱体外部的密集竖向散热筋是设计上的重点考量，这类散热筋沿着箱体高度方向整周布置，一方面增大了箱体与空气的接触换热面积，在连续运转工况下能把齿轮啮合产生的热量快速散出，控制箱体内润滑油的工作温度，避免润滑油高温变质导致润滑失效；另一方面，

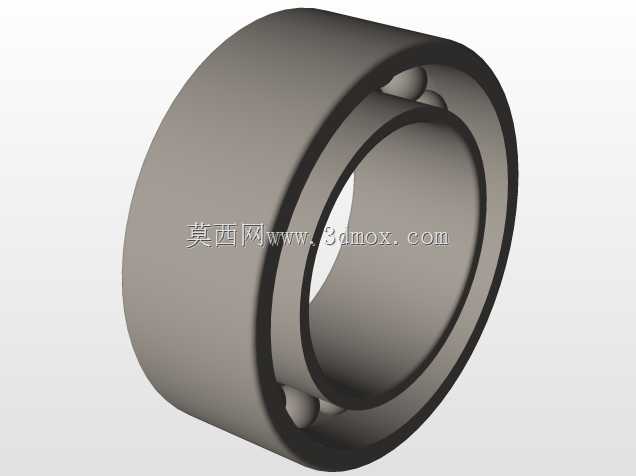

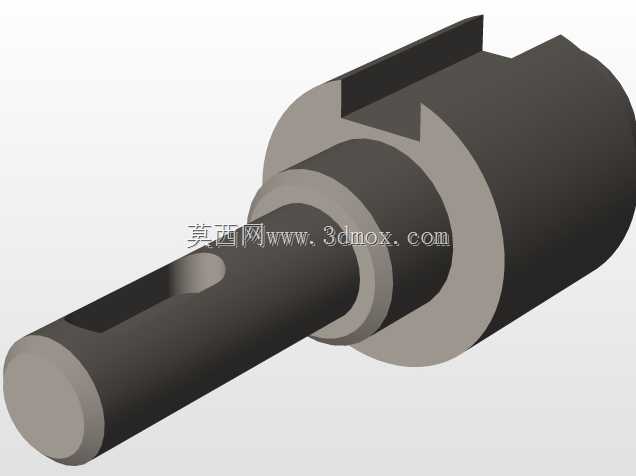

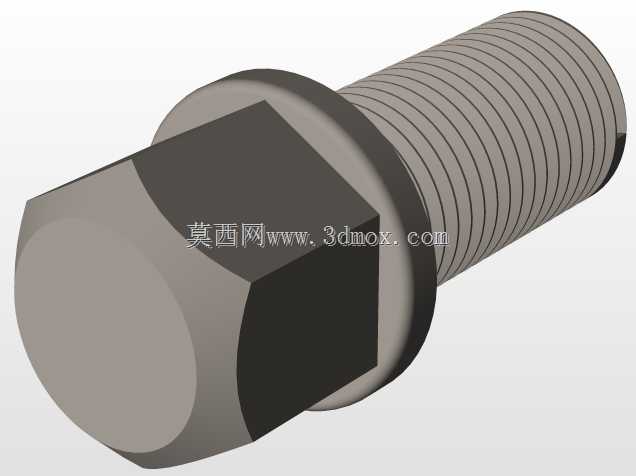

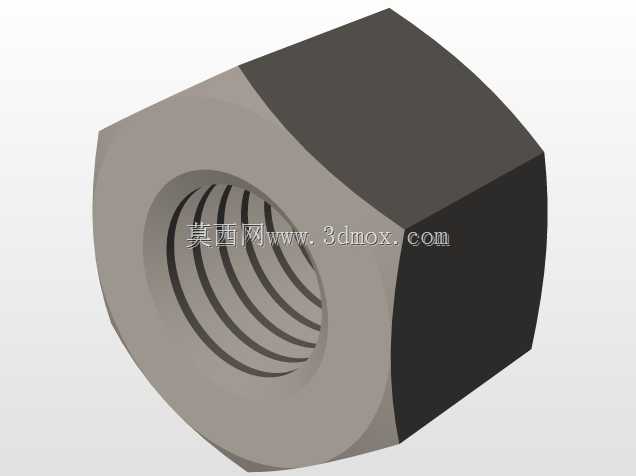

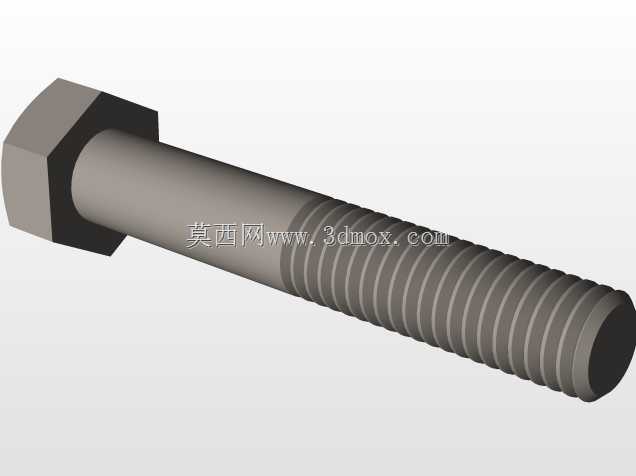

　　竖向筋条也大幅提升了箱体的结构刚性，在承受齿轮啮合带来的径向、轴向载荷时，能减少箱体的形变，保证轴系支撑位置的精度，延长轴承与齿轮的使用寿命。箱体的输入输出轴采用平行轴布置，轴伸端预留了标准的密封件安装位，可适配骨架油封这类常用接触式密封结构，防止箱体内润滑油泄漏，同时阻挡外界的粉尘、碎屑进入箱体内部，适配多粉尘的车间作业环境。安装边界上，箱体底部预留了平整的安装基准面，带有对应规格的安装螺栓孔，可直接固定在设备的安装机架上，安装时需保证基准面的平面度误差控制在合理范围，避免箱体安装后产生附加应力导致轴孔错位。在设计建模过程中，需要重点校核合箱面的螺栓排布间距，保证合箱面的密封压力均匀，避免出现渗油问题；

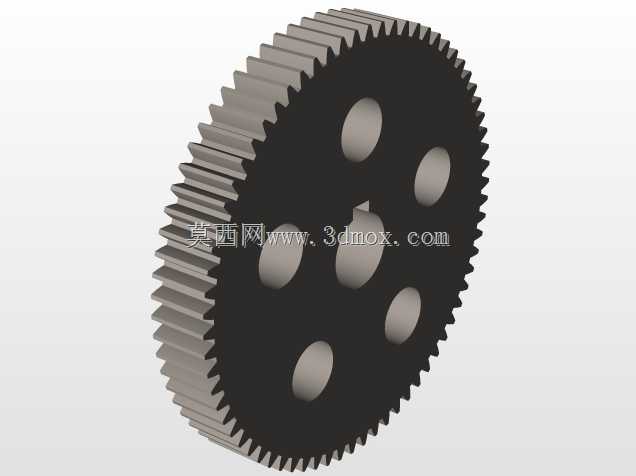

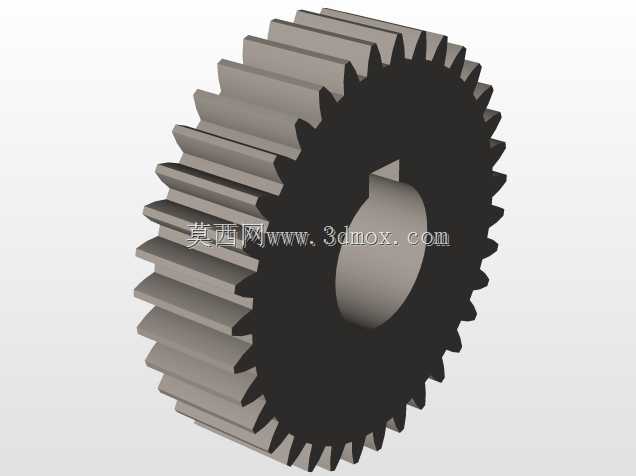

　　同时散热筋的厚度与高度要匹配箱体壁厚，避免铸造过程中出现缩孔、壁厚不均的缺陷，筋条与箱体主体的连接处做了圆角过渡，减少应力集中的问题。内部齿轮腔的尺寸要充分考虑齿轮啮合的侧隙、润滑油的存储空间，保证齿轮运转时能得到充分的飞溅润滑，不需要额外设置复杂的强制润滑管路，降低整体结构的复杂度与后期维护成本。轴孔的位置公差需要严格按照传动精度要求设定，保证平行轴的中心距误差在允许范围内，避免齿轮啮合时出现冲击、噪音过大的问题，提升整套传动机构的运转平稳性。
