供暖系统用角式调节截止阀结构设计

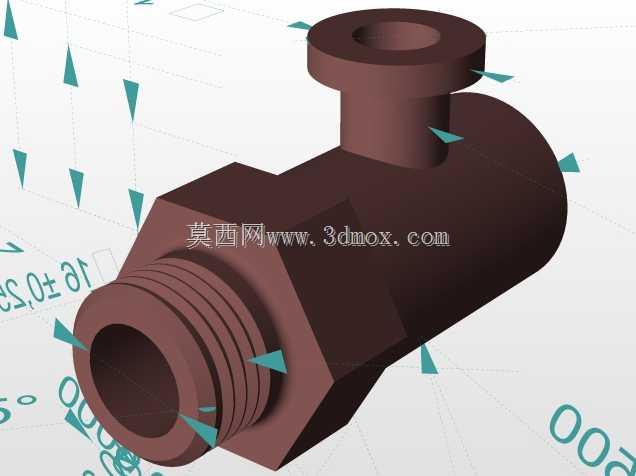

　　这款角式结构的调节阀门主要面向民用及小型商用供暖管路系统设计，适配户内供暖支路、小型换热机组末端的流量调节工况，可直接安装在管路转角位置，减少管路弯头使用数量，降低局部流阻损失。从实际安装场景来看，该阀采用双螺纹连接结构，一端为外螺纹直通接口，可直接对接供暖管路的内螺纹接头，侧方为内螺纹接口，适配垂直方向的支路管路接入，无需额外配置转角接头，能有效压缩安装所需的空间尺寸，适配户内狭小的管井、吊顶内安装场景。

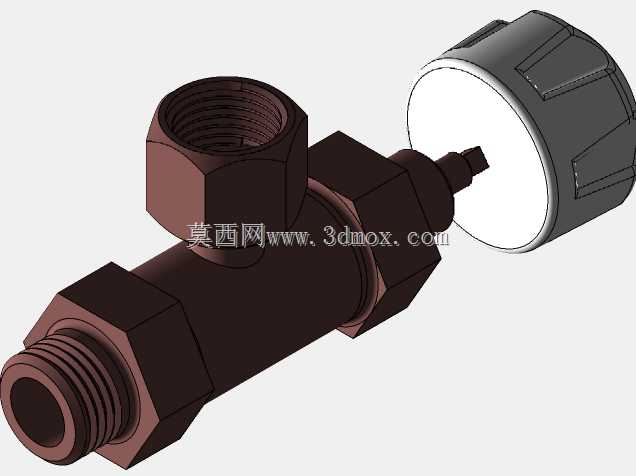

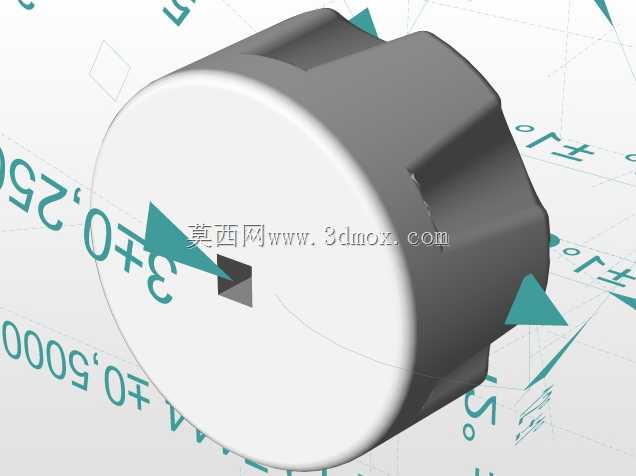

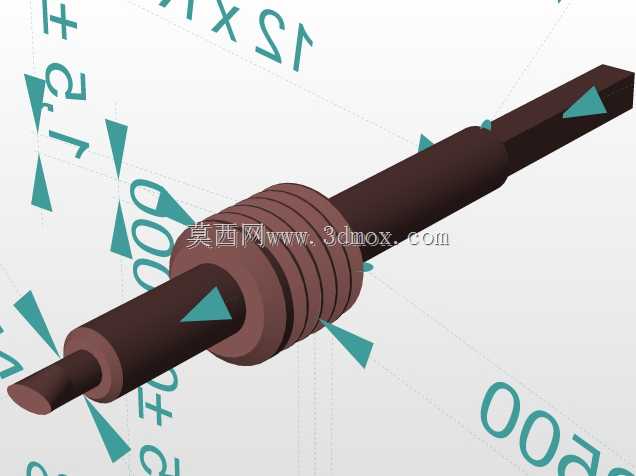

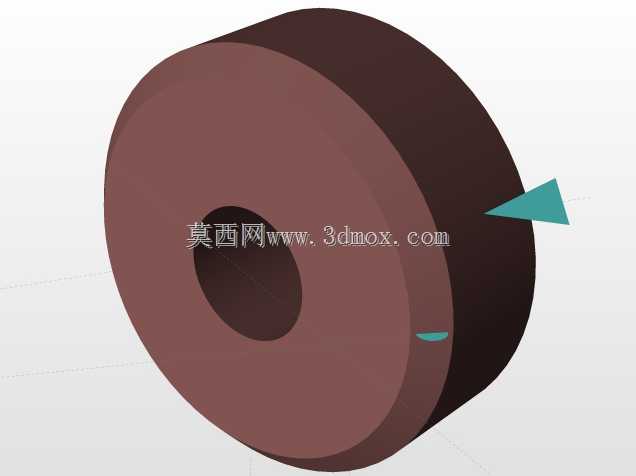

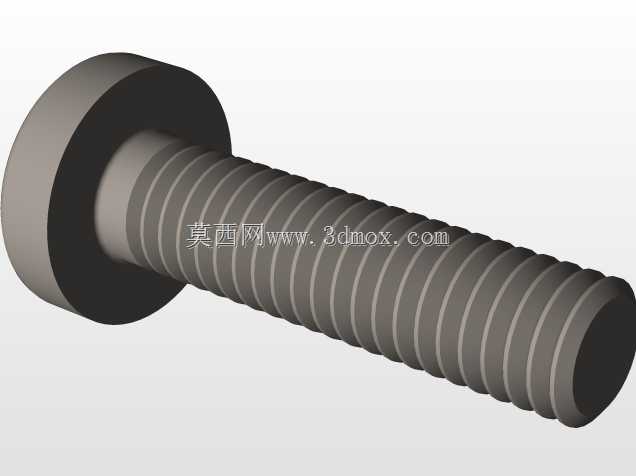

　　从功能设计层面，该阀采用锥面密封调节结构，顶部的滚花旋钮直接驱动阀杆轴向位移，通过改变阀瓣与阀座的通流间隙实现管路流量的线性调节，旋钮表面的防滑滚花结构可保证操作人员无需额外工具即可手动完成开度调整，旋钮与阀杆的连接采用防脱结构，避免全开状态下旋钮脱出造成介质泄漏。阀体流道采用等径过渡设计，避免通流截面突变造成的流阻增大与局部湍流，减少供暖介质在阀内的杂质沉积概率，延长阀门的维护周期。

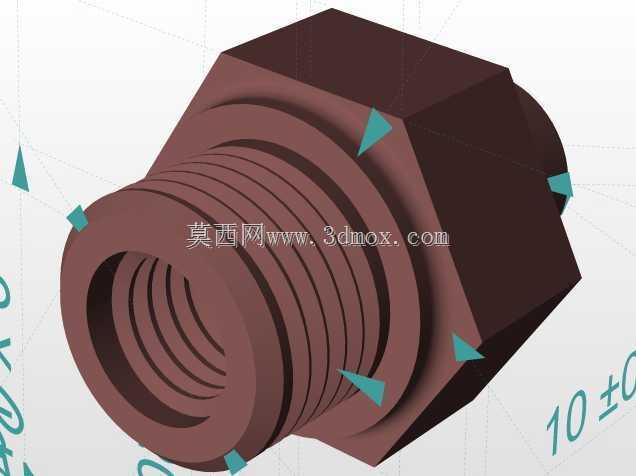

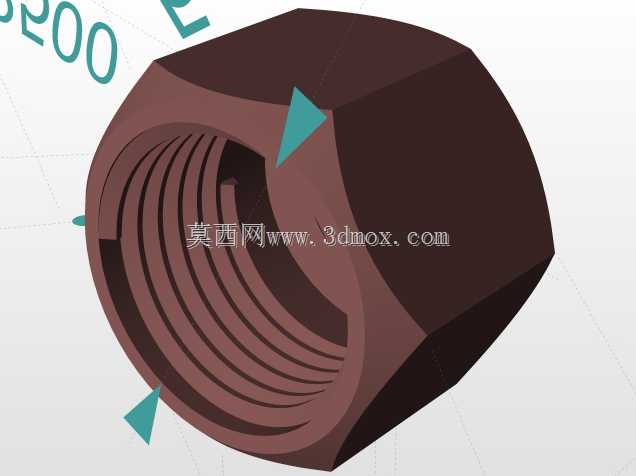

　　建模过程中严格遵循管路附件的安装边界要求，阀体的六角结构尺寸适配常规活动扳手的操作空间，旋钮的外径设计保证手动操作时的力矩足够，无需过大的手动力度即可完成高压差工况下的开度调整。密封部位的尺寸公差按照供暖系统常用的1.6MPa公称压力设计，阀杆部位采用多级密封结构，可适配95℃以下的热水供暖介质长期运行，避免长期冷热交变工况下出现密封老化泄漏问题。整体结构没有冗余的外置部件，外表面无尖锐凸起，安装后不会对周边的保温层包覆造成干扰，适配供暖管路后续的保温施工要求，能直接嵌入常规的供暖管路安装流程，无需对现有管路布局做大幅改动即可替换同规格的老旧阀门。
