长条式凸轮传动执行组件结构设计

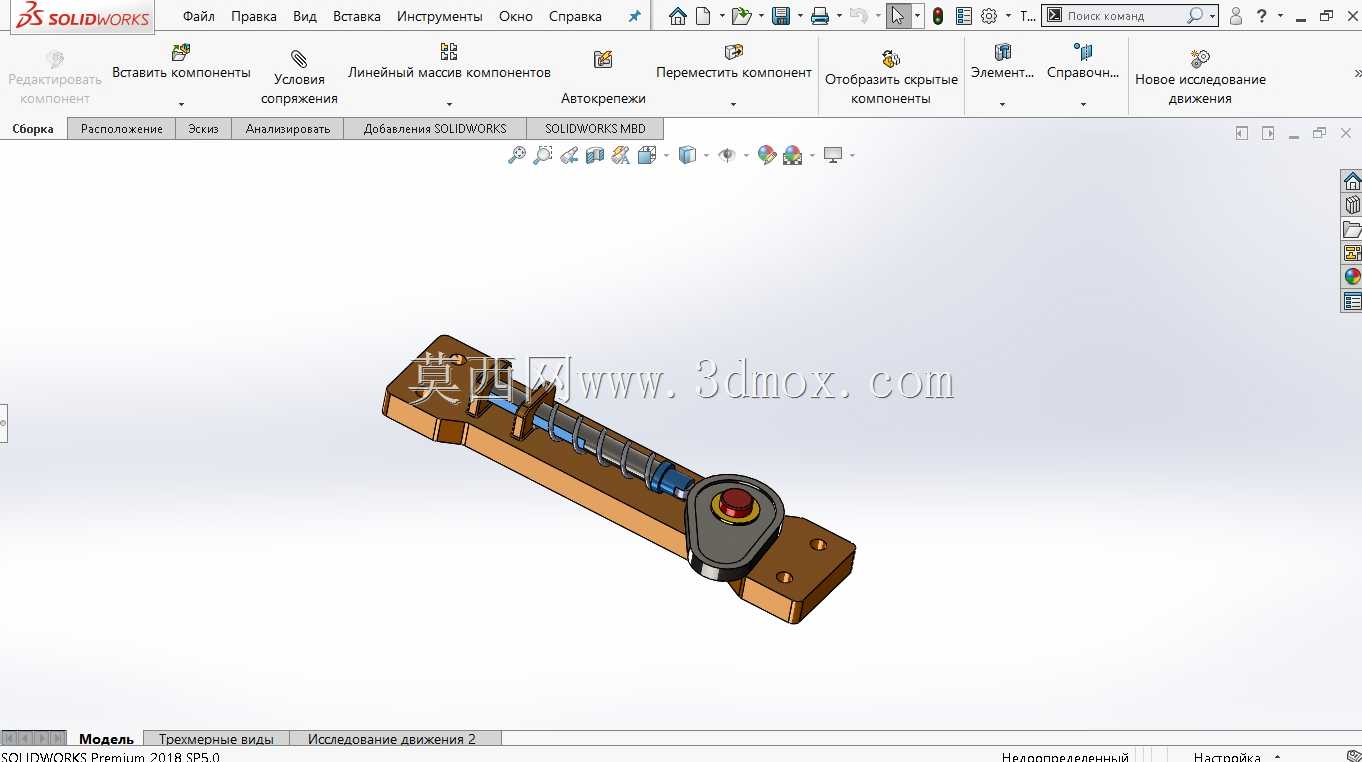

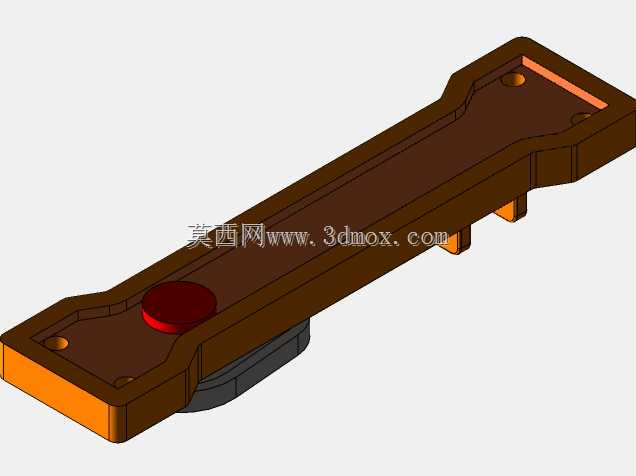

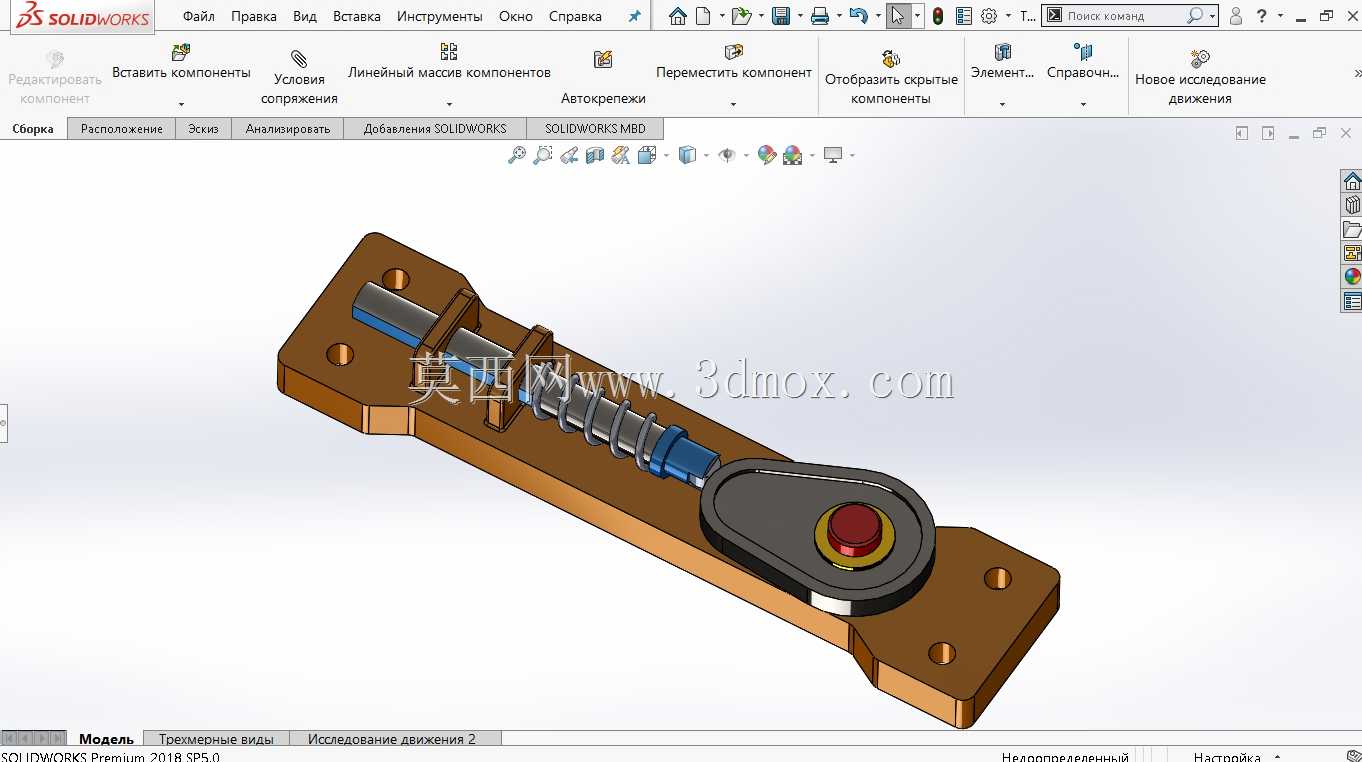

　　这款长条式凸轮传动组件，主要面向小行程精密往复动作的执行场景设计，常见于小型检测仪器、轻工送料机构、微型工位切换装置中，用来把输入的回转运动转化为指定轨迹的直线往复或小幅摆动输出，相比连杆类传动结构，凸轮结构能通过轮廓曲线的定制，实现任意预设的从动件运动规律，在需要严格控制动作时序、位移行程的工位上适配性极强。从结构设计逻辑来看，整体采用长条形集成式基座设计，基座本体同时承担壳体防护、安装定位、运动导向三重功能，省去了额外搭建安装支架的工序，基座两侧做了内凹的安装定位边，底部预留的凸台结构可直接嵌入设备安装板的定位槽内，安装时不需要额外做同轴度找正，能大幅缩短装配调试周期。基座内部的型腔完全围绕凸轮与从动件的运动轨迹做避让设计，

　　既控制了整体壁厚均匀性避免注塑或机加工变形，又给运动部件预留了足够的润滑脂存储空间，减少日常维护频次。凸轮从动端采用圆柱式接触头设计，接触端面做了圆弧倒角处理，和凸轮轮廓接触时能降低接触应力，减少长期运行的磨损量，凸轮轮廓曲线根据常用的等速运动规律做了修正，避免行程起止点的刚性冲击，适配中低速连续运行的工况。安装边界上，整体为窄长型结构，宽度方向尺寸紧凑，适合在设备内部狭窄的排布空间内安装，基座两端预留的安装孔位采用沉头设计，安装后螺丝端面不会突出基座表面，不会和周边其他部件产生运动干涉。设计过程中特意将凸轮驱动端的接口设置在基座侧下方，动力输入可直接对接微型减速电机输出轴，不需要额外添加传动换向结构，

　　整套组件可作为独立的执行模块直接集成到整机设计中，结构工程师在做整机排布时，只需要预留对应长宽高的安装空间，匹配好动力输入的转速参数，就能直接调用这套结构，不需要从零开始设计凸轮轮廓与基座结构，能有效缩短研发周期。在实际工况适配中，这套结构可承担小载荷的工位推送、触点触发、挡料切换类动作，运动行程控制精度可满足常规轻工装配、检测设备的使用要求，整体结构没有冗余的外露部件，防护性较好，能适配有少量粉尘、碎屑的生产车间环境。
