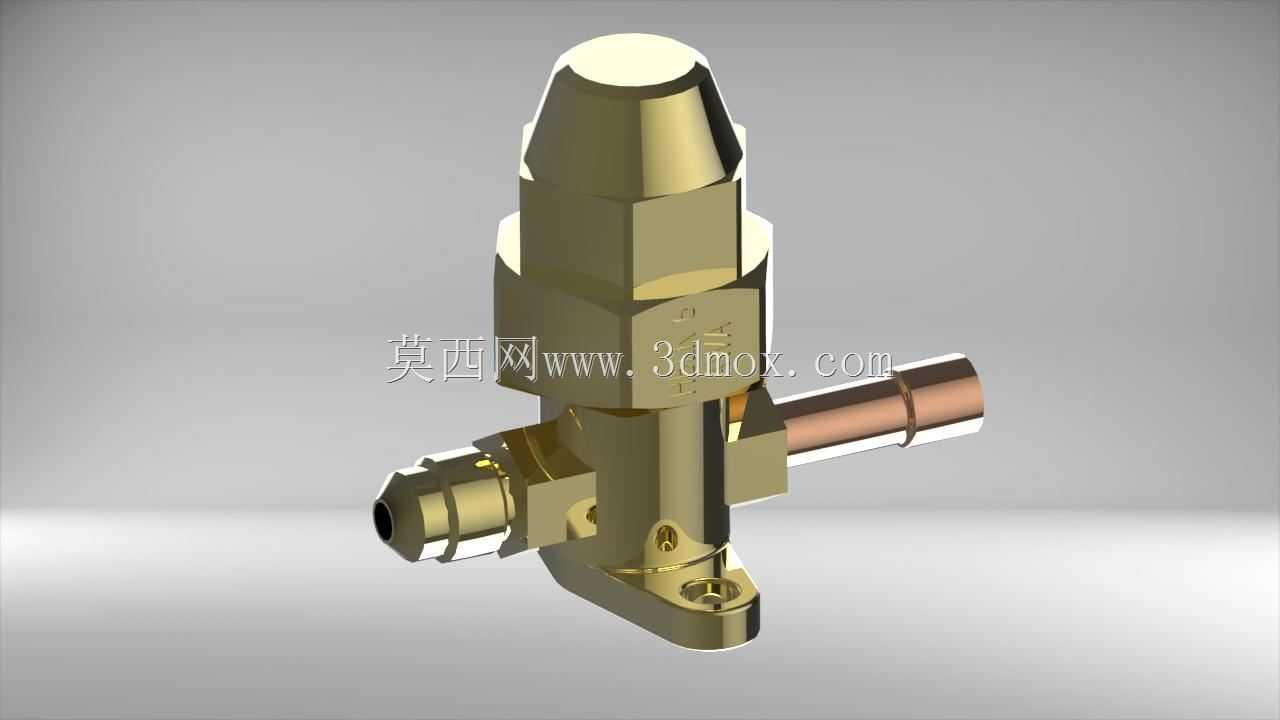

制冷系统黄铜三通调节截止阀门结构

　　这款阀件主要应用在中小型商用制冷机组、低温冷藏柜、工业冷水机的冷媒管路回路中，承担支路通断、流量微调、检修关断的核心作用，区别于普通水路截止阀，其结构设计完全适配氟利昂类冷媒的密封特性，避免长期运行下的冷媒渗漏问题。从结构设计逻辑来看，阀体采用锻造黄铜一体成型主体，顶部的六角调节端预留了标准扳手操作空间，操作人员无需专用工具即可完成开度调节，调节锥面经过精加工研磨，配合密封填料压帽，可在0-4.2MPa的系统工作压力下实现稳定的线性流量调节，不会出现调节卡顿、开度跳变的问题。阀体侧面布置的两个异径管路接口，分别适配不同管径的紫铜管连接，其中一个接口采用快插式竹节接头结构，可直接对接柔性冷媒软管，另一个为硬管焊接接口，

　　适配钎焊安装的硬管路布局，底部的带孔安装支耳是容易被忽略的设计细节，支耳的安装孔距经过匹配常规制冷机组的阀件安装板标准孔位设计，安装时无需额外打孔适配，可直接通过M5螺栓完成阀件的固定，避免管路运行振动导致的接口应力开裂。在实际选型应用中，这款阀件通常布置在蒸发器入口、冷凝器出口的支路管段，当系统需要进行局部检修、支路冷媒截断、化霜流程切换时，可通过顶部调节端完成管路通断操作，相比电磁阀类电控阀件，这种手动调节阀件无需布设控制线路，可靠性更高，适合在长期稳定运行、无需频繁自动切换的制冷管路节点使用。设计过程中针对阀件的流道做了圆弧过渡处理，避免直角流道导致的冷媒节流阻力过大问题，减少管路压损，

　　同时阀件的所有密封接触面都采用了锥面硬密封加丁腈橡胶密封圈的双重密封结构，可适应-40℃到120℃的工作温度区间，不会因为低温环境导致密封件脆化失效。安装边界上，阀件的主体最大外径为32mm，顶部调节端的操作空间需要预留至少40mm的扳手活动余量，侧面两个接口的中心距为28mm，安装时需要注意管路走向不要与调节端操作空间干涉，底部支耳的安装面需要与安装板完全贴合，避免单侧受力导致阀体变形，影响密封性能。
