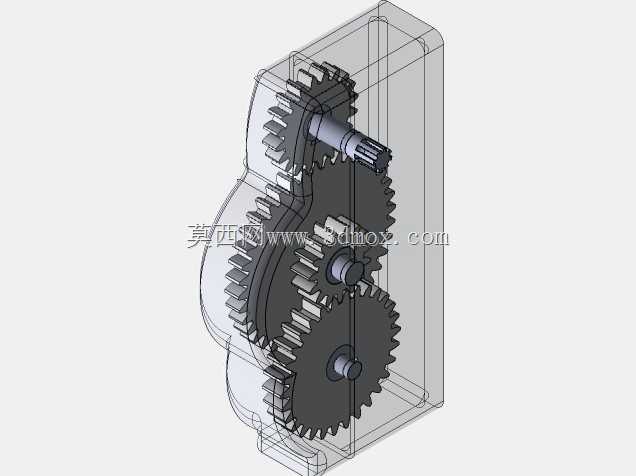

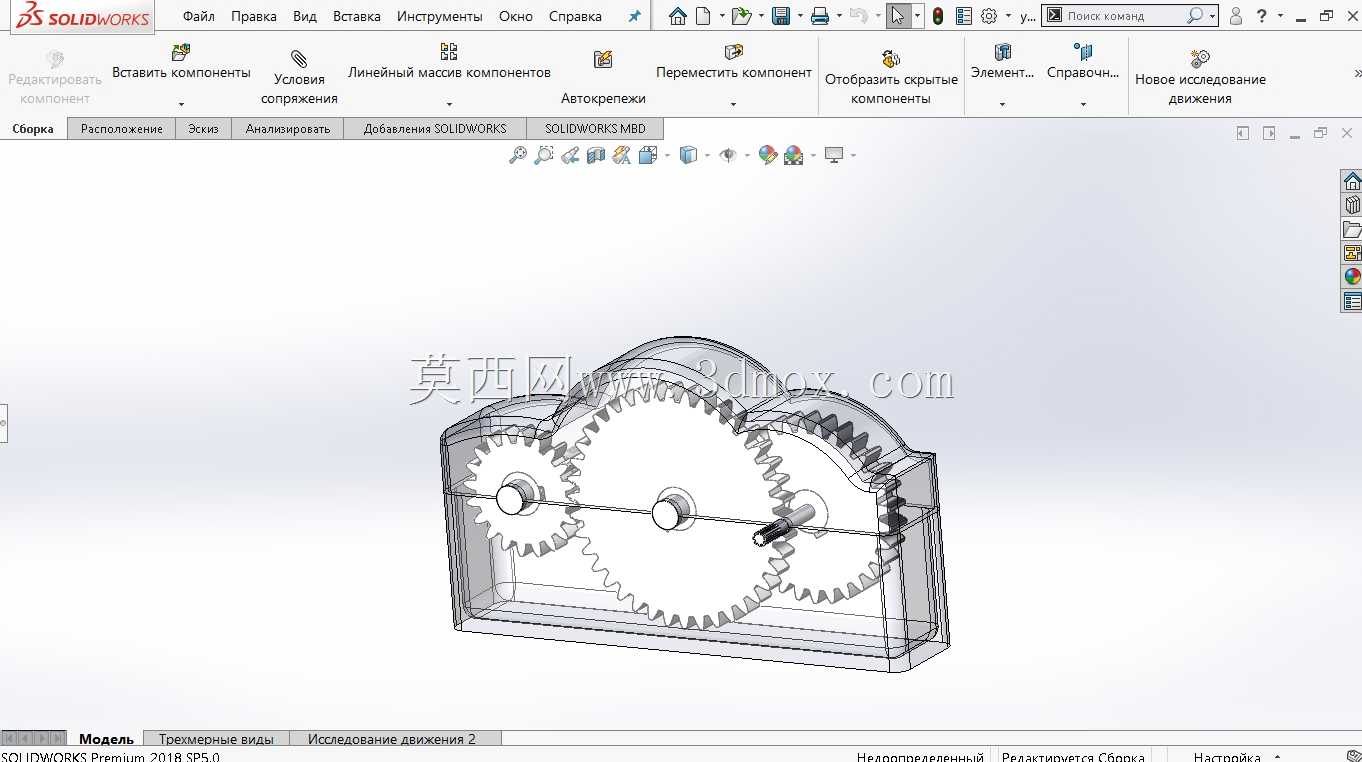

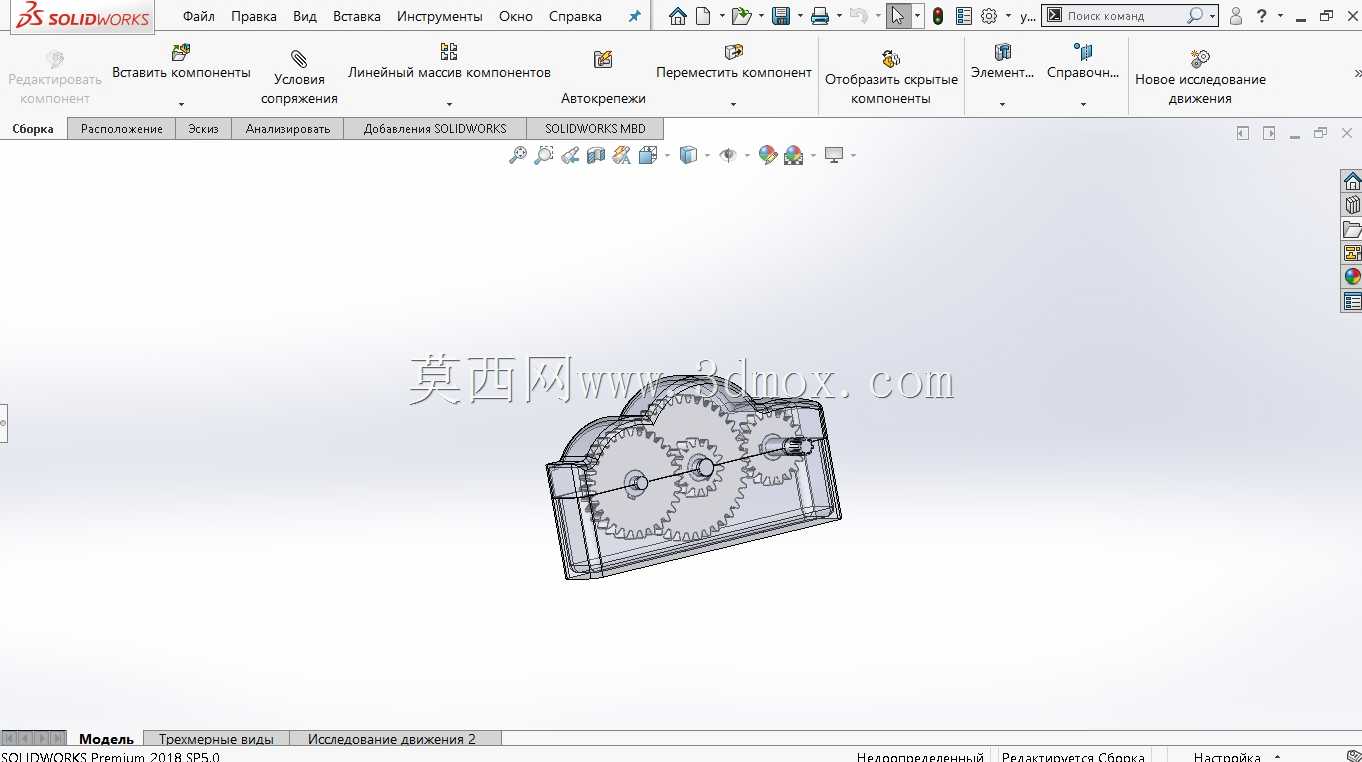

在小型轻工输送、桌面实验装置、低负载自动化执行端这类对输入力矩要求不高、需要平缓降速增扭的场景里,这类定轴齿轮减速结构的适配性非常突出。不同于重载工业场景使用的多级行星减速或者硬齿面重型减速箱,这个结构走的是紧凑轻量化的设计路线,所有传动齿轮都封装在半透明的壳体内,日常巡检时不用拆盖就能直接观察齿轮啮合的润滑状态、齿面磨损情况,能大幅降低日常运维的检查成本。从传动逻辑来看,这套结构采用三级定轴圆柱齿轮啮合的布局,输入轴端的小模数齿轮直接和第一级大齿轮啮合,后续每一级都通过小齿轮带大齿轮的方式逐级放大输出扭矩,最终实现6倍的省力效果,也就是说输入端只需要施加1单位的力矩,输出端就能获得6倍的扭转力矩,完全能满足低转速、
小扭矩输出的工位需求。设计阶段特意把齿轮的中心距做了紧凑排布,没有预留多余的冗余空间,整个壳体的外形顺着齿轮组的排布轮廓做了随形设计,不会出现方方正正箱体那种多余的空间浪费,安装时的边界尺寸非常友好,不管是固定在小型设备的机架侧板上,还是内嵌到桌面实验装置的安装槽里,都不需要额外预留太多避让空间。齿轮的齿形采用标准渐开线圆柱直齿设计,加工门槛低,不需要专用的螺旋齿加工设备,后期如果出现单齿磨损,替换配件的采购和加工成本都很低,啮合过程中没有轴向分力,两端的支撑轴只需要承受径向载荷,对轴承的载荷要求更低,能有效延长支撑部件的使用寿命。壳体上的轴孔位置都做了同轴度公差约束,装配时只要顺着轴孔依次装入齿轮轴和定位衬套,
就能保证各级齿轮的啮合侧隙处于合理区间,不会出现卡滞或者啮合间隙过大导致的传动回差问题。实际使用时,输入端可以直接连接小型手动摇柄或者微型直流电机,输出端可以对接同步带轮、小型凸轮或者执行摆杆,能适配很多需要平缓增扭的轻载传动场景,比如小型物料的间歇推送机构、教学演示用的传动实验台、手动调节的精密位移平台这类对减速比要求不高、需要稳定传动的工位,都能直接套用这套传动结构的设计逻辑,不需要重新做复杂的传动比计算和齿轮排布,只需要根据实际安装空间微调壳体的固定孔位就能快速落地。
