车辆传动用差速器齿轮箱结构设计

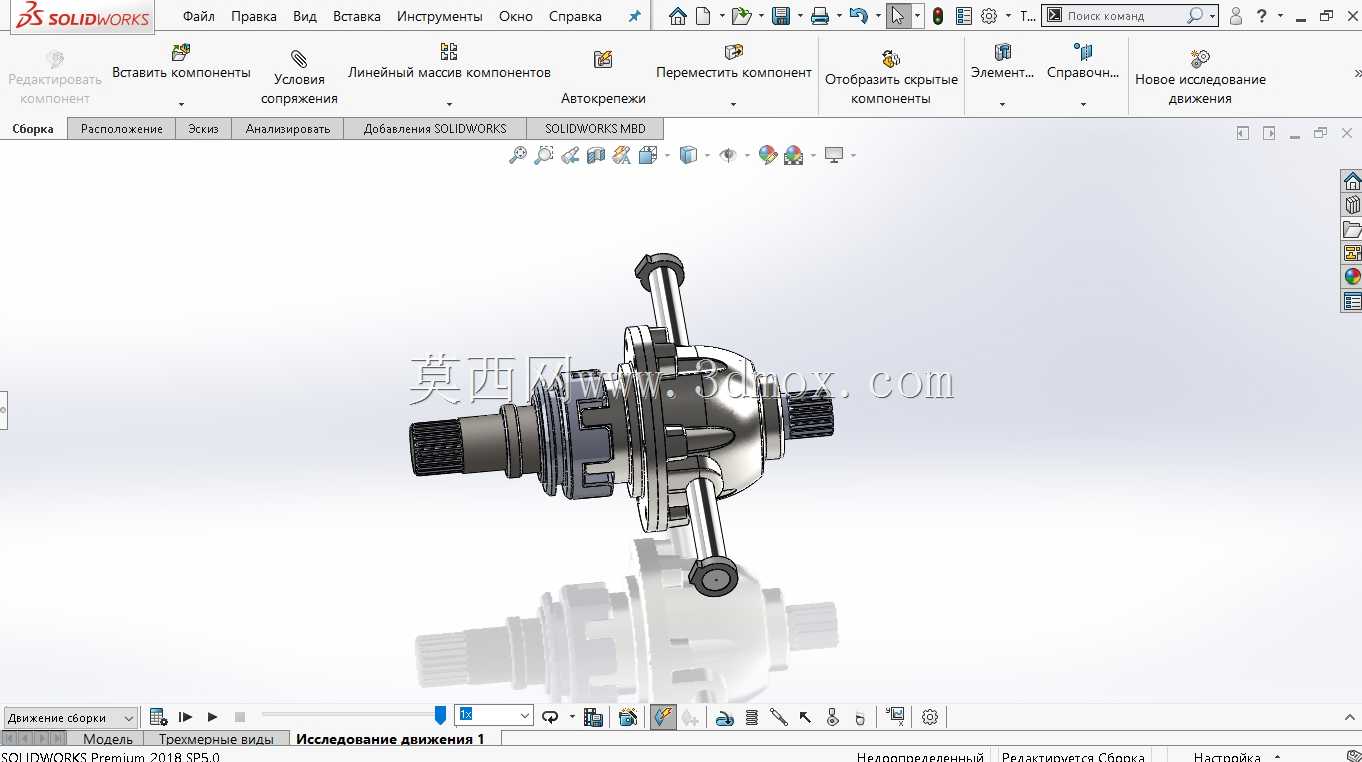

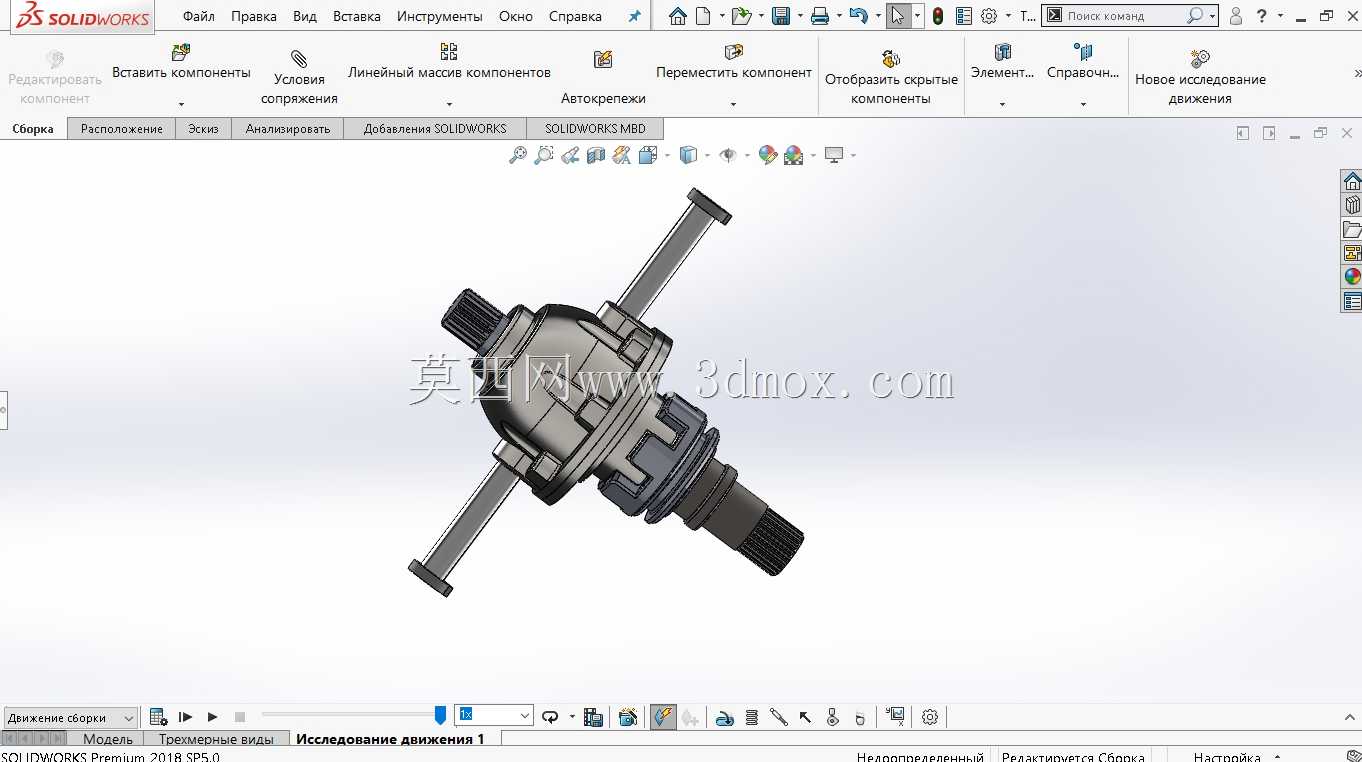

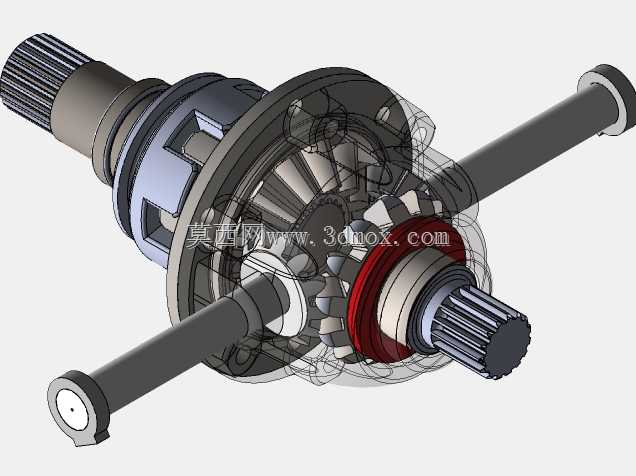

　　差速器齿轮箱作为车辆传动系统的核心功能部件，主要应用于各类轮式行走设备的驱动桥内部，承担着两侧驱动轮转速差调节、动力分流传递的核心作用，在车辆转弯、非平整路面行驶时，可自动调整左右车轮的转动速率，避免轮胎拖滑磨损，保障行驶过程的平顺性与操控稳定性。从结构设计逻辑来看，该齿轮箱采用对称式锥齿轮差速核心结构，集成差速器壳、行星锥齿轮、半轴锥齿轮、十字行星轴、动力输入花键轴等核心构件，动力从主减从动齿传递至差速器壳体后，经十字轴带动行星齿轮公转，当两侧车轮存在转速差时，行星齿轮绕十字轴自转，实现两侧半轴不同转速的动力输出，匹配不同行驶工况下的轮速需求。在安装边界设计上，两侧输出端采用标准花键半轴连接结构，

　　花键参数匹配常规乘用车辆驱动半轴的配合公差，输入轴端的花键结构适配主减速器输出端的连接尺寸，差速器壳体的外圆安装位预留了轴承配合轴颈，可直接压装圆锥滚子轴承实现桥壳内的回转支撑，壳体周边的螺栓孔位与主减从动齿的安装孔位一一对应，保证动力传递的同轴度要求。结构细节上，行星齿轮与半轴齿轮的啮合齿面采用等距共轭齿形设计，保证啮合过程的接触面积均匀，降低局部接触应力，齿轮背部与差速器壳接触面预留了耐磨垫片安装槽，可通过调整垫片厚度控制齿轮啮合间隙，补偿长期运行产生的磨损量。十字行星轴与差速器壳的配合采用过盈定位加锁销固定的结构，避免大扭矩传递时行星轴出现窜动脱出，输入轴与差速器壳的连接采用一体化花键套结构，减少动力传递的连接间隙，

　　提升传动刚性。在实际选型适配过程中，该结构可根据不同车型的承载扭矩需求，调整齿轮模数、齿面硬度参数，壳体采用球墨铸铁铸造成型后加工配合面，兼顾结构强度与轻量化需求，齿轮构件采用渗碳淬火工艺处理，齿面硬度达到HRC58-62，芯部保持足够韧性，可承受频繁变扭矩冲击载荷。整个装配体的各部件配合公差严格按照传动件设计标准设定，轴承位的同轴度公差控制在0.02mm以内，齿轮啮合侧隙控制在0.1-0.2mm区间，既保证传动过程无卡滞，又避免间隙过大产生传动冲击异响，可直接用于驱动桥总成的结构验证、装配工艺模拟以及运动干涉检查，为后续的工程化量产提供精准的三维结构参考。
