多电压输出便携储能移动电源结构设计

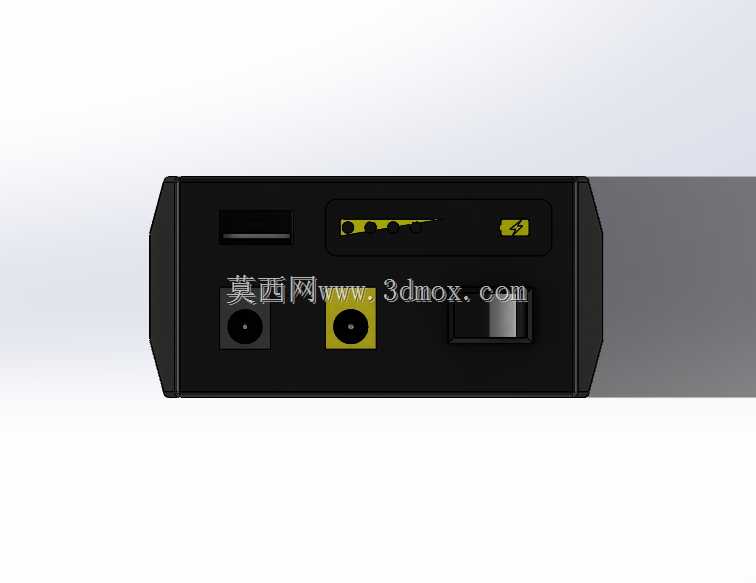

　　这款多电压便携储能电源的结构设计，首先围绕户外作业、小型设备临时供电、应急备电这类实际场景展开，日常做现场传感器调试、小型工控模块临时供电、户外检测设备续航补能时，经常会遇到不同设备电压需求不统一的问题，单一5V输出的普通充电宝无法覆盖12V工控模块、9V路由类设备的供电需求，因此在接口布局阶段就预留了多档电压输出的对应端口，顶部集成的USB接口适配常规消费电子供电，同时设置对应12V、9V输出的专用接口，匹配不同负载的供电要求。

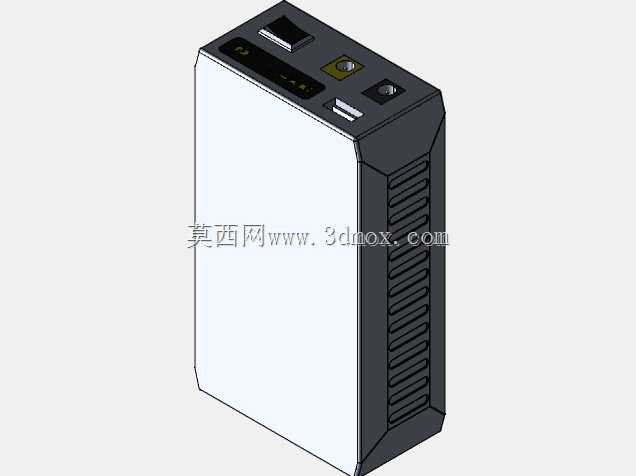

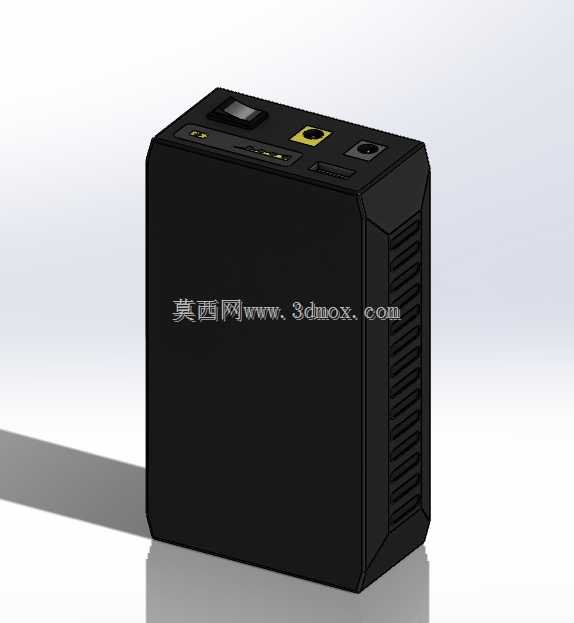

　　从结构设计思路来看，外壳采用立式长方体布局，最大化利用内部空间排布电芯组与升压稳压电路板，主体外壳一侧做了通长的格栅式散热槽，对应内部电路板与电芯组的发热区域，避免长时间大电流输出时热量堆积影响元件寿命，顶部的接口区域做了下沉式台阶设计，接口周边预留足够的插拔操作空间，避免插头与外壳边缘干涉，同时顶部设置的拨动开关用于控制总电源通断，减少待机状态下的电量损耗。

　　外形与安装边界上，整体采用方正立式造型，底部做了微倒角处理避免放置时刮蹭接触面，侧边的棱角做了小角度切边，既提升手持握持的贴合度，也能增强外壳的结构抗形变能力，外壳主体分为前后两部分扣合结构，装配时通过卡扣与内部螺柱固定，无需额外外露螺丝，兼顾外观整体性与装配便捷性。内部电芯组采用规整排布方式，与升压电路板之间预留绝缘隔离间隙，避免电芯与电路板元件直接接触造成短路风险，接口区域的电路板做了局部加厚固定，应对频繁插拔带来的受力冲击。

　　实际使用中，这款电源可以同时满足多台不同电压等级的小型设备供电需求，12V输出档位可以直接给小型传感器、便携检测仪表供电，9V档位适配部分网络设备与小型工控模块，5VUSB接口覆盖常规手机、调试用手持终端的充电需求，立式的造型在桌面或设备操作台放置时占用更小的水平投影面积，适合在空间紧凑的现场调试工位使用，外壳的散热格栅设计在连续带载输出时可以形成自然对流散热通道，无需额外加装散热风扇，降低运行噪音与结构复杂度。
