传感器配套安装式控制连接支座结构

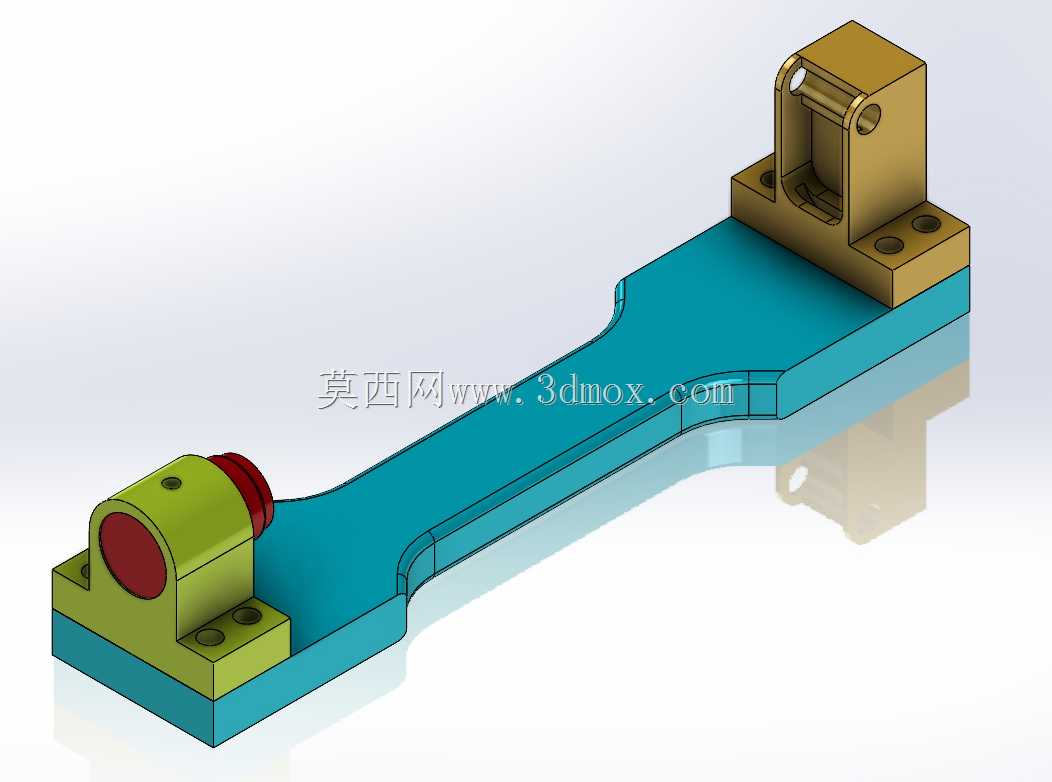

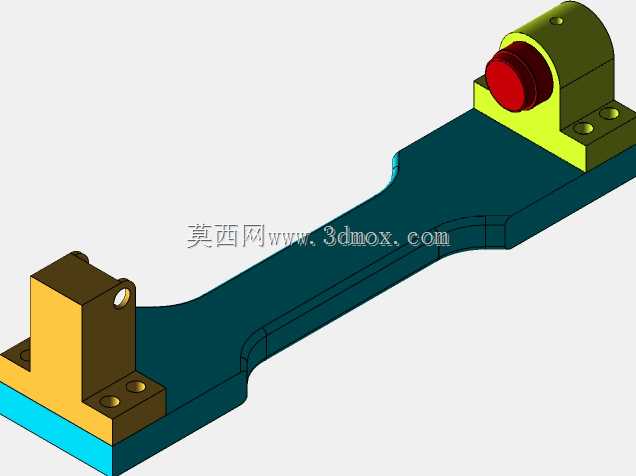

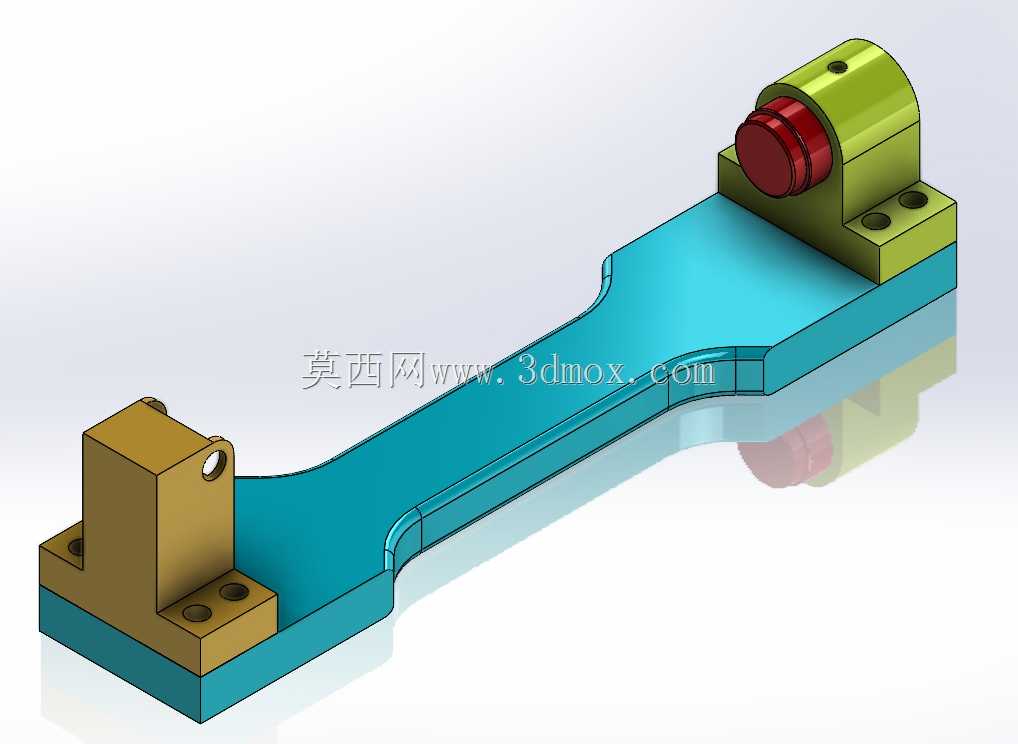

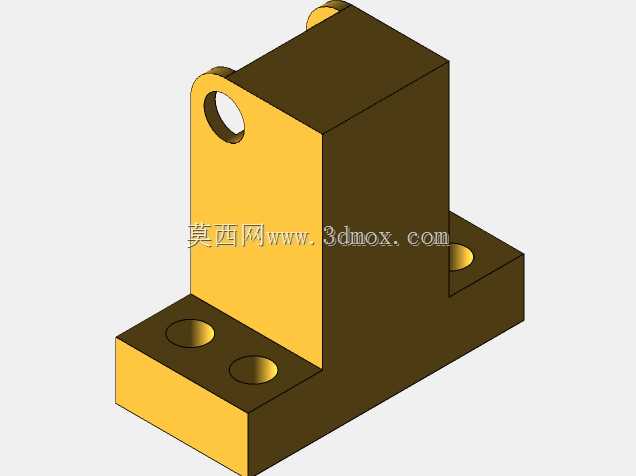

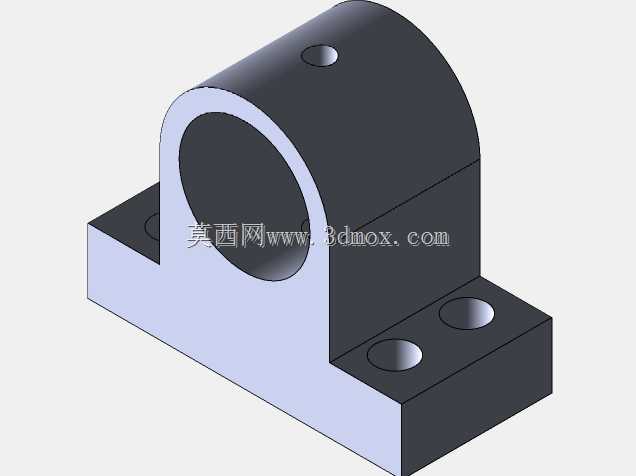

　　这套结构件主要面向工业传感检测工位的安装配套需求，常见于自动化产线的位置检测、位移反馈环节，用来给外置传感单元提供稳定的安装基准，同时衔接传感端与设备主体的安装面，避免检测过程中因安装刚性不足出现的信号偏移、检测误差问题。从结构布局来看，主体采用长条形变截面连接板作为承载基底，两端分别设置独立的安装立座，其中一端立座预留了圆柱状传感元件的装夹孔位，孔侧设计了锁紧顶丝结构，可适配不同外径的圆柱型传感元件，装夹后能通过顶丝锁死元件位置，防止设备运行过程中的振动导致传感元件偏转、移位；另一端立座设置了铰接通孔与带安装孔的固定底座，可通过螺栓将整个支座固定在设备机架的预设安装面上，铰接孔位可用来连接触发拨片或者联动杆件，

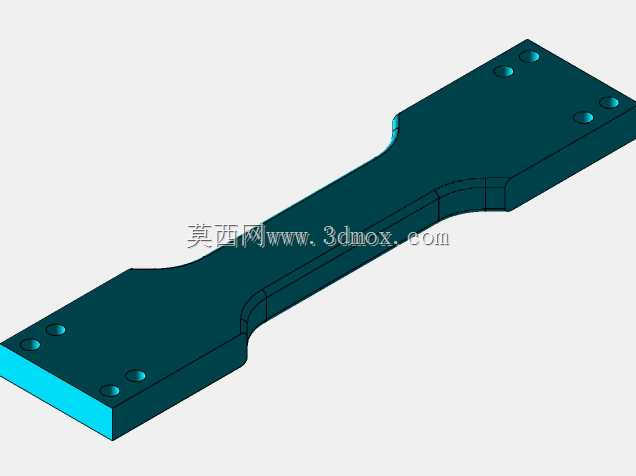

　　实现检测动作的机械联动传递。设计过程中，主体连接板做了局部减薄的变截面处理，在保证整体抗弯刚性的前提下降低了构件自重，同时板体边缘做了倒圆角处理，避免安装调试过程中锐边划伤操作人员，两端立座与主体板的衔接处设置了加强凸台，抵消长期受振动带来的应力集中问题，提升构件的疲劳使用寿命。安装边界方面，两端固定座的安装孔位采用标准孔距设计，可直接适配常见工业铝型材、钢板机架的安装孔系，不需要额外做打孔适配；传感端装夹孔的轴向位置与另一端铰接孔的中心高度保持统一基准，安装时不需要额外做高度找正，能大幅缩短现场调试的对位时间。实际应用中，这类结构常搭配光电式、接触式传感元件使用，在工装夹具的到位检测、工件位置确认、机构行程限位等场景下，

　　能为传感元件提供可靠的安装支撑，相比一体式的传感安装座，这种分体式两端布局的结构可适配更大跨度的安装间距，能覆盖不同工位的跨距安装需求，板体的平直度公差控制在合理范围内，保证两端安装位的平行度与同轴度要求，避免因构件变形导致的检测基准偏移。立座上的安装沉孔设计可让螺栓头部完全沉入座体内部，不会突出安装面干涉周边运动构件的运行路径，整体结构没有复杂的异形曲面，加工难度低，常规的铣削、钻孔工序即可完成加工，适合批量配套生产。
