便携式数显倾角测量装置结构设计

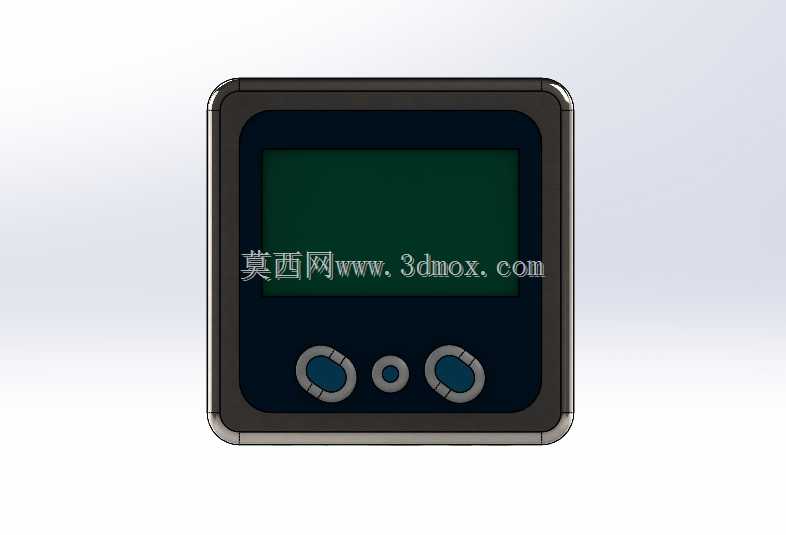

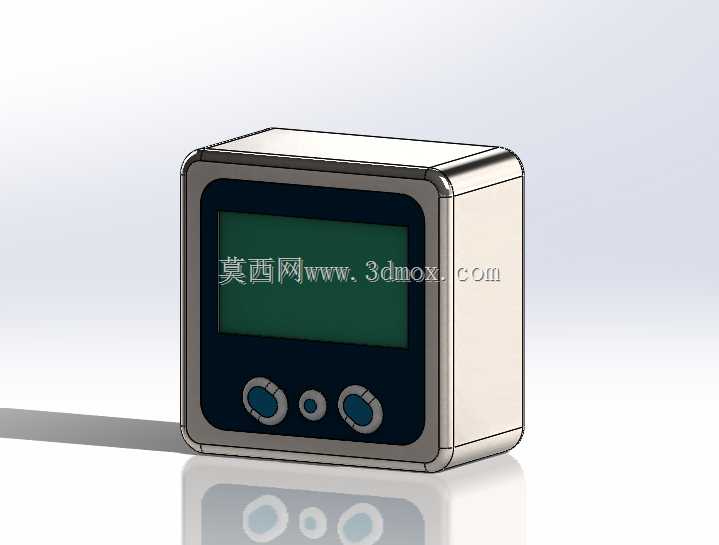

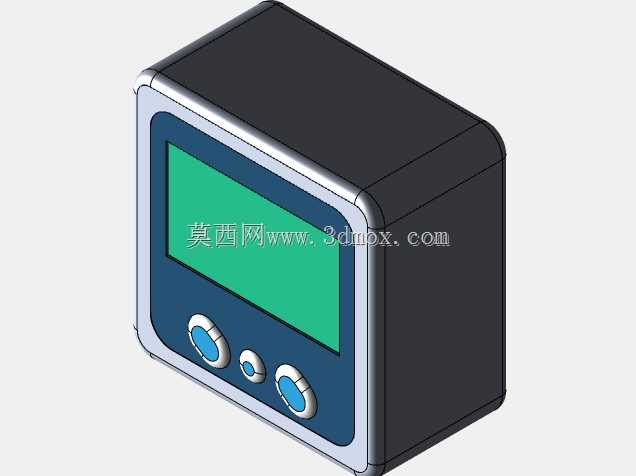

　　这款数显倾角测量装置的结构设计，核心围绕现场快速角度检测的实际需求展开，在工业设备安装调平、钢结构施工校验、机床水平校准、工装夹具角度调整等场景中，这类手持测量工具的使用频率极高，设计时首先要平衡手持操作的握持手感与内部元器件的排布空间。整机采用方正带圆角的壳体造型，边角做圆弧过渡处理，既避免尖锐棱角在现场作业中剐蹭操作人员，也能降低设备意外跌落时的壳体应力集中风险，壳体正面预留的显示屏安装位做了下沉式边框设计，可减少现场作业中硬物直接刮擦显示面板的概率，屏幕下方的三个操作按键采用差异化尺寸布局，两侧功能按键尺寸偏大，中间模式切换按键尺寸偏小，操作人员戴劳保手套操作时也能快速区分按键功能，减少误触概率。从安装边界来看，

　　这类便携测斜设备的底面为测量基准面，设计时严格控制基准面的平面度公差，保证与被测面贴合时不会因基准面形变带来测量误差，壳体背部预留的电池仓做了密封胶条安装槽，可适配车间多尘、少量溅水的作业环境，内部PCB板的安装柱位置做了加强筋设计，避免设备频繁挪动、轻微磕碰时电路板出现移位。功能层面，该装置可实时显示被测面相对于水平面的倾斜角度，替代传统气泡式水平尺的人工读数方式，减少视觉判断带来的人为误差，测量数据可直接通过数显窗口读取，无需额外换算。设计过程中优先考虑了整机的配重平衡，手持时重心靠近握持区域，长时间举持测量也不易产生手部疲劳，壳体侧面的防滑纹理区域对应日常握持的手指位置，进一步提升操作稳定性。内部结构排布上，将倾角传感元件紧贴底部测量基准面安装，缩短传感单元与被测面的距离，减少壳体形变带来的测量传递误差，电池仓设置在设备上部区域，更换电池时无需拆卸测量基准面侧的壳体，避免反复拆装影响基准面精度。
