台式压电信号放大器结构设计

　　这款台式信号放大装置主要面向压电类传感检测场景设计，在工业振动监测、材料力学性能测试、精密位移检测等场景中，压电元件输出的原始电荷信号幅值极低，且输出阻抗极高，无法直接被常规采集设备识别，该装置的核心作用就是完成高阻抗输入匹配，将微弱的电荷信号转换为可被采集端识别的低阻抗电压信号，同时完成信号幅值的线性放大，保障后端采集设备能够获取稳定、低噪声的有效检测数据。从结构设计层面来看，整机采用方正的盒式壳体布局，外壳采用硬质工程塑料材质，边角做圆弧过渡处理，既能够提升手持搬运时的握持舒适度，也能避免尖锐边角在实验室或工业现场使用时造成磕碰损伤，壳体的壁厚设计兼顾结构强度与内部空间利用率，内部预留了PCB安装位、电池仓空间以及接线走线槽，

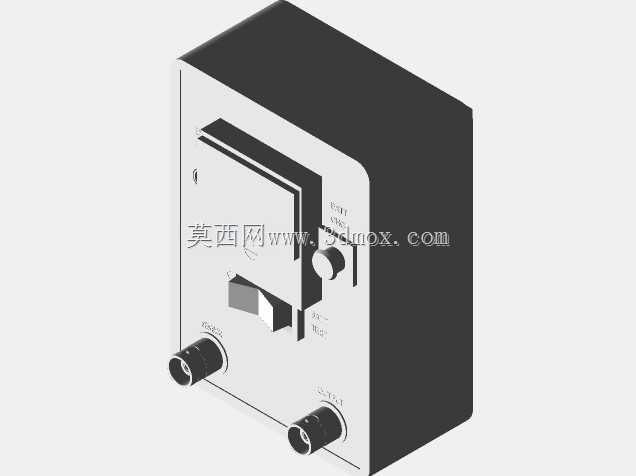

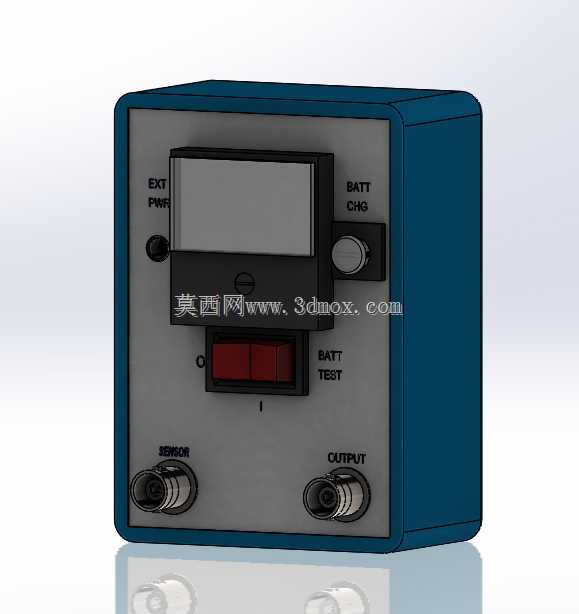

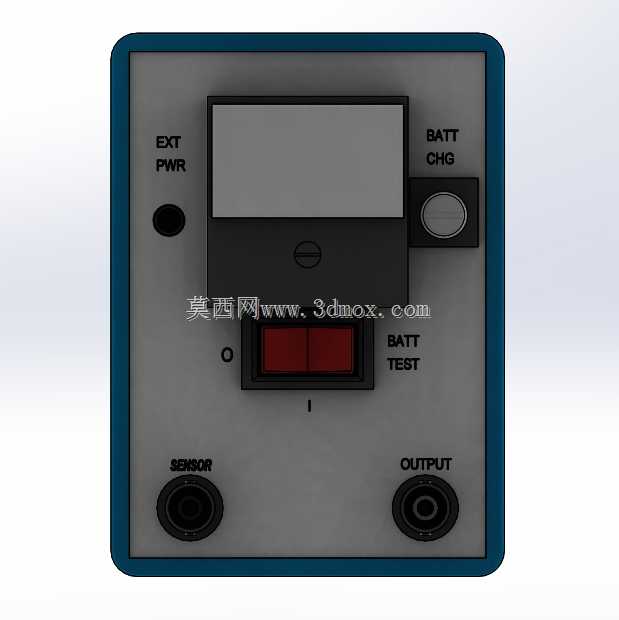

　　能够将信号调理电路板、供电模块、接口组件有序分隔，避免强电走线与弱信号线路之间产生电磁干扰。前面板的功能布局完全贴合现场操作的使用逻辑，上方区域设置状态显示窗口，能够直观反馈当前设备的工作状态、供电余量以及信号输出幅值区间，显示窗口旁设置供电状态切换与充电接口，支持内置电池供电与外接电源供电两种模式，适配实验室固定工位测试与现场移动检测的不同使用需求；中部设置电源开关按键，按键采用带红色指示的翘板结构，操作时的反馈触感清晰，能够快速判断设备的通断状态；下方区域分左右设置输入与输出接口，左侧为传感器输入接口，采用同轴连接结构，能够匹配常规压电传感器的输出接头，接口旁做标识标注，避免现场接线时出现输入输出接反的操作失误，

　　右侧为信号输出接口，可直接对接示波器、数据采集卡等后端采集设备，接口的安装高度与面板边缘预留足够的操作空间，方便插拔接头时的手部操作。整机的外形尺寸控制在适合单人手持操作的范围内，底部可加装防滑橡胶垫，放置在工作台面时能够避免滑动，同时减少外部振动传递到设备内部对信号调理电路造成干扰；面板上的所有控件都做了防呆设计，按键、旋钮的操作行程与阻尼经过匹配，日常频繁操作也不会出现松脱问题，壳体的拼接处采用卡扣加螺丝的固定方式，既方便后期开盖检修内部电路，也能保障日常使用时的壳体拼接强度，避免灰尘、飞溅的液体进入设备内部造成电路故障。在实际使用场景中，这类设备常配合压电式加速度传感器、压电式力传感器完成结构模态测试、设备故障振动检测、

　　材料冲击试验等工作，设备的带宽与增益参数匹配常规压电传感元件的输出特性，能够覆盖从低频准静态信号到高频动态信号的放大需求，前面板预留的电池检测功能，可在外出测试前快速确认内置电池的剩余电量，避免现场测试过程中出现设备断电的问题。
