多弯段带侧接接口异形齿轮管路结构

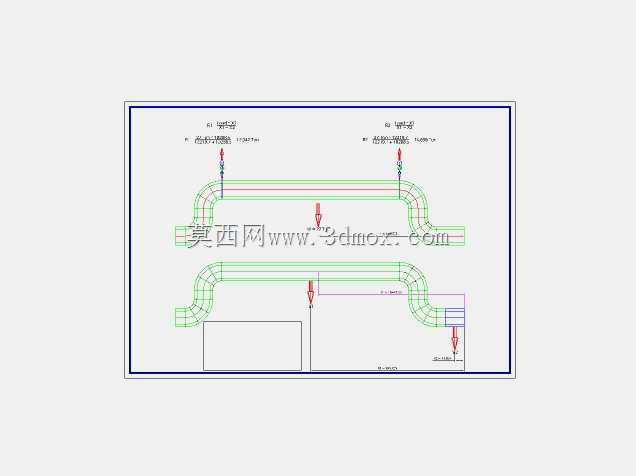

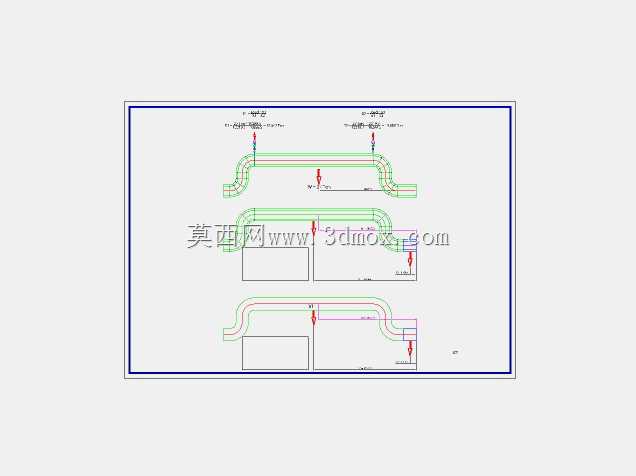

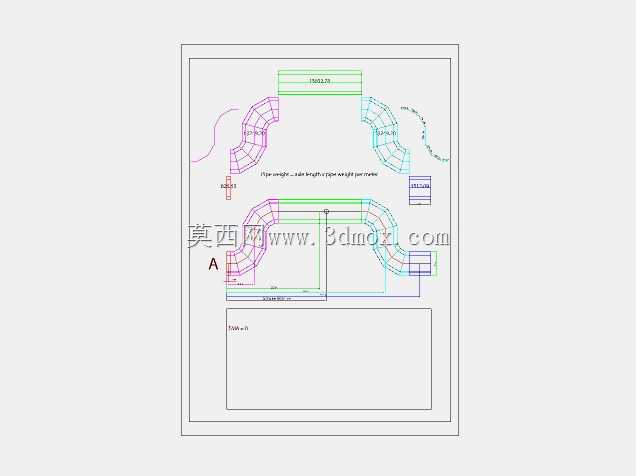

　　这类多弯异形齿轮管常应用在流体输送系统的空间受限安装场景中，比如液压泵站的阀组连接段、化工物料输送的转角接驳位，或是设备内部需要避让其他传动、电控组件的管路布设区域，相比标准直段管路，它能在不额外增加转接接头的前提下完成多方向的流体路径转向，减少管路系统的泄漏点数量。从结构设计来看，管体采用多段折弯拼接的成型思路，每一段弯折角度都经过空间排布校核，两端的接口分别对应不同方向的接驳位，顶部预留的侧接接口可用于加装压力检测、温度传感元件，或是作为支路分流的接驳点，满足主路输送同时的支路取流需求。管体的弯折段采用近似多边形的拼接结构，这种设计一方面降低了小半径弯管的成型难度，避免整管弯折时出现管壁褶皱、通径缩窄的问题，

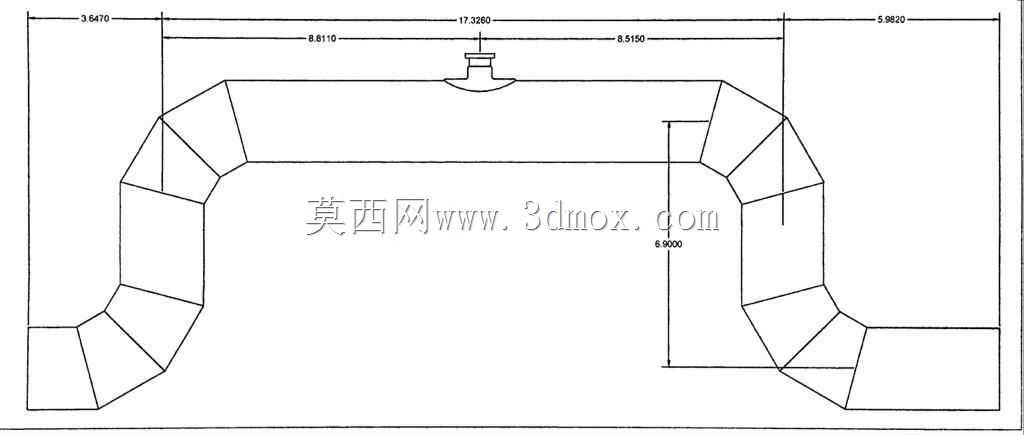

　　保证管路内部的通流截面稳定，减少流体在弯折处的压损；另一方面分段式的结构也便于后期针对某一段磨损、腐蚀的部位进行单独更换，无需整段管路报废。从尺寸边界来看，管体总长度方向的最大尺寸、总宽度方向的最大尺寸都有明确的安装限位，顶部侧接接口的位置距离左端接口、右端接口的尺寸都经过精准标定，安装时可直接对接对应位置的法兰或快插接头，无需现场二次配弯。管体中部标注的通径尺寸决定了它的额定输送流量，选型时可根据系统的流量需求匹配对应规格，弯折处的过渡段做了圆弧修型处理，减少流体经过时的湍流现象，降低管路运行过程中的振动和噪音。在实际建模过程中，需要先确定两端接口的空间坐标，再反向推导每一段弯折段的角度和长度，保证所有接口的同轴度、

　　平面度符合安装公差要求，侧接接口的轴线要与主路管体的对应位置垂直，避免后续安装检测元件时出现干涉。这类管路在安装时需要注意固定支架的布设位置，要避开弯折处的应力集中点，防止管路运行过程中因流体冲击产生的振动导致焊缝或接口处开裂，同时管体的壁厚选择要匹配系统的工作压力，保证长期运行的结构强度。
