单缸风冷R175柴油机结构三维设计

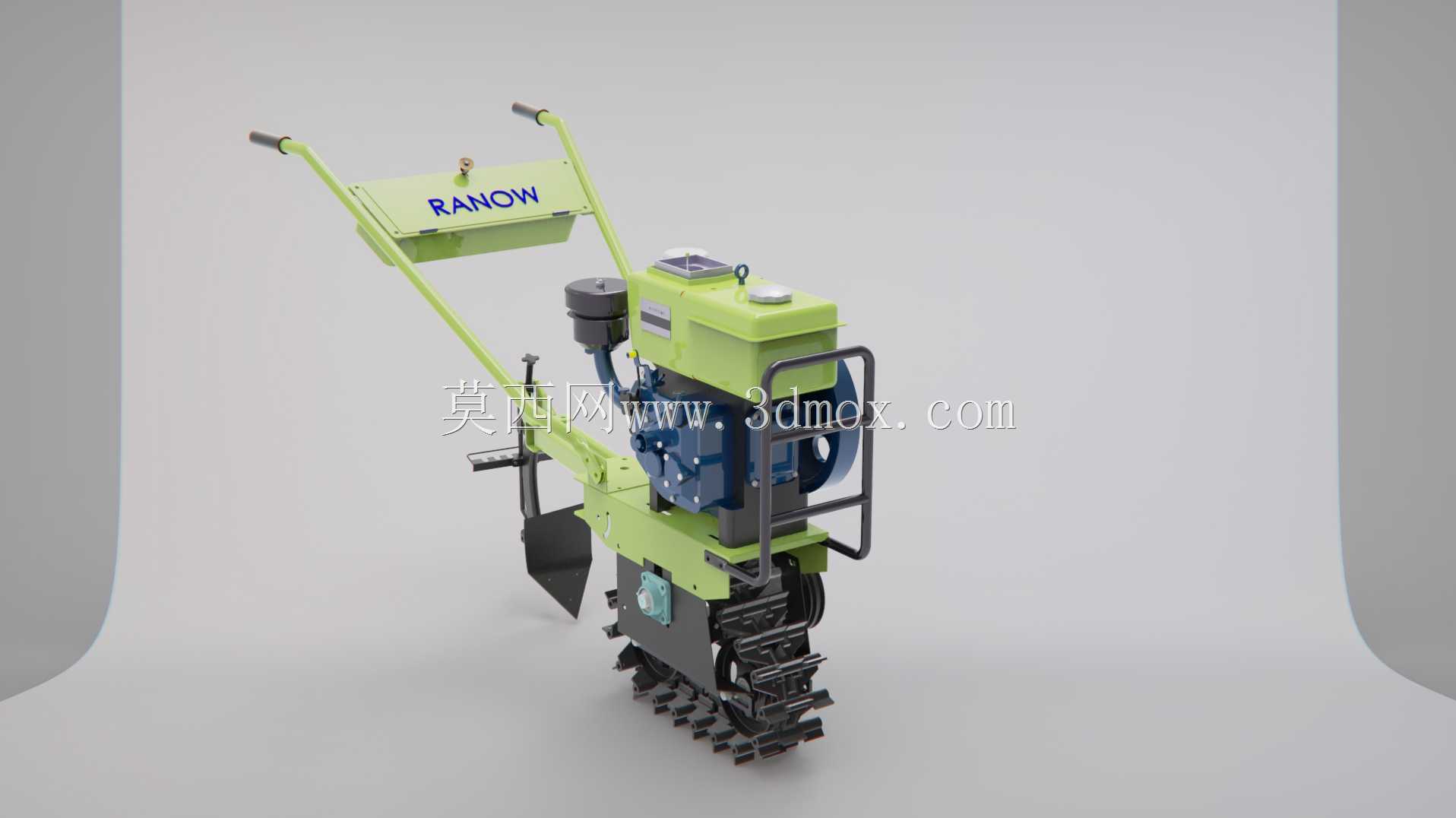

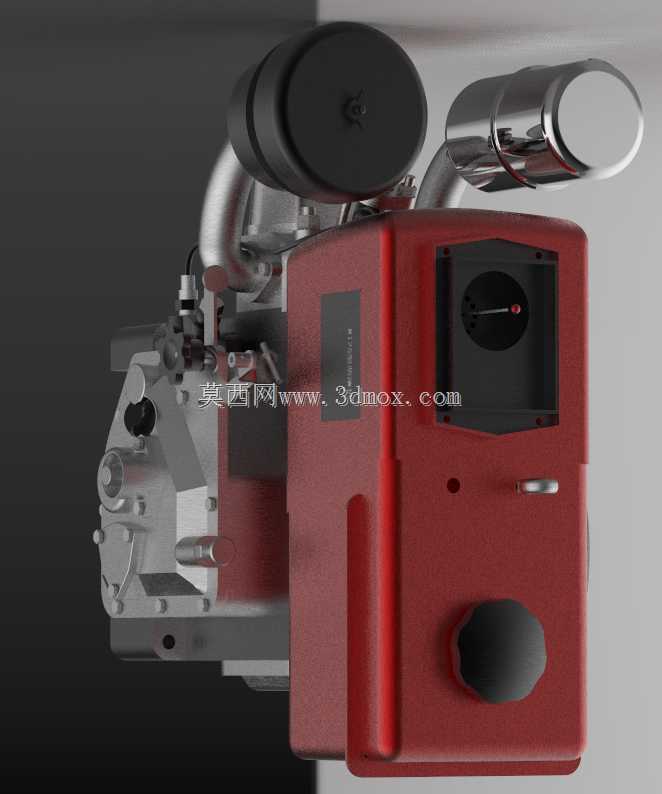

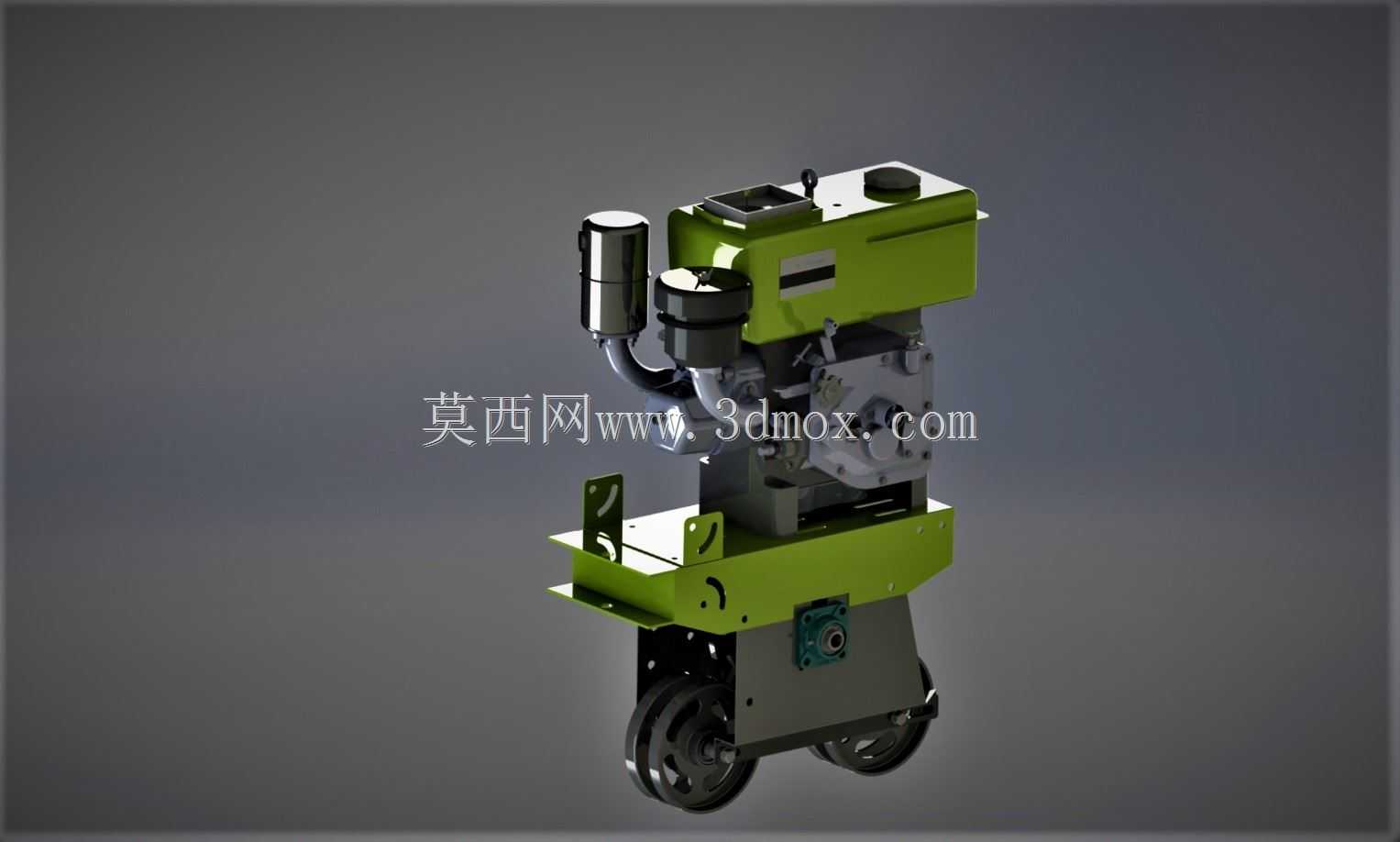

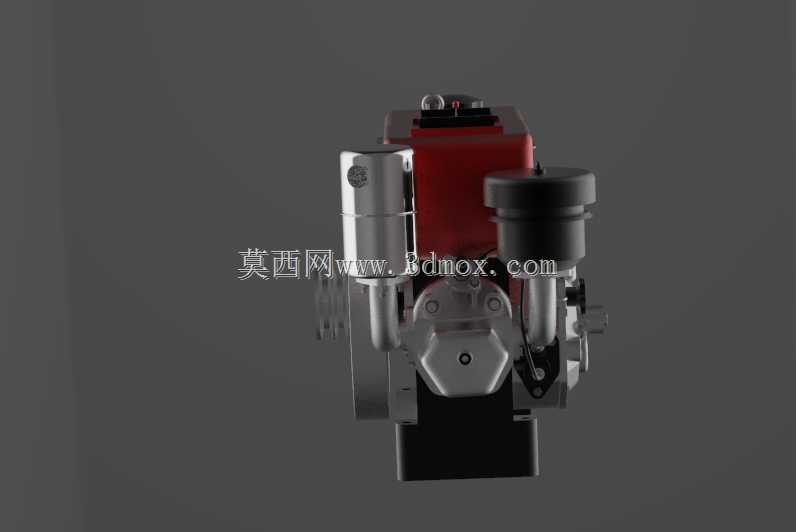

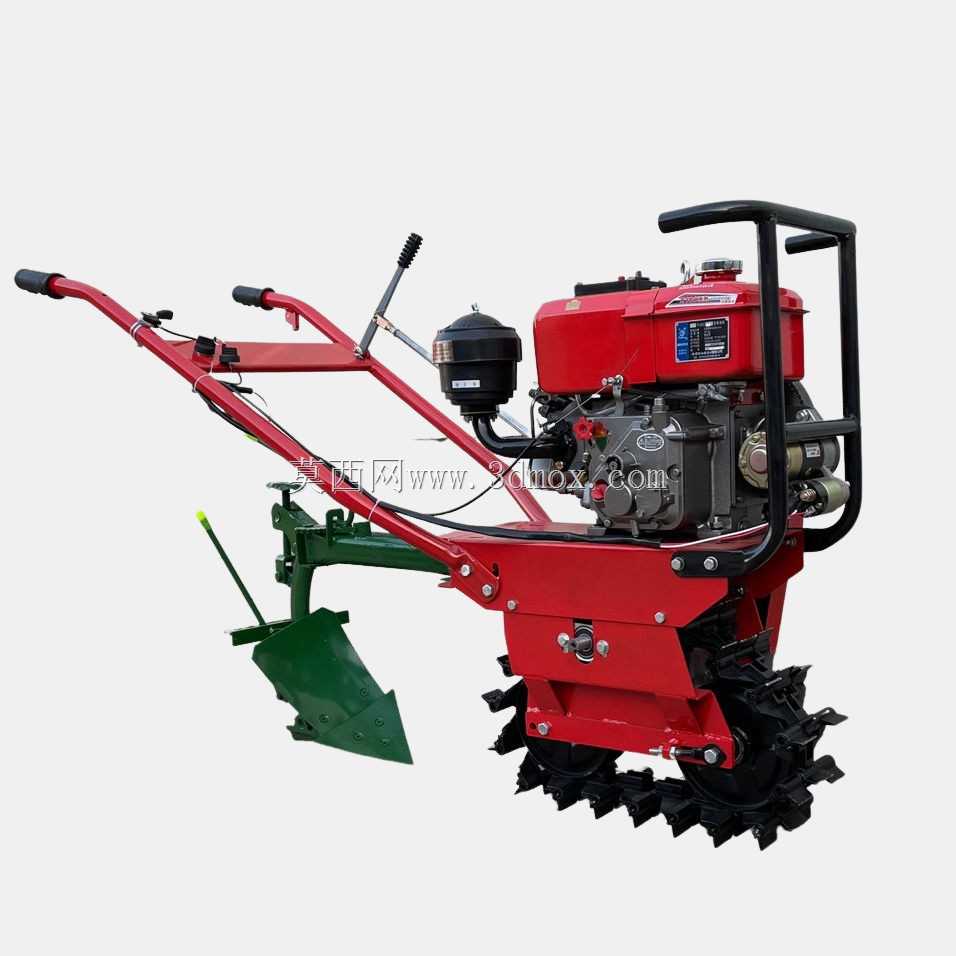

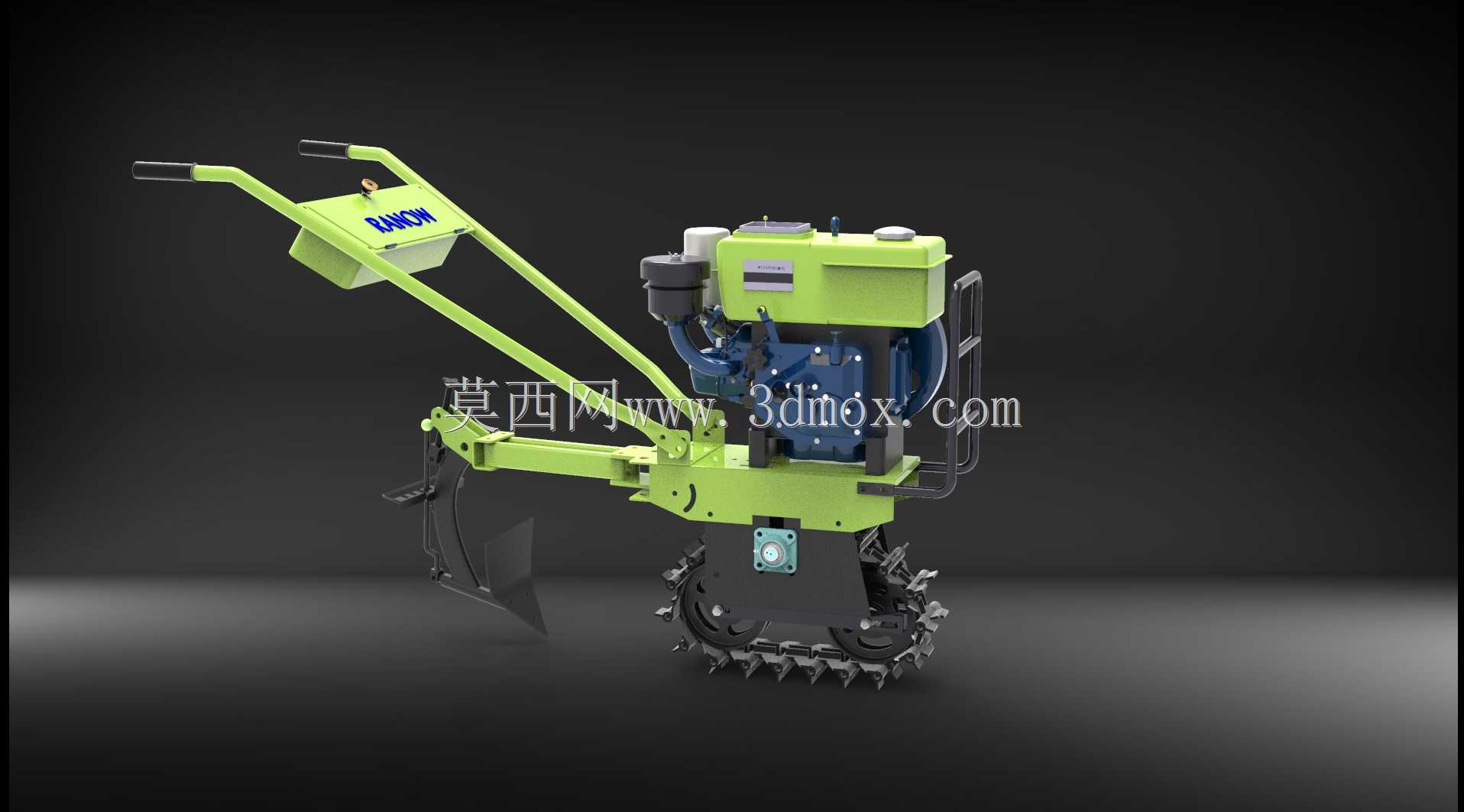

　　这款R175单缸柴油机的三维建模，完全围绕小型农用、工程机械配套的实际使用场景搭建，还原了量产机型的全部结构细节。从实际应用来看，这类小功率单缸柴油机多用于小型手扶拖拉机、微耕机、小型发电机组、内河小型挂桨机以及农村排灌设备的动力源，对结构紧凑性、维护便捷性的要求远高于大功率多缸机型，建模过程中也针对性还原了这类需求对应的结构设计。模型完整呈现了机体、缸盖、燃油供给系统、空气滤清组件、消声排气组件、手摇启动结构、调速操纵机构的全部装配关系，红色涂装的油箱与机体侧盖、金属原色的曲轴箱与缸套散热结构、黑色的空滤与操纵旋钮都做了分色处理，能直观区分不同功能部件的边界。设计思路上完全遵循量产机型的布局逻辑：油箱集成在机体上部侧方，

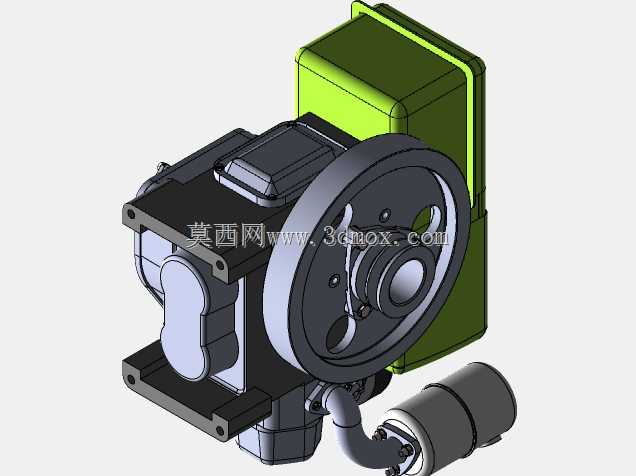

　　缩短燃油管路长度，减少低压油路的气阻风险；空气滤清器高位布置在缸盖侧上方，避免田间作业时地面扬尘被直接吸入，降低缸套活塞组的磨粒磨损概率；排气消声器引出方向避开操作人员常站立的机体侧方，减少作业时的高温烘烤与排气直吹。从安装边界来看，模型还原了机体底部的四个安装支脚的孔位间距与安装平面度要求，配套不同主机时可直接匹配对应的机架安装位，输出端的皮带轮位置、手摇启动轴的伸出长度、燃油开关的操作空间都预留了足够的操作余量，不需要额外改动周边结构就能完成配套安装。结构细节上，缸盖部分的散热鳍片间距、厚度都按照实际散热需求设计，保证小功率机型在连续高负荷作业时的散热效率，不会出现局部过热导致的功率衰减；操纵侧的油量调节旋钮、

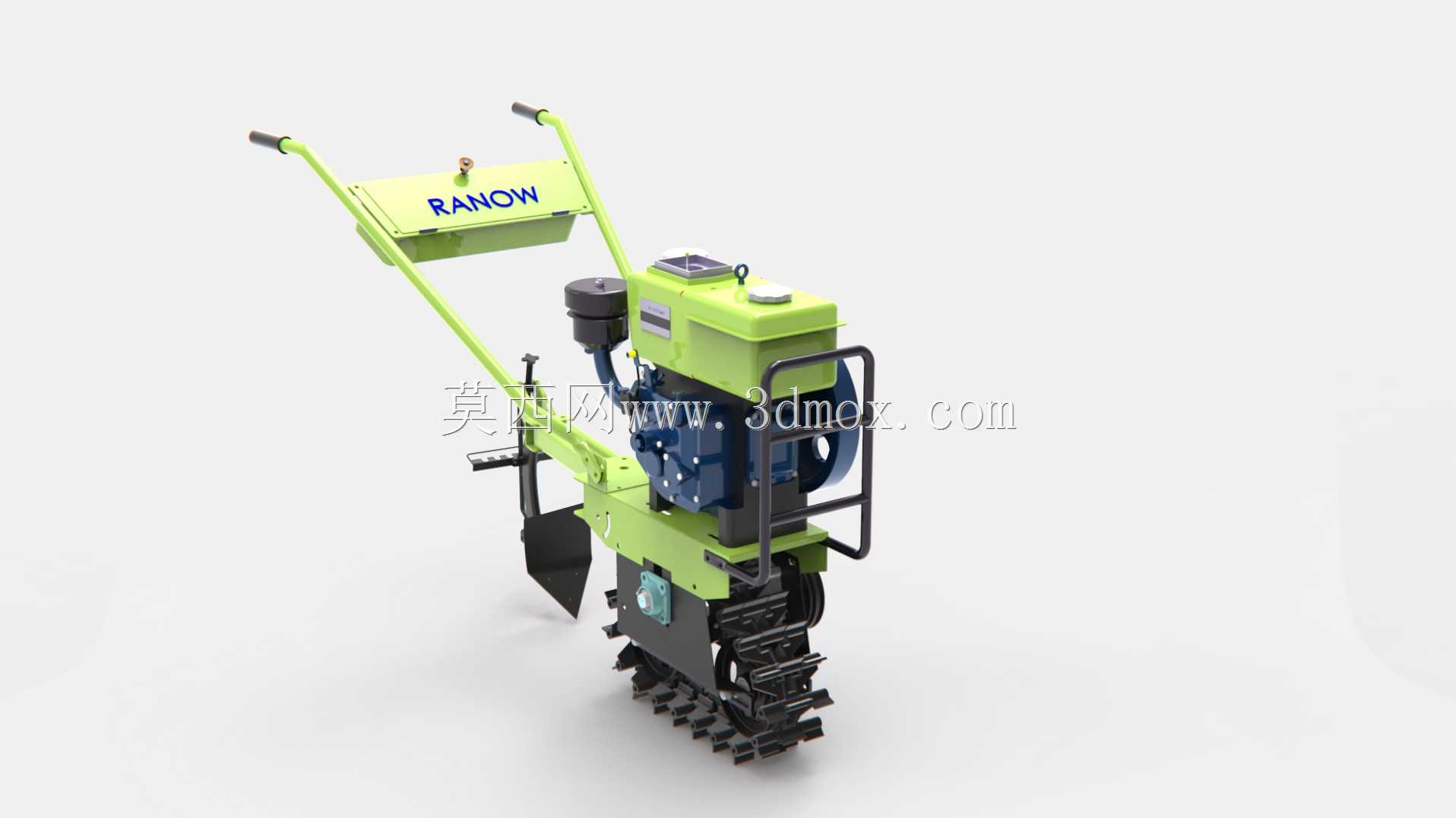

　　停机手柄的位置都符合人机操作逻辑，操作人员站在机体侧方不需要大幅度探身就能完成启停、油量调节操作；曲轴箱侧盖的螺栓布置、油底壳的放油螺塞位置也完全还原实机结构，日常维护时拆检侧盖、更换机油的操作空间都在模型中有所体现，能直接用于配套主机的结构干涉检查，也可作为小型内燃机结构教学的演示模型使用。
