带移动工作台可穿线式攻丝操作臂结构

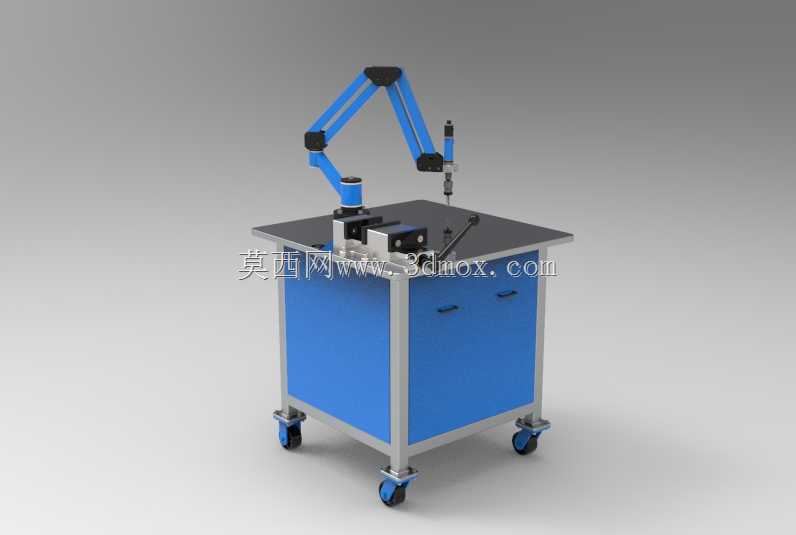

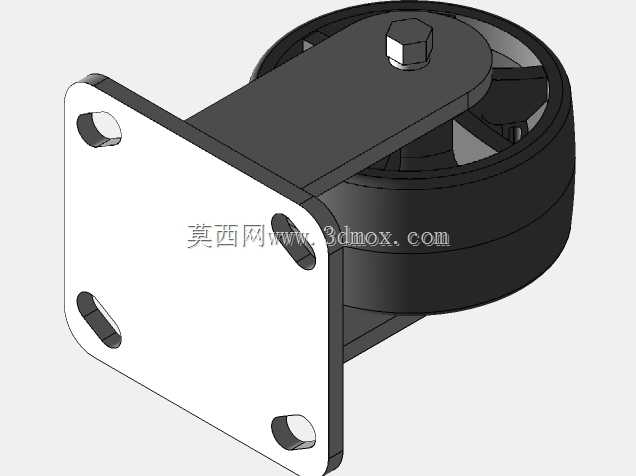

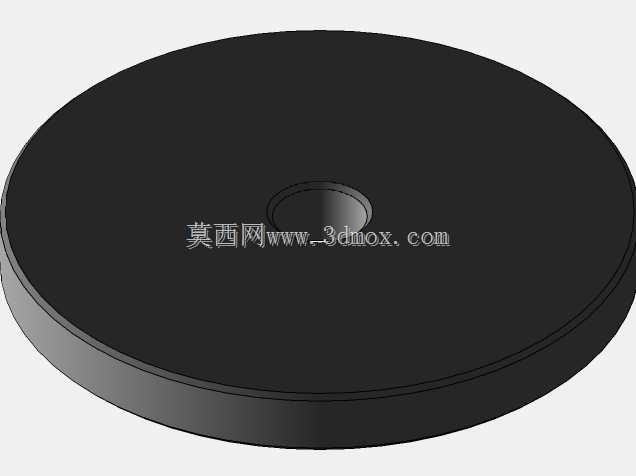

　　这款可穿线式攻丝操作臂，是面向中小批量零件螺纹加工场景设计的工位级加工工装，适配五金加工、模具修配、小型零部件生产车间的日常攻丝作业需求，尤其适合需要频繁切换加工位置、工件重量偏大不便频繁挪动的作业场景。整套设备集成了移动承载工作台与多自由度铰接操作臂，底部采用带刹车的万向脚轮布局，单脚轮承载冗余量按照工位最大承载150kg设计，工作台台面采用耐磨钢板材质，边缘做包边处理，台面下方设置双抽屉储物结构，可放置常用丝锥、铰刀、定位工装等小件工具，柜体框架采用工业铝型材拼接结构，兼顾结构强度与整体轻量化，方便在车间不同工位间推移切换，脚轮踩下刹车后可实现整机位置固定，避免攻丝作业时设备移位影响加工精度。操作臂采用多段铰接式蓝色喷塑钢结构，

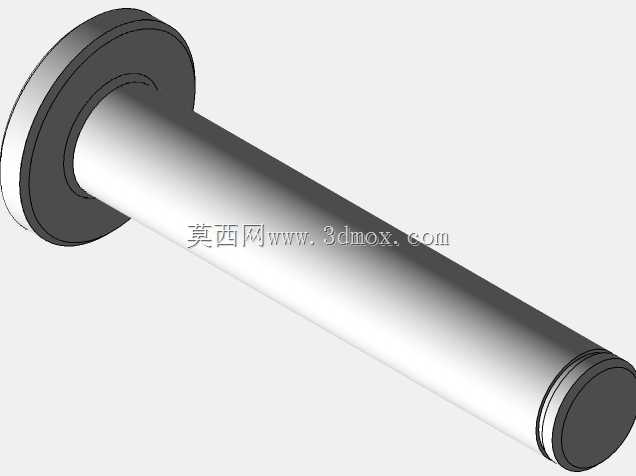

　　关节处设置阻尼锁紧结构，可在作业半径范围内任意位置悬停，臂体内部预留穿线通道，可将气动或电动攻丝机头的管线从臂体内部穿行，避免管线外露缠绕、剐蹭工件或操作人员，解决了传统外露管线攻丝臂作业时管线拖拽磨损、干扰操作的问题。臂端的攻丝机头安装座采用快换式接口设计，可适配不同规格的攻丝动力头，满足M3到M16范围内常见公制螺纹的加工需求，臂体的水平作业覆盖半径可达1200mm，垂直方向调节行程覆盖台面以上0到800mm区间，可适配台面上不同高度的工装夹具与工件装夹需求。设计阶段针对臂体关节的受力做了有限元校核，在最大伸出量工况下，臂端挂载5kg攻丝机头时的末端下挠量控制在0.2mm以内，保证攻丝进给时的垂直度要求，

　　避免丝锥折断或螺纹牙型歪斜的问题。工作台的安装边界预留了通用T型槽接口，可按需加装平口钳、分度头、专用定位工装等附件，无需额外打孔改造台面，适配不同形状工件的装夹需求。相较于固定式攻丝机，这款结构无需复杂的地基安装，推移到位锁止脚轮即可投入使用，对于车间临时加工作业、多工位轮转的生产场景适配性更强，臂体的阻尼调节结构可根据操作人员的操作习惯调整关节阻尼力，降低长时间操作的劳动强度，内部穿线的设计也让作业区域更加整洁，减少车间现场的安全隐患。整套结构的三维建模过程中，对所有运动关节做了干涉检查，确保臂体在全行程摆动、升降过程中不会与工作台柜体、台面工装发生运动干涉，铰接关节处的轴承安装位预留了润滑脂加注通道，方便日常维护保养，延长设备使用寿命。
