双活塞卧式蒸汽机结构三维设计

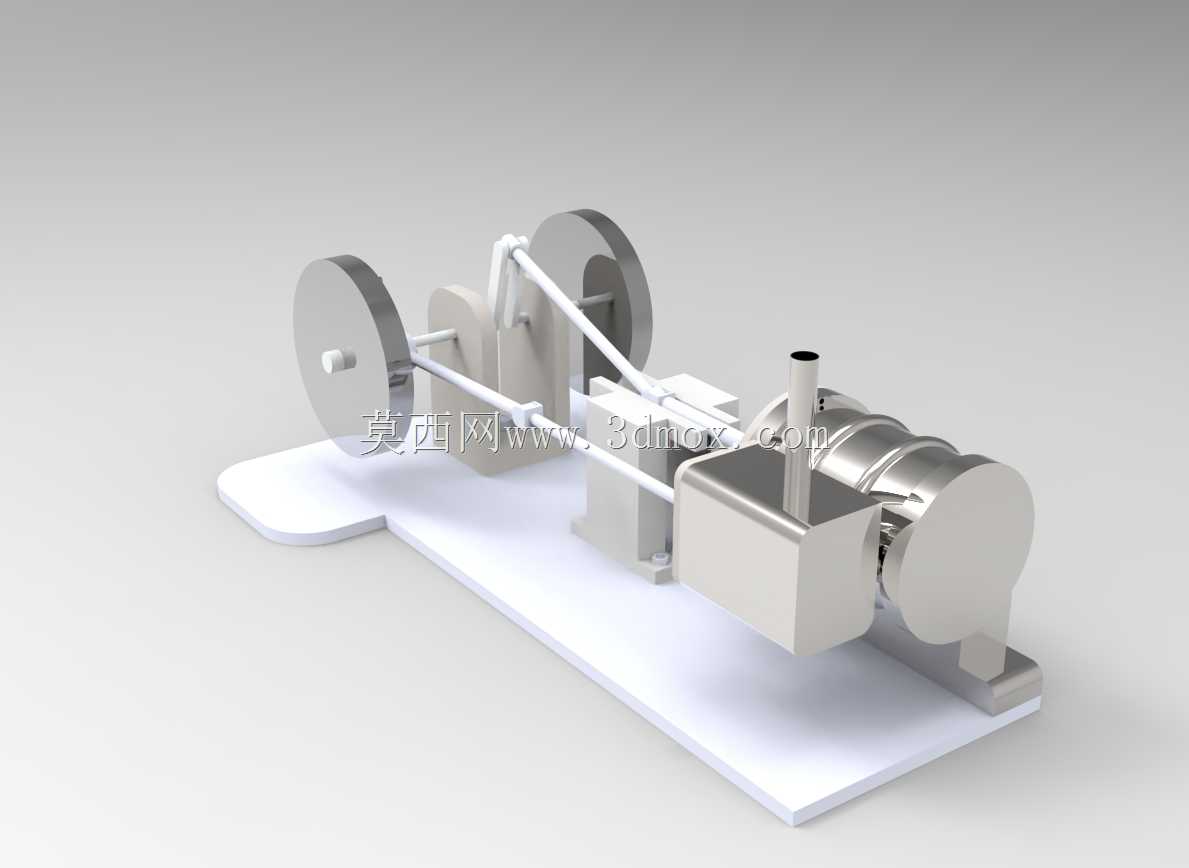

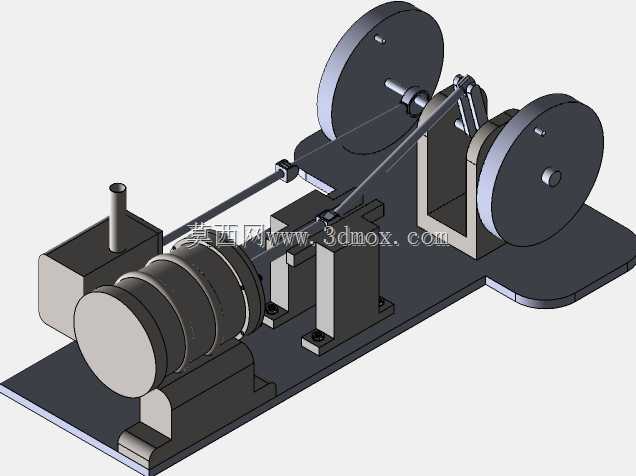

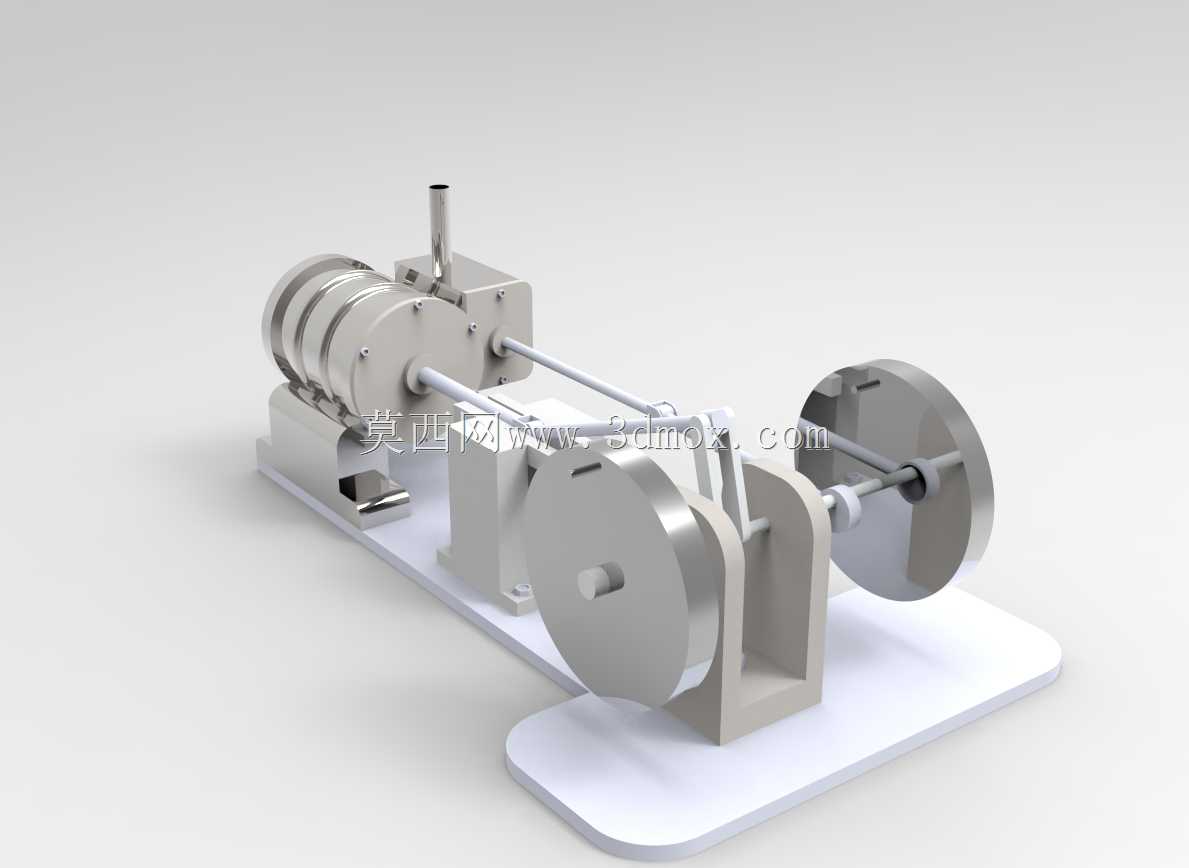

　　这款双活塞卧式蒸汽机的结构设计，核心围绕小型动力输出场景的实际需求展开，在传统蒸汽机的结构基础上做了适配教学演示、小型动力装置复刻的优化。从实际应用场景来看，这类结构常被用于热能动力教学演示、复古动力装置复刻、小型实验台动力源搭建，能够直观展示蒸汽热能向旋转机械能的转换全过程，相比立式蒸汽机，卧式布局的重心更低，运行时的整机振动幅度更小，对安装基座的平整度要求更宽松，适合放置在桌面实验台、小型展示台面上使用。

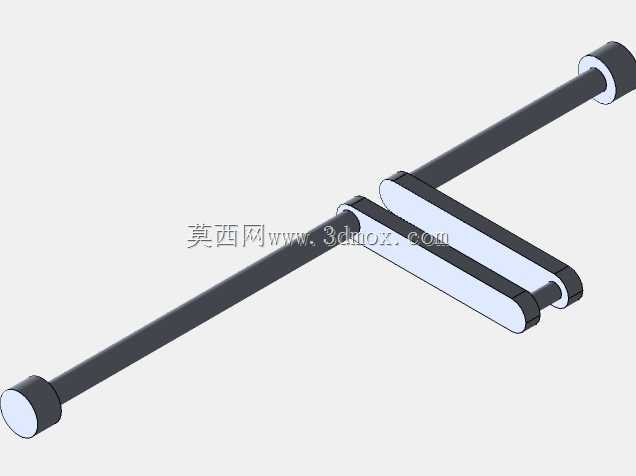

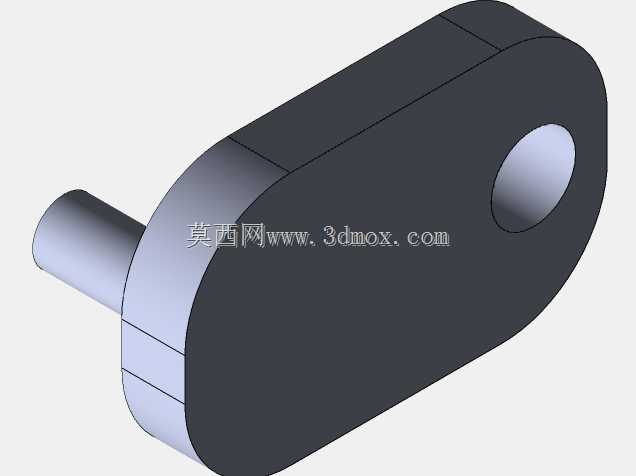

　　设备的实际用途是通过蒸汽压力推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，最终对外输出稳定的旋转扭矩，可带动小型发电机、实验用负载装置运转。设计过程中优先考虑了运动部件的干涉校验，两个活塞的行程相位差经过反复调整，保证动力输出的连续性，避免单活塞结构存在的死点问题，双活塞交替做功的结构，能让飞轮运转的平顺性大幅提升，不需要额外加装过大的配重飞轮就能维持稳定转速。

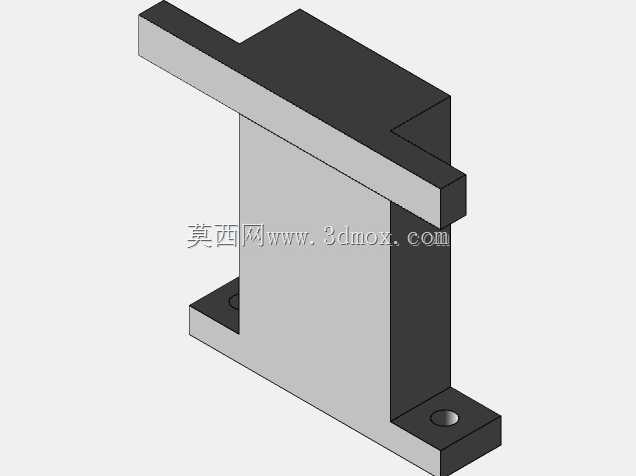

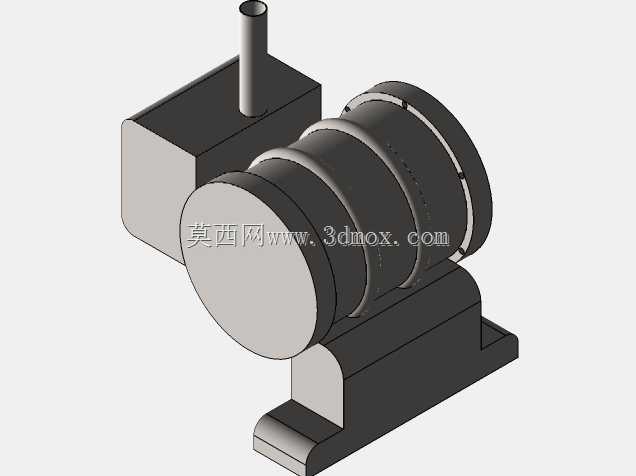

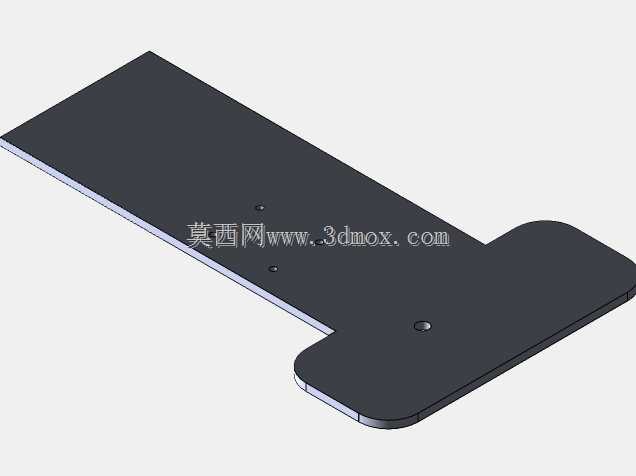

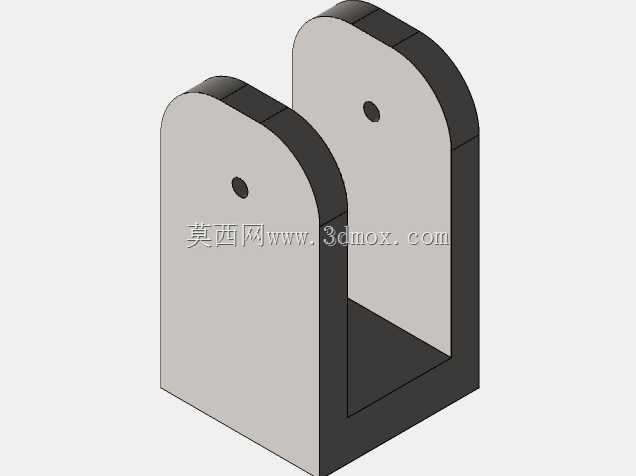

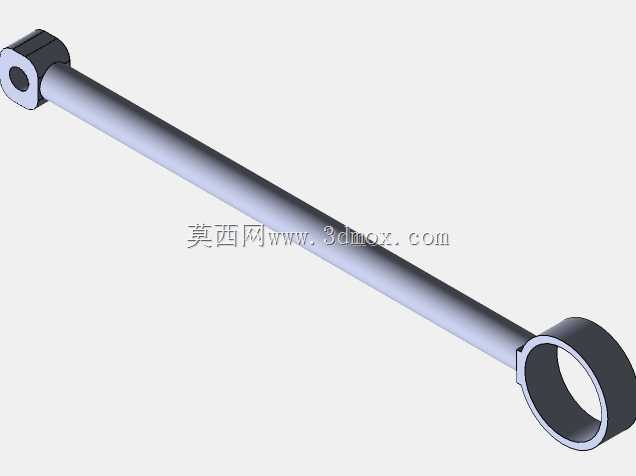

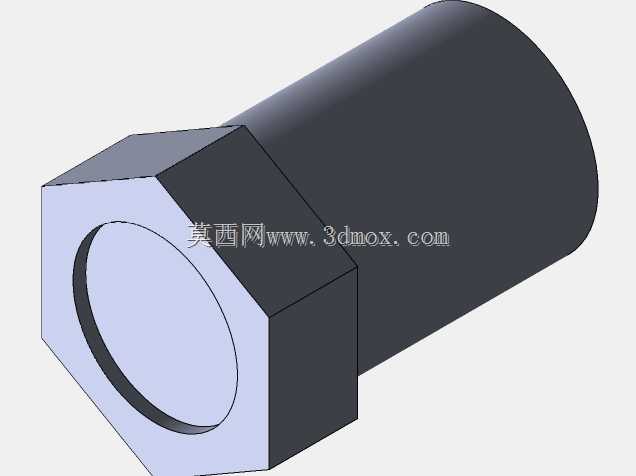

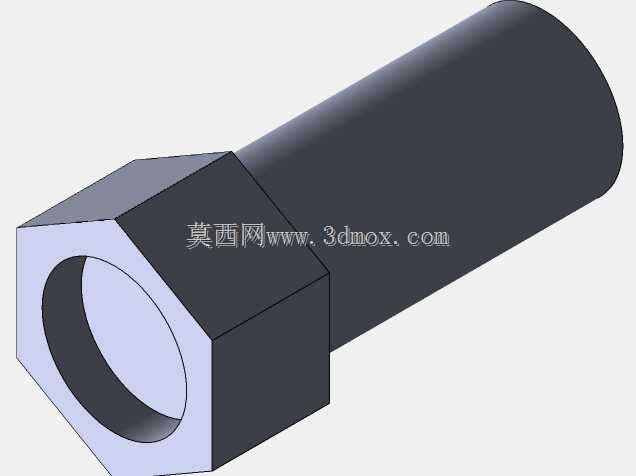

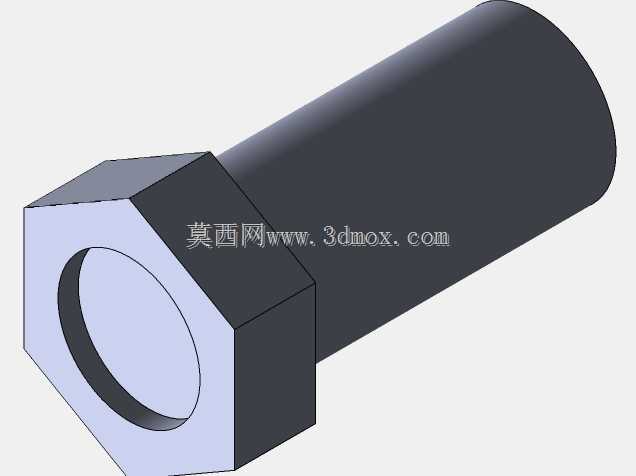

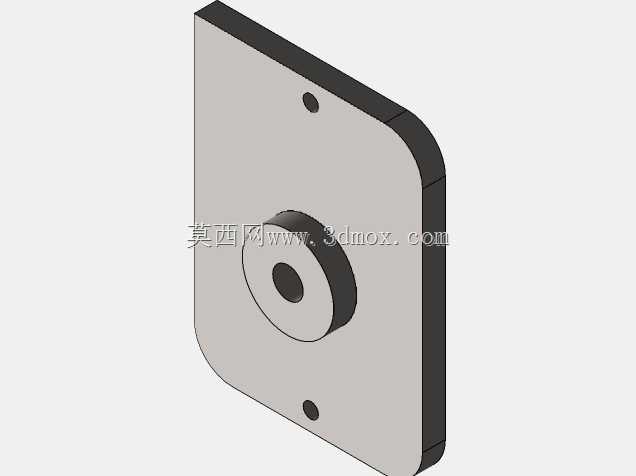

　　从功能特性来看，整机采用分体式基座设计，气缸组件、传动支架、飞轮支座都通过定位止口安装在统一的底板上，后期拆解维护时不需要复杂的找正工序，只要对准定位销孔就能完成部件复位。气缸部分的进排气道做了简化设计，在保证蒸汽通路顺畅的前提下，减少了复杂的内部流道结构，降低了建模与加工的难度，适合作为教学类结构样件使用。传动连杆的两端都采用铰接结构，铰接处预留了标准的轴承安装位，能够有效降低运动过程中的摩擦阻力，减少运转时的卡滞风险。

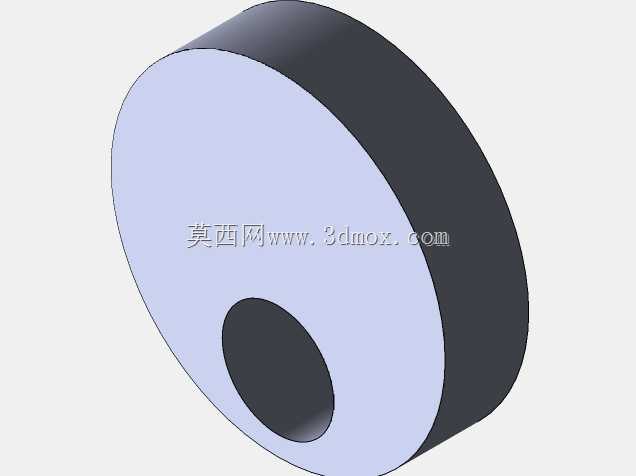

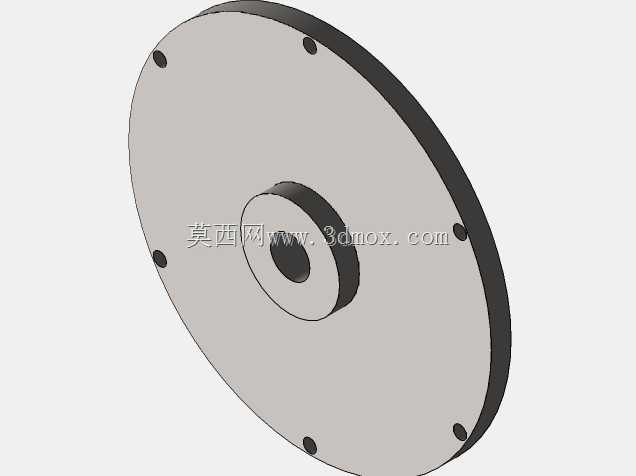

　　外形尺寸方面，整机沿长度方向的安装边界控制在适合桌面摆放的范围，宽度方向不超过单组飞轮的直径两倍，高度方向以气缸顶部的进气管为最高点，整体外轮廓没有突兀的外伸部件，安装时只需要在底板预留四个固定螺栓孔位即可完成固定，不需要额外预留过大的周边操作空间。设计思路上没有追求过高的参数性能，而是优先保证结构的可展示性与运动可靠性，所有运动部件的运动轨迹都做了全行程的干涉检查，从活塞的往复行程到飞轮的旋转空间，都预留了足够的安全间隙，避免运转过程中出现部件碰撞的问题。机身的支撑结构采用筋板加强设计，在保证整体刚度的前提下，尽可能减少不必要的实体结构，降低整机的自重，同时让整体外观更具工业机械的质感，飞轮部分采用轮辐式结构，既保证了转动惯量满足稳速需求，又不会让整机重量过大。
