阿斯顿马丁AMR22一级方程式赛车结构设计

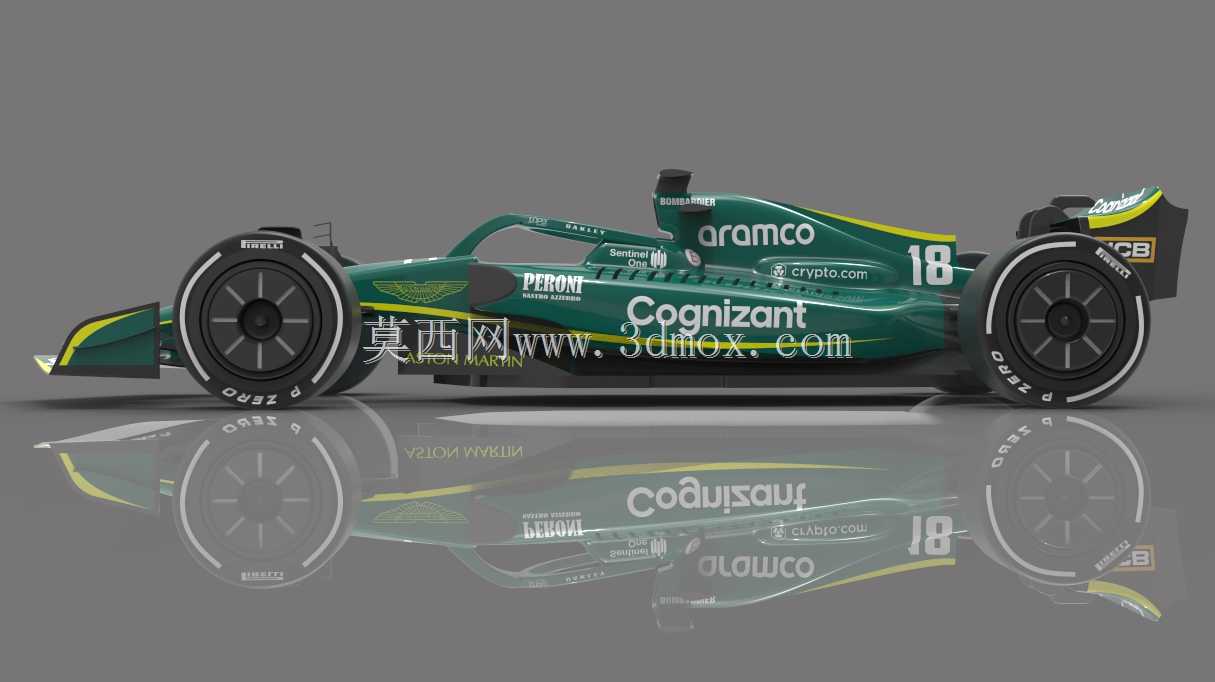

　　该模型还原的是顶级场地竞速赛事使用的开轮式单座赛车，这类车型的应用场景集中在专业方程式赛道竞速、车队空气动力学研发验证、赛车工程教学演示以及竞速类IP的数字内容制作领域，和民用乘用车的设计逻辑存在本质区别，所有结构设计都围绕极限工况下的圈速表现展开。从实际用途来看，这类赛车需要在铺装赛道上完成高速过弯、长距离直道加速、重刹减速等极限动作，整车的每一处结构都要兼顾空气动力学效率、机械抓地力、动力传输效率以及碰撞安全要求，不存在民用车辆的舒适性、储物空间等冗余设计考量。整车外形严格遵循开轮式方程式赛车的布局规则，四个轮胎完全暴露在车身外侧，单体壳座舱位于车身中部靠前位置，动力单元布置在座舱后方，前后均设置多层结构的空气动力学套件，

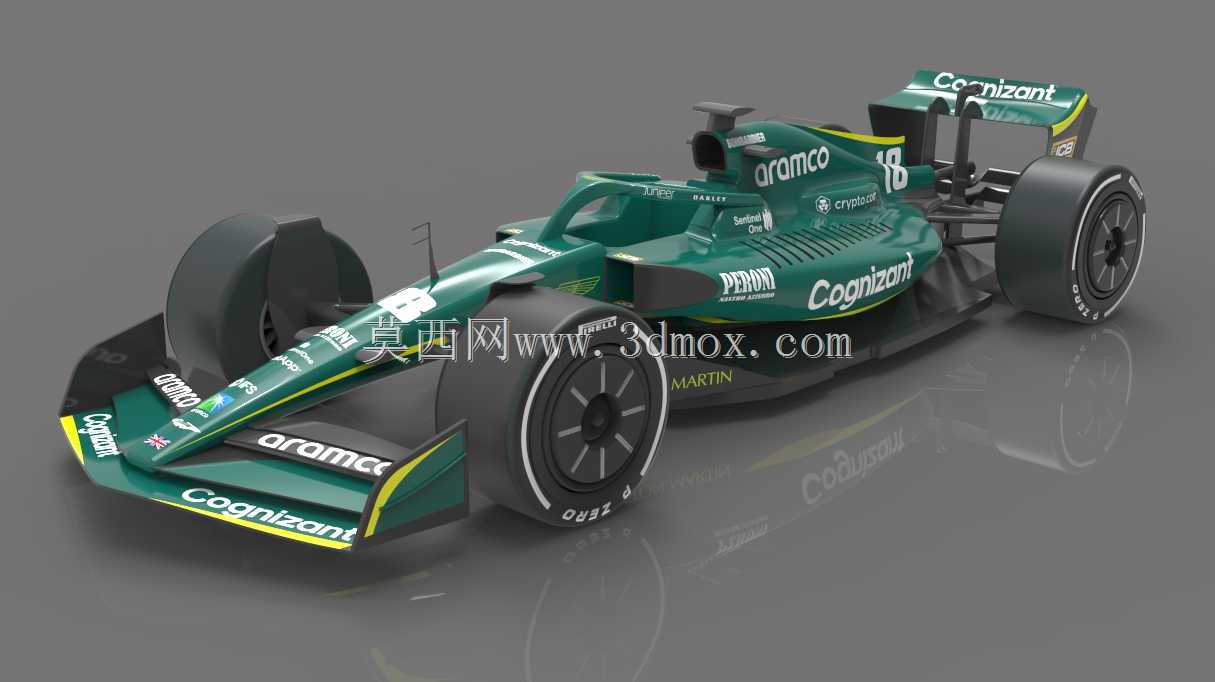

　　前翼直接安装在前鼻锥前端，宽度覆盖前轮内侧区域，主翼片搭配多层襟翼结构，可根据不同赛道的下压力需求调整襟翼角度，直道工况下调小襟翼角度降低风阻，高速弯赛道上调大襟翼角度提升前部下压力，平衡前后轴的抓地力分配。前翼产生的下压力直接作用在前轮悬挂结构上，同时翼片的导流结构会梳理流经前轮的气流，避免轮胎转动带来的乱流影响车身中部的气流效率，减少轮胎尾流对侧箱进气效率的干扰。车身中部的侧箱采用收窄式设计，上部集成了动力单元的散热进气口，进气道的轮廓经过多次曲面优化，在保证足够进气量满足散热需求的前提下，尽可能降低进气阻力，侧箱下部的曲面会引导气流流向车身尾部的扩散器区域，为扩散器提供稳定的气流输入，提升尾部下压力的生成效率。

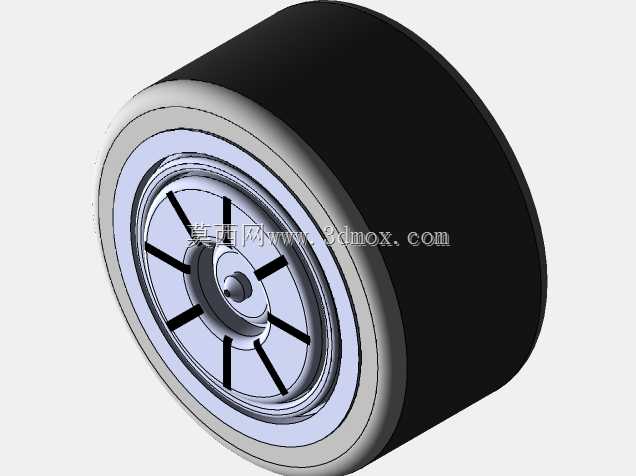

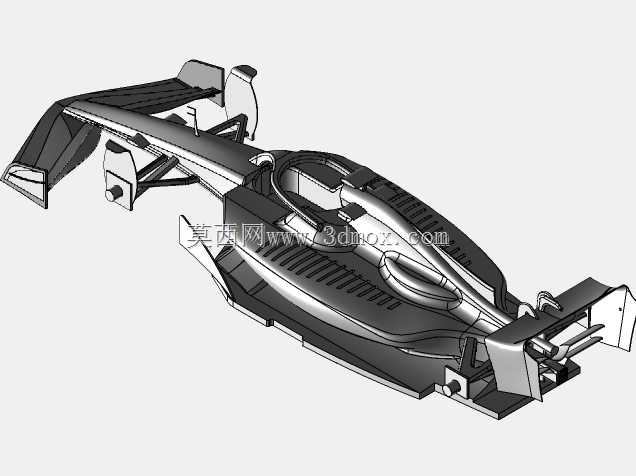

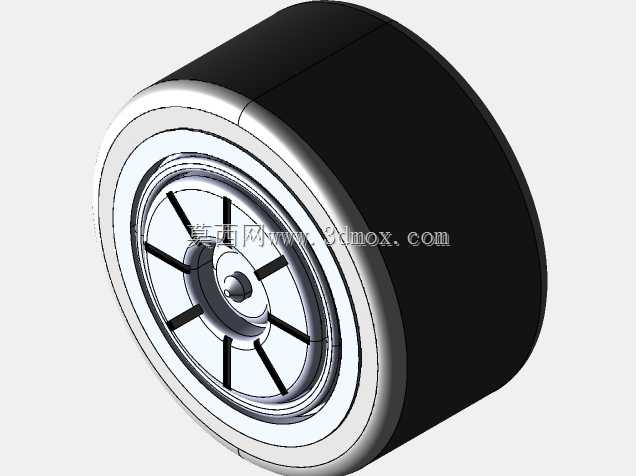

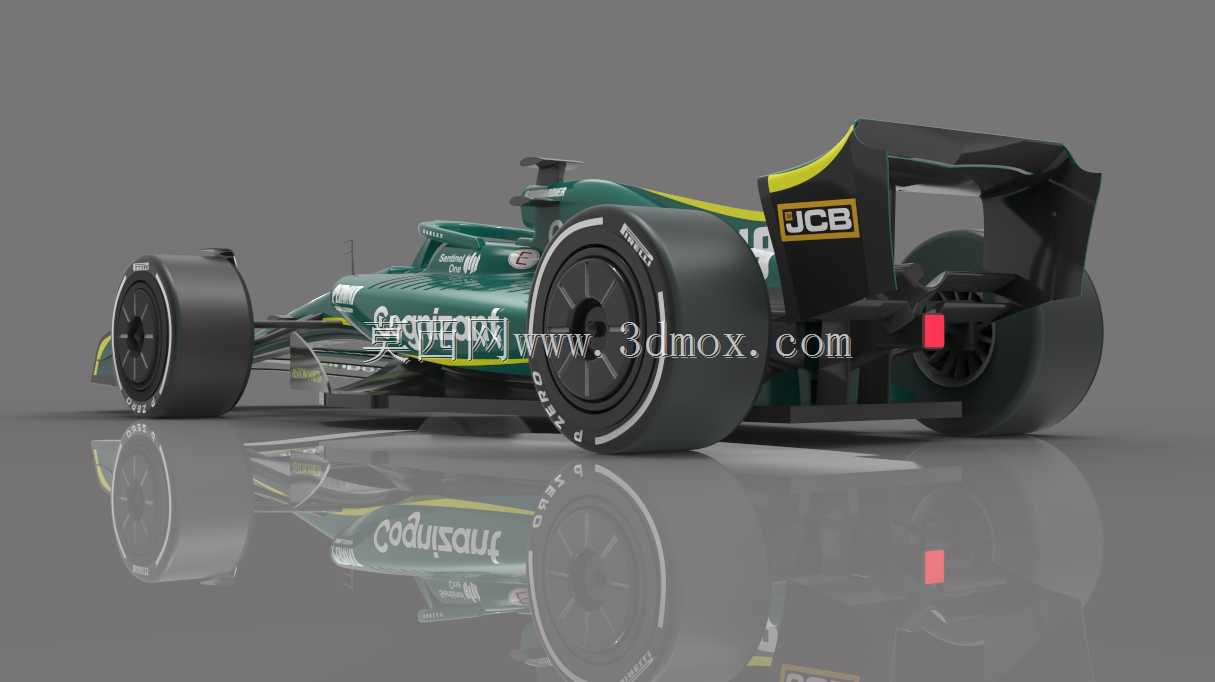

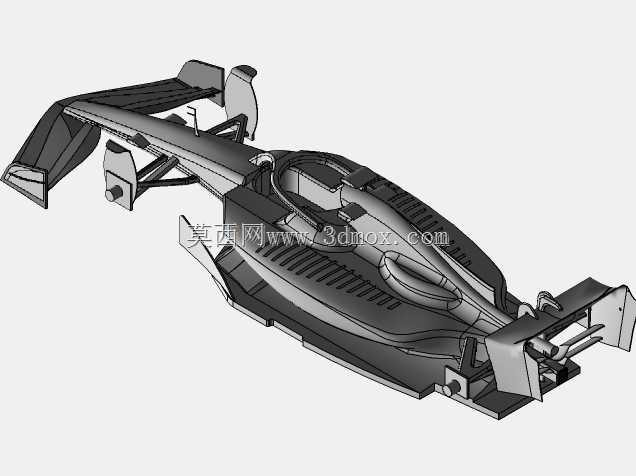

　　侧箱内部预留了散热器、中冷器、油冷器的安装空间，散热通道的走向经过匹配设计，可将热交换后的气流从侧箱上部的散热口快速导出，避免热气流堆积在车身尾部影响扩散器工作效率。车身尾部的尾翼采用高架式安装结构，主翼板搭配可调式襟翼，配合尾部的梁翼结构，可提供整车近三成的下压力，尾翼端板的轮廓设计可梳理尾部气流，降低尾流的湍流度，同时尾翼的安装位置避开了后轮的乱流区域，保证翼片工作在相对稳定的气流场中。车身底部是整车空气动力学效率最高的区域，从前轴后方开始的底板一直延伸到尾部扩散器，底板边缘设置了多道导流槽和涡流发生器，可在车身底部形成低压区，配合尾部扩散器的抽气效应，产生占比超过六成的整车下压力，且不会像外露翼片那样产生过多的诱导阻力。车轮采用大尺寸宽胎设计，前轮搭配轮毂罩结构，可梳理流经轮毂的气流，减少轮胎转动带来的气动阻力，轮毂内部预留了刹车通风道的安装接口，可将前方导入的冷却气流直接导向刹车卡钳和刹车盘，满足极限制动工况下的散热需求，避免刹车热衰减。悬挂系统采用前后双叉臂结构，推杆式减震器布置在车身内部，可降低悬挂外露部分带来的风阻，同时悬挂的几何参数经过优化，可在车辆过弯侧倾时保证轮胎接地面始终与赛道表面贴合，最大化轮胎的抓地极限，减震器的阻尼和弹簧刚度可根据不同赛道的颠簸情况、下压力水平进行针对性调整。座舱区域采用单体壳碳纤维结构，是整车的核心安全结构，可在碰撞时吸收冲击能量保护车手，座舱前部安装有HALO保护装置，

　　可在车辆发生翻滚或异物撞击时避免车手头部受到直接冲击，座舱内部预留了方向盘、座椅、安全带、电控单元的安装位置，所有部件的布置都围绕车手的操作便利性和重心降低需求设计，整车重心高度控制在极低的水平，可大幅提升过弯时的侧倾稳定性。动力单元采用混动式结构，内燃机与能量回收系统集成布置在车身中部，前后重量分配接近50:50，可保证车辆在加速、制动、过弯时的轴荷平衡，传动系统采用后置后驱布局，变速箱集成在动力单元尾部，换挡机构采用无缝隙设计，可在极短时间内完成挡位切换，避免动力中断影响加速表现。建模过程中严格遵循实车的安装边界要求，所有空气动力学套件的相对位置、悬挂的运动行程、车轮的转向角度都与实车参数保持一致，没有出现结构干涉的问题，曲面建模过程中保证了各部件之间的过渡顺滑，可直接用于空气动力学仿真分析、结构强度校核等工程场景，也可用于渲染制作赛事相关的宣传内容。
