卧式管壳式换热设备三维结构设计

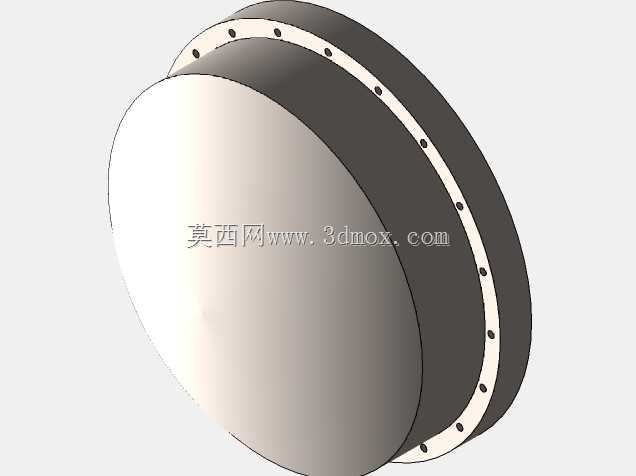

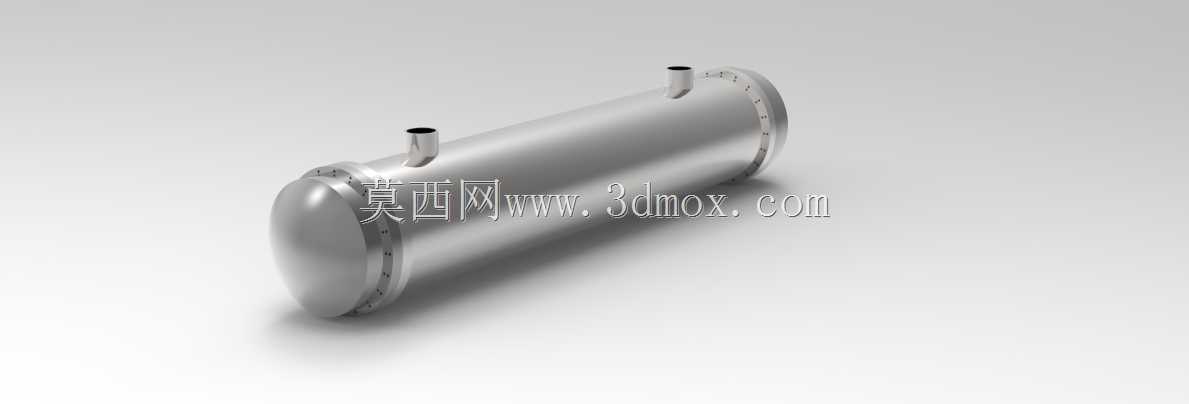

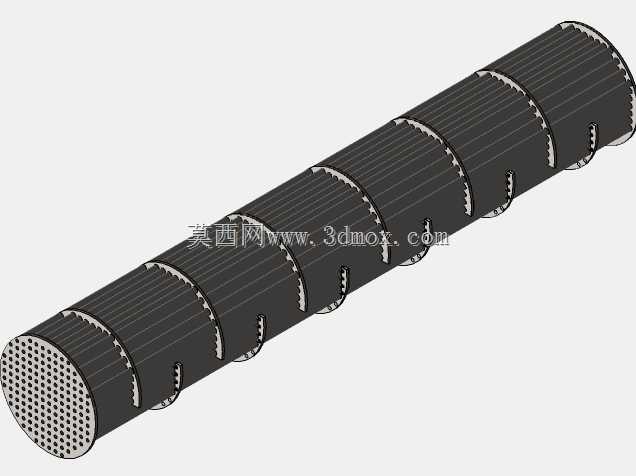

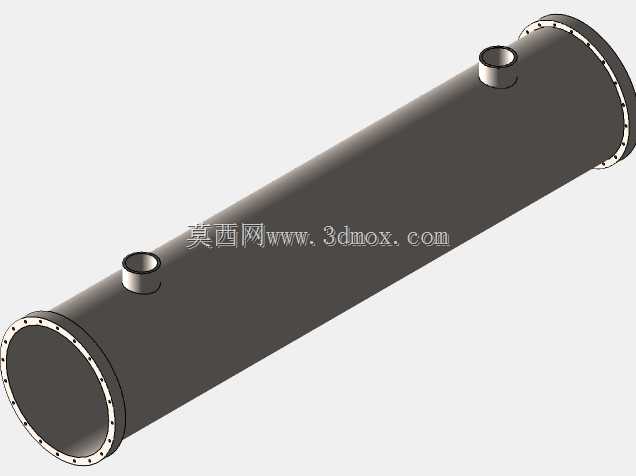

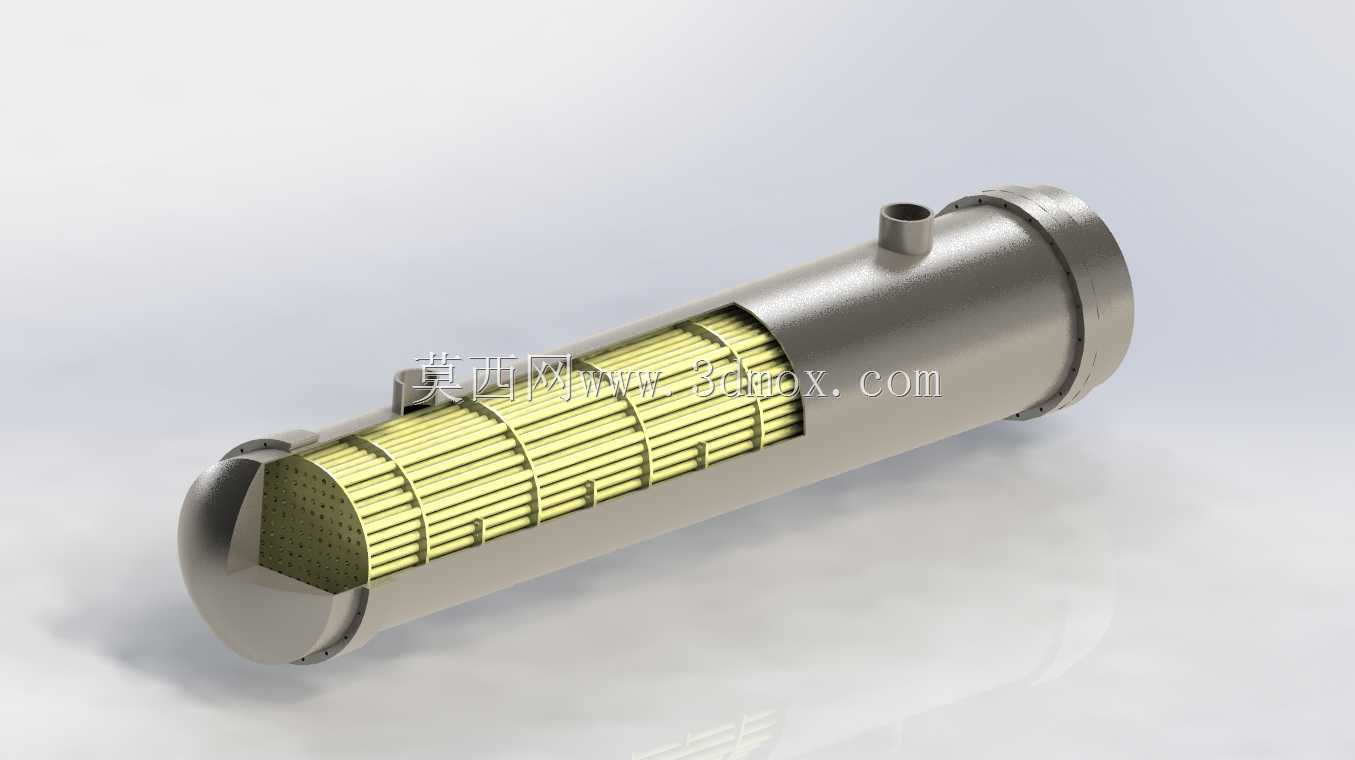

　　在化工、暖通、能源动力、食品加工等诸多工业场景中，管壳式换热器都是承担流体间热量传递的核心通用设备，这套卧式单壳程双管程结构的换热装置，适配多数常规液-液、汽-液换热工况，可作为冷却、冷凝、加热、余热回收环节的核心部件嵌入整套工艺管线。从结构设计逻辑来看，整体采用卧式圆柱壳体布局，两端配置椭圆形封头，通过法兰结构实现壳体与封头的可拆连接，方便后期检修时抽出管束清理结垢、更换损坏的换热管；壳体顶部对称布置两个流体接管，分别对应壳程流体的进出口，管程流体则通过封头端的接管完成进出流道的分隔，配合管板与折流板的结构设计，能让壳程流体在壳体内形成错流流动，避免流体短路，大幅提升壳程侧的换热效率，同时折流板还能为细长的换热管提供支撑，

　　减少流体冲刷带来的管束振动，延长设备整体使用寿命。做三维结构建模时，需要重点把控几个安装边界的尺寸公差：首先是两端法兰的螺栓孔分度圆直径与孔位精度，直接影响现场安装时封头与壳体的密封匹配度，一旦孔位偏差超差，会导致密封垫片压合不均，运行时出现介质泄漏风险；其次是壳体上两个接管的伸出长度与法兰端面的平行度，要匹配现场管线的对接公差，避免安装时出现强制对口产生的装配应力；另外设备整体的鞍式支座（图中未完全展示支座结构，但卧式壳体默认配套标准鞍座）的安装孔间距要符合基础预埋的尺寸要求，保证设备就位后无需额外调整即可完成固定。从实际使用的功能特性来说，这种结构的换热器承压能力强，能适配较高压力与温度的工艺工况，相比板式换热器，

　　它对流体清洁度的要求更低，即使流体带有少量颗粒杂质，也不容易出现流道堵塞的问题，适合在工况相对复杂的工业生产现场长期运行。建模过程中需要注意各部件的装配间隙：换热管与管板的连接采用胀接加焊接的复合结构时，要预留合理的胀接长度与焊接坡口尺寸，法兰密封面的粗糙度、垫片的安装槽尺寸都要严格遵循压力容器相关设计规范，避免后期运行出现密封失效。另外壳体的壁厚设计要根据设计压力、设计温度、材质许用应力计算得出，不能仅凭经验随意取值，椭圆形封头的曲面半径也要符合标准要求，保证承压时应力分布均匀，避免局部应力集中带来的安全隐患。
