带14齿链轮传动结构的无刷直流电机

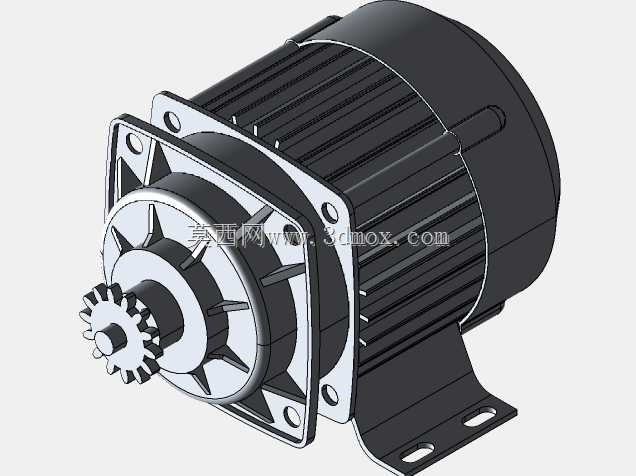

　　这款带14齿链轮的无刷直流电机，在小型自动化输送线、桌面级分拣设备、轻型物料搬运机构的动力端应用十分普遍，区别于常规光轴输出的无刷电机，它直接集成链轮输出端，省去了设计阶段额外加装传动轮的同轴度校准工序，能直接匹配对应节距的传动链条完成动力传递，很适合结构紧凑、安装空间受限的小型设备布局。从实际选型适配的角度看，这类集成链轮的电机在设计时已经完成了输出轴与链轮的过盈配合校核，链轮的齿形淬火硬度、节圆跳动公差都匹配电机额定输出扭矩的负载要求，不会出现后期自行加装链轮时因配合公差不当导致的链轮松动、齿面偏磨、传动异响等常见问题。设计建模过程中，完整还原了电机本体的定子外壳散热筋结构、端盖安装孔位的分布尺寸、输出轴的伸出台阶长度，

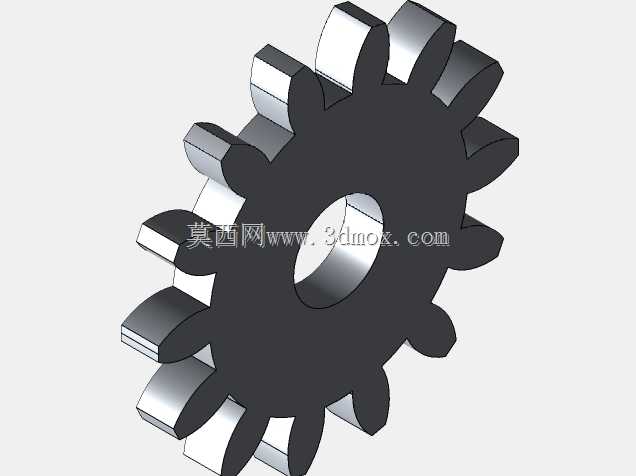

　　以及14齿链轮的齿廓参数、键槽定位尺寸，所有安装边界尺寸都和实物完全对齐，结构工程师在做整机布局时，可以直接调取模型完成安装位的干涉检查，不用反复测量实物尺寸调整安装座的开孔位置、张紧机构的调节行程。在实际设备运行场景里，这类无刷直流电机凭借无碳刷磨损的结构特性，相比同功率有刷直流电机有更长的连续运行寿命，搭配链轮链条传动的方式，相比同步带传动能适应多粉尘、少量油污的车间工况，不会出现同步带跳齿、老化松弛的问题，适合长期连续运行的轻型输送工位。建模时还还原了电机出线端的防水接头结构、端盖的止口定位尺寸，方便工程师在设计时同步完成走线槽、电机安装法兰的配套结构设计，链轮部分的齿形按照标准滚子链的啮合参数绘制，

　　能直接匹配对应规格链条完成传动仿真，验证不同负载下的传动干涉情况，提前规避装配阶段可能出现的链轮与链条啮合卡滞、安装位与周边结构件碰撞的问题。对于做小型专机设计的工程师来说，这类集成传动端的电机模型能大幅缩短前期方案设计的建模周期，不用单独绘制链轮再装配到电机轴上，也不用反复核对链轮与电机轴的配合公差，所有装配关系都按照实际生产装配的约束关系完成，能直接用于整机的BOM统计、安装工装设计以及传动路径的受力仿真分析。
