发动机传动用直齿圆柱排挡齿轮结构

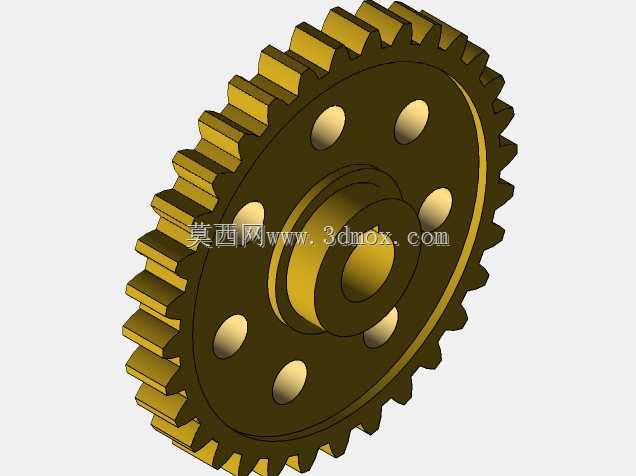

　　这款齿轮主要应用在小型内燃发动机的配气与动力输出排挡传动环节，在通用小型汽油机、摩托车发动机以及小型农用动力设备的变速机构中，这类齿轮承担着不同转速挡位下的动力衔接与扭矩传递作用，是排挡变速系统里的核心基础零件。从结构设计来看，该齿轮采用标准直齿圆柱齿形设计，齿顶与齿根的过渡圆角经过优化，能够在啮合过程中减少应力集中，避免长期交变载荷下出现齿根断裂的问题。齿轮轮盘部分采用了均匀分布的减重孔设计，六个椭圆形通孔沿圆周等距排布，在保证轮体整体结构刚度的前提下，有效降低了零件自身的转动惯量，减少高速运转过程中的惯性损耗，同时也能在齿轮啮合运转时带动腔体内润滑油流动，提升齿面的润滑散热效果。齿轮中心的阶梯式轴孔设计，

　　是为了匹配变速箱内的定位轴肩结构，安装时可以直接通过轴肩实现轴向定位，不需要额外加装定位套，简化了装配流程，轴孔的内径公差按照过渡配合设计，既能够保证与传动轴的同轴度，避免运转时出现偏心振动，也能在维修拆卸时不需要过大的顶出力，降低维护难度。齿部的参数设计适配常规的模数规格，齿宽经过核算，能够满足发动机额定转速下的扭矩传递需求，齿面的啮合精度等级按照中等精度设计，兼顾了加工成本与传动平稳性，在中低转速的排挡传动场景下，不会出现明显的啮合异响。轮体的外缘齿圈与中心轮毂之间通过辐板连接，辐板厚度经过刚度校核，在承受峰值扭矩时不会出现辐板变形，保证齿面的啮合接触面积始终处于设计范围内，避免偏载导致的齿面异常磨损。在实际安装场景中，

　　该齿轮的轴向安装尺寸与相邻挡位齿轮的间隙预留符合常规变速箱的设计规范，安装时不需要对周边零件进行额外修改，可以直接替换同规格的原厂排挡齿轮，适配大部分小型动力设备的手动排挡变速结构。设计过程中优先考虑了零件的加工工艺性，轮体的所有结构都可以通过常规的滚齿、钻孔、车削工序完成加工，不需要特殊的定制刀具，适合批量生产，同时减重孔的边缘都做了倒角处理，避免热处理过程中出现应力开裂的问题，也能减少装配时锐边划伤操作人员的风险。在实际运转过程中，齿轮的齿面啮合线沿齿宽方向全程接触，动力传递过程中没有轴向分力，降低了传动轴两端轴承的轴向载荷，能够延长轴承的使用寿命，适配的润滑方式为飞溅润滑，轮体转动时带起的润滑油可以直接覆盖齿面与中心轴孔的配合位置，不需要额外设计润滑油路，简化了变速箱的整体结构。
