单缸中心排气卧式磨坊蒸汽机结构设计

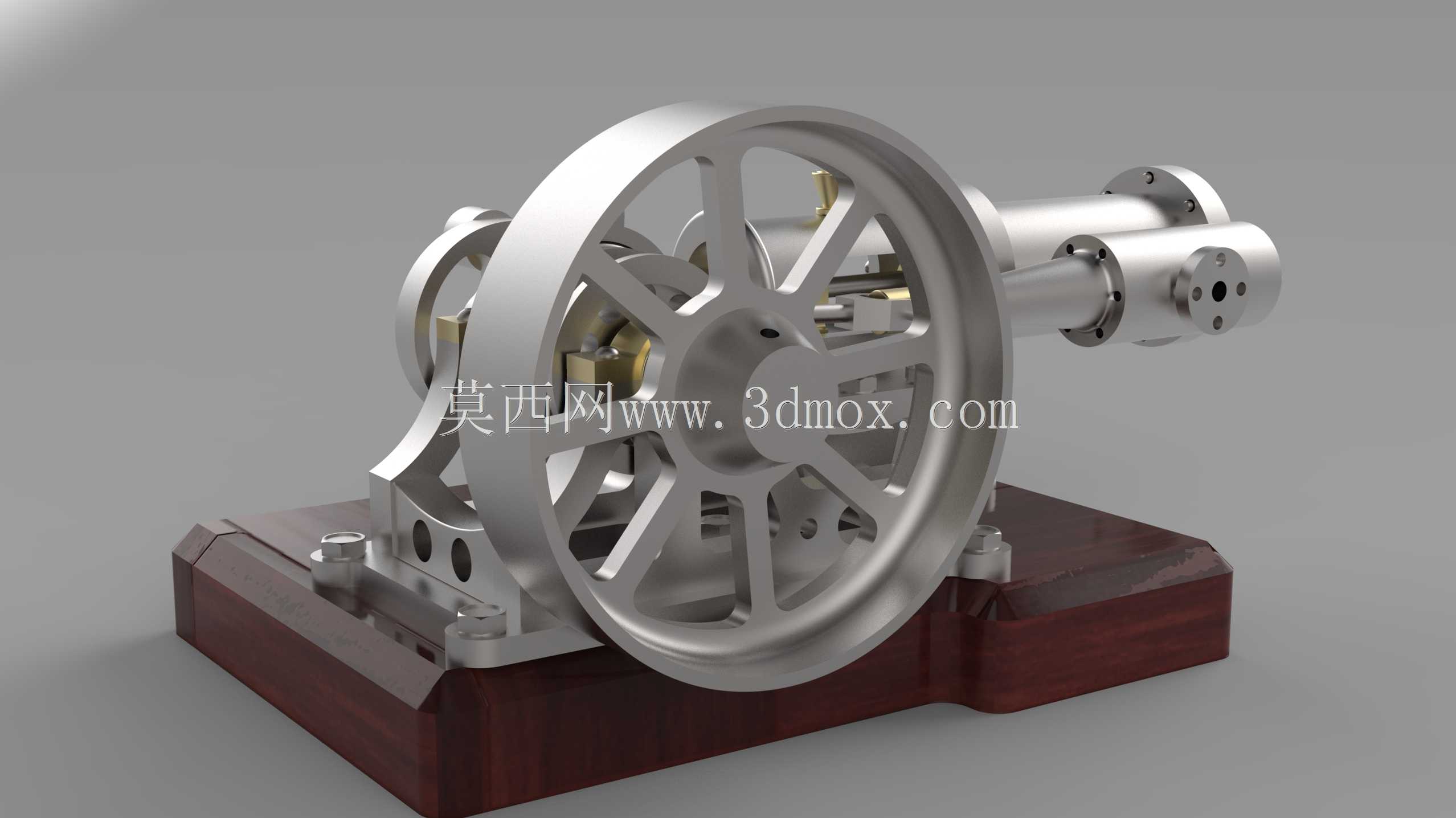

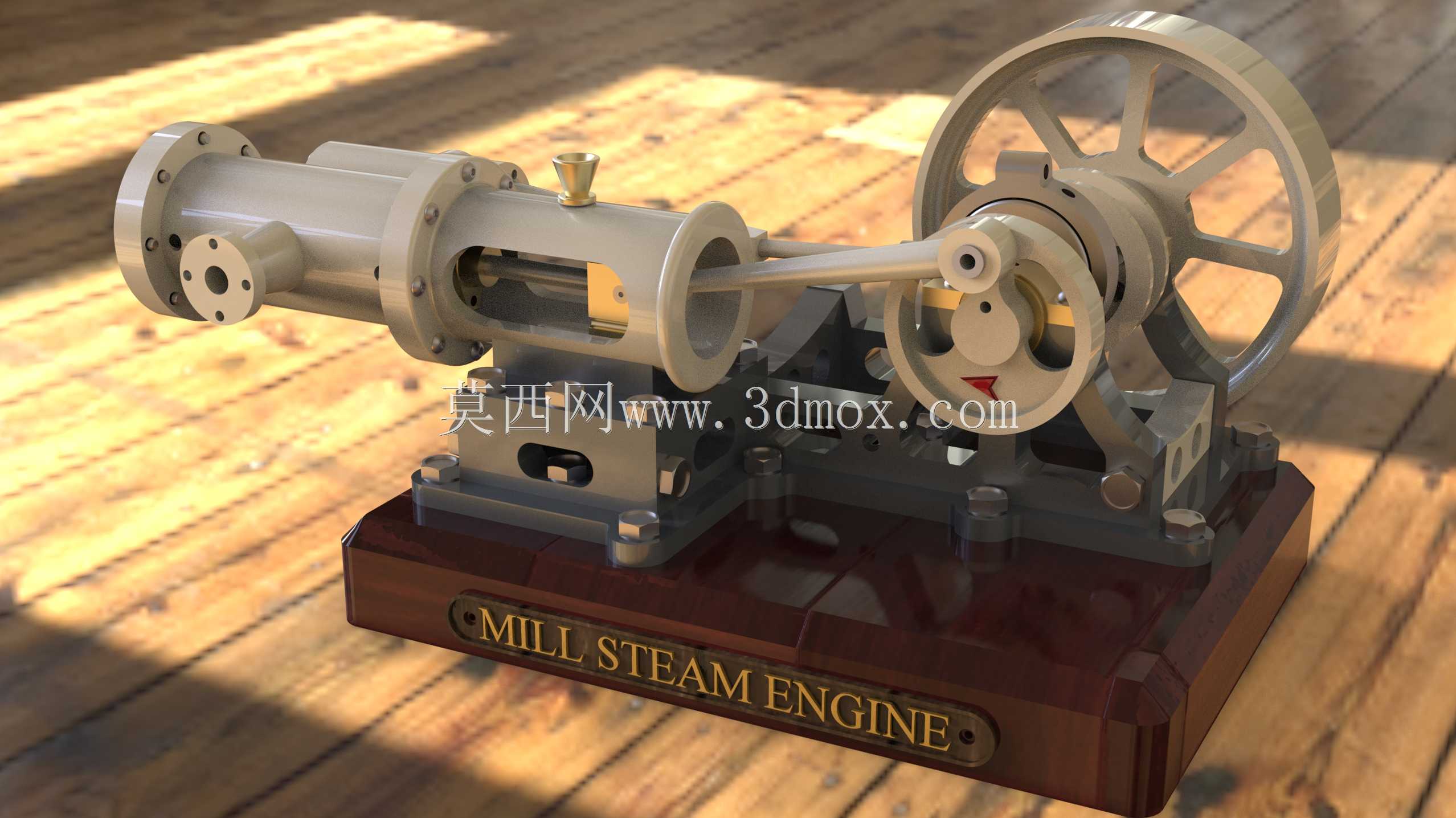

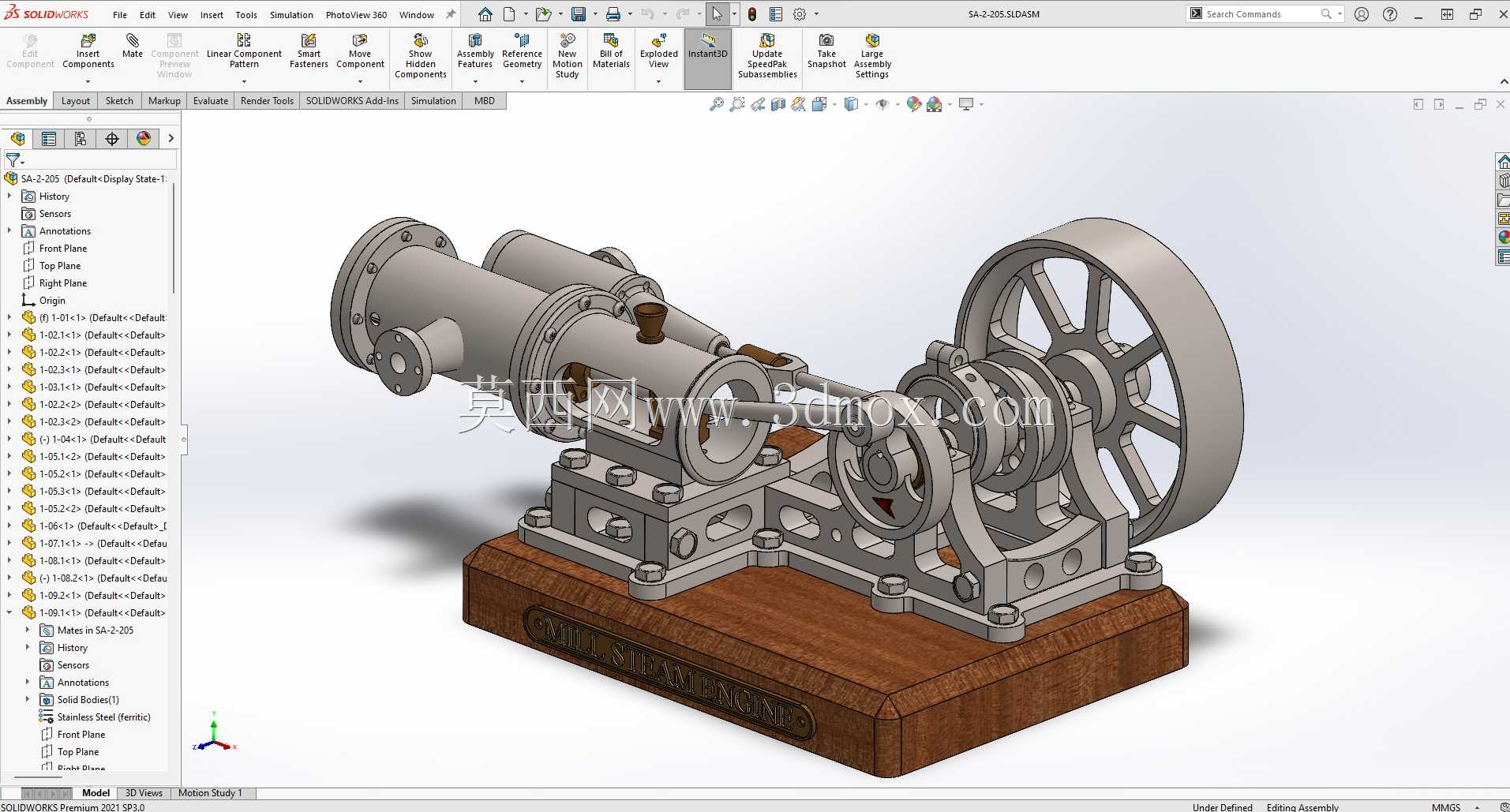

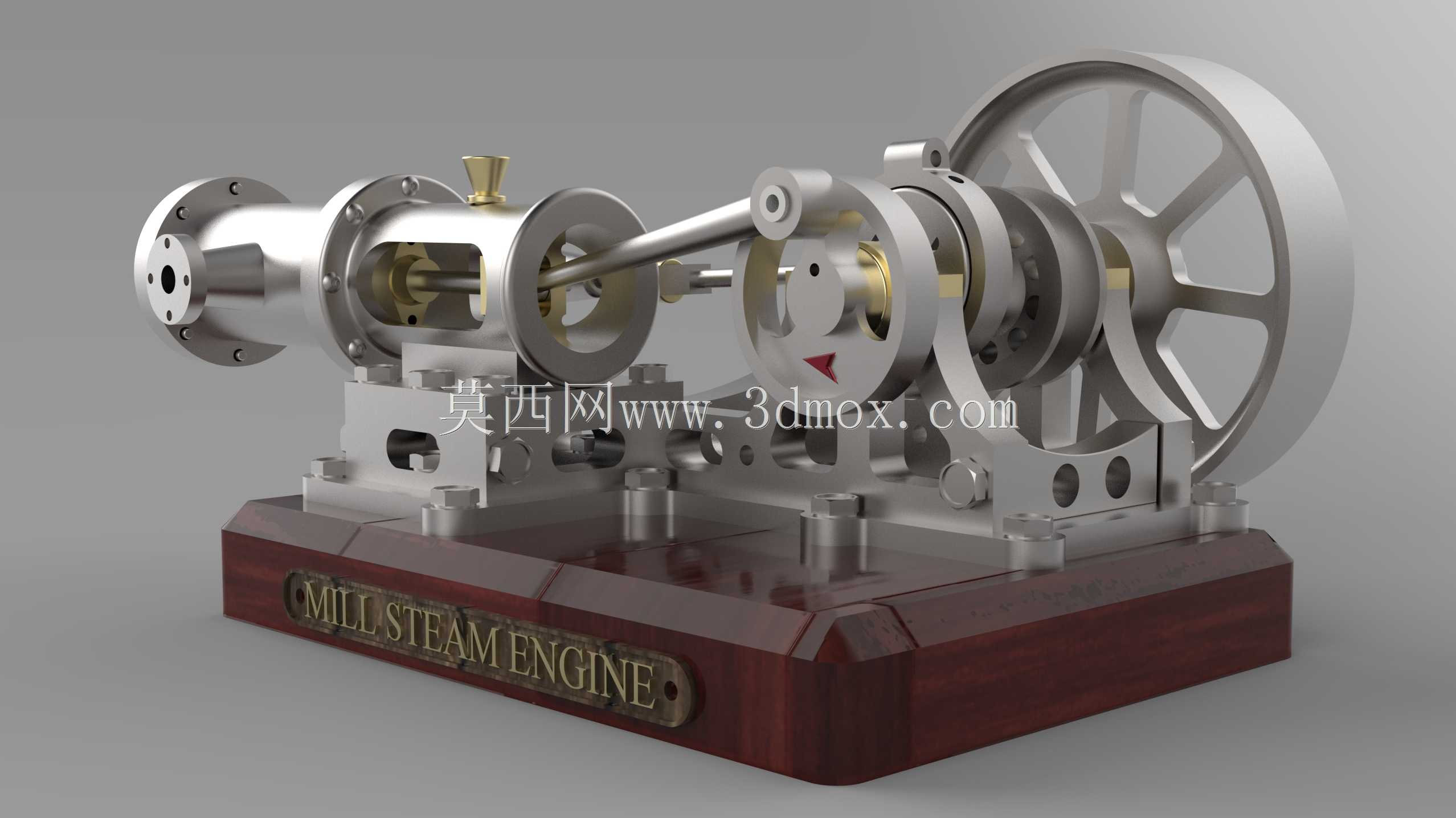

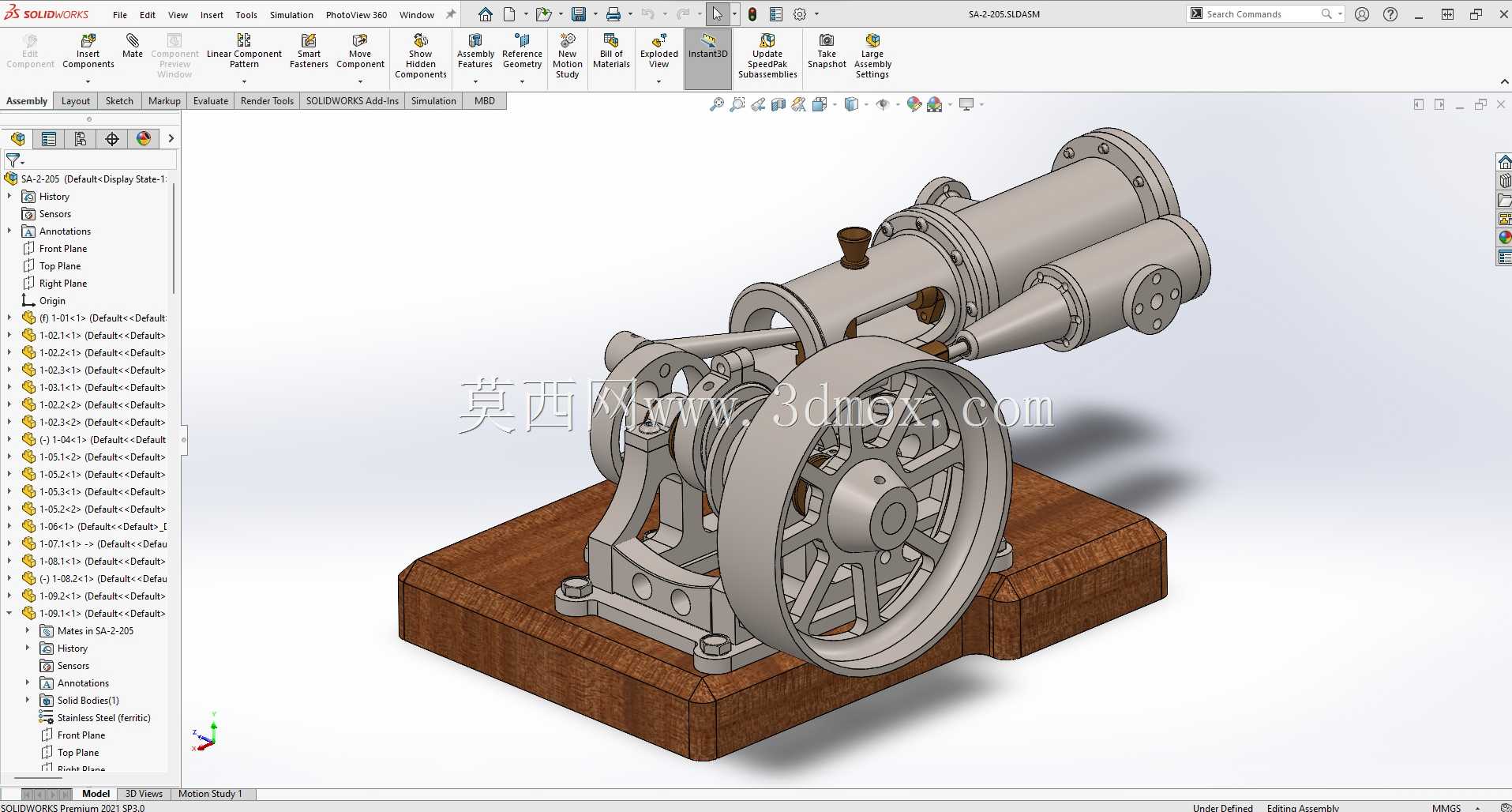

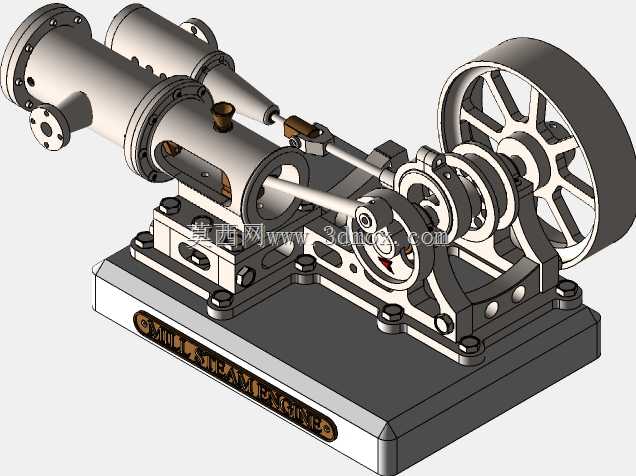

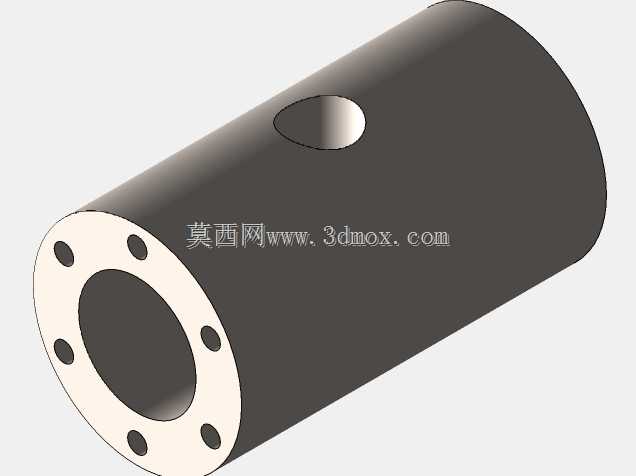

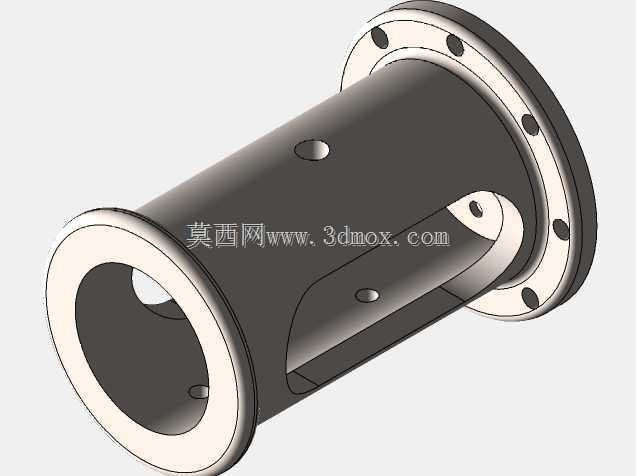

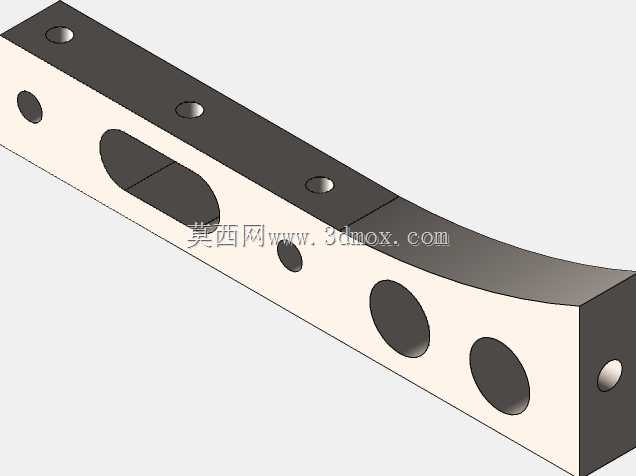

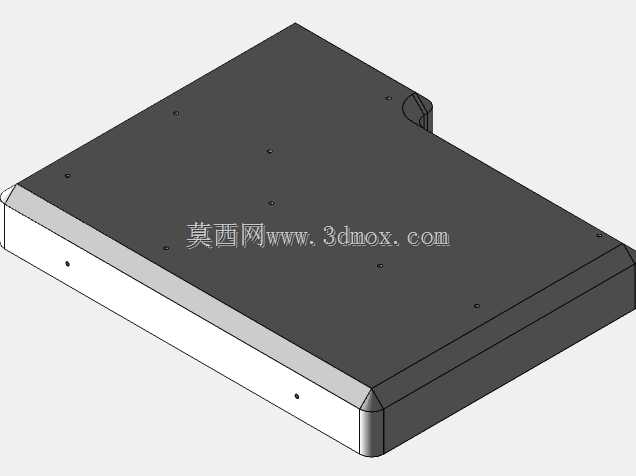

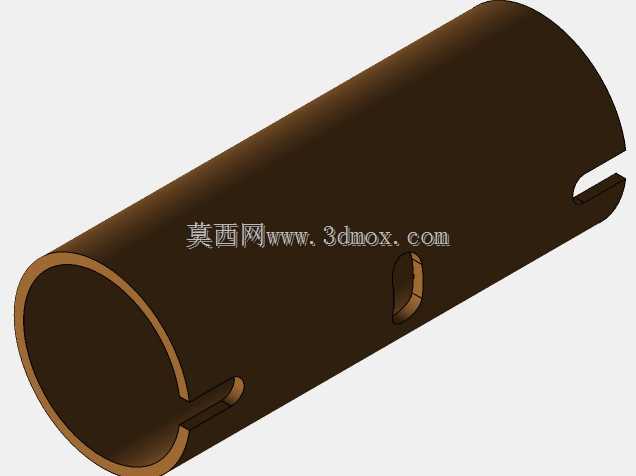

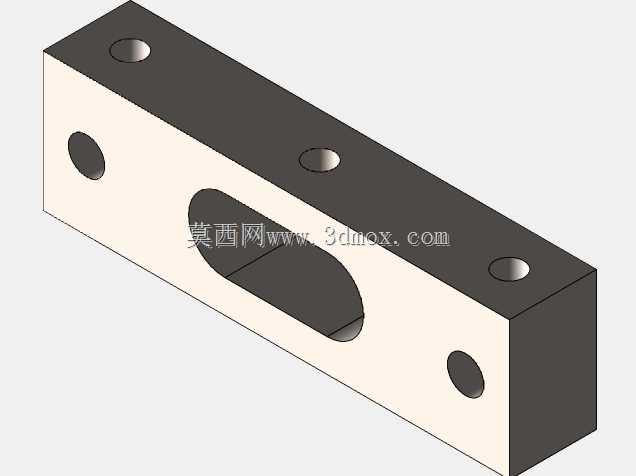

　　这款卧式单缸蒸汽机采用中心排气结构布局，主要适配小型磨坊类作业场景的动力输出需求，可作为传统谷物研磨、小型物料加工设备的核心动力源，在无电力供应的传统作业场景、复古动力演示场景以及机械原理教学场景中都能发挥作用。设备整体采用卧式安装布局，汽缸沿水平方向布置，有效降低了整机的重心高度，安装时无需搭建过高的承重台架，底座采用实木与金属结合的结构，既保证了运行过程中的减震效果，也预留了充足的安装固定孔位，可直接通过螺栓固定在混凝土或木质作业平台上，安装边界的长宽尺寸控制在小型作业台可容纳的范围内，不会占用过多生产场地空间。从功能特性来看，汽缸中心位置设置排气口，相比端部排气结构，能够缩短蒸汽排出的路径，

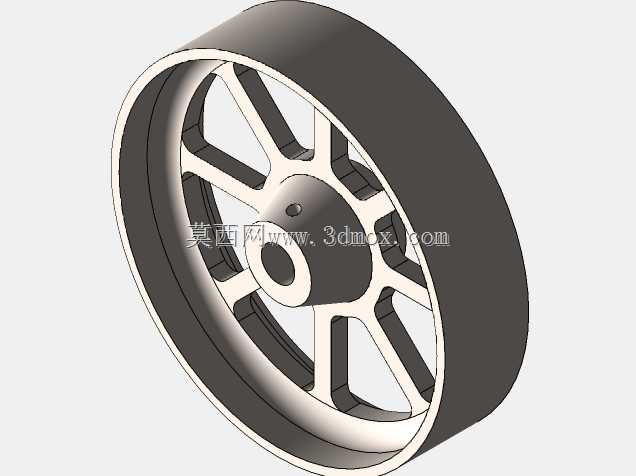

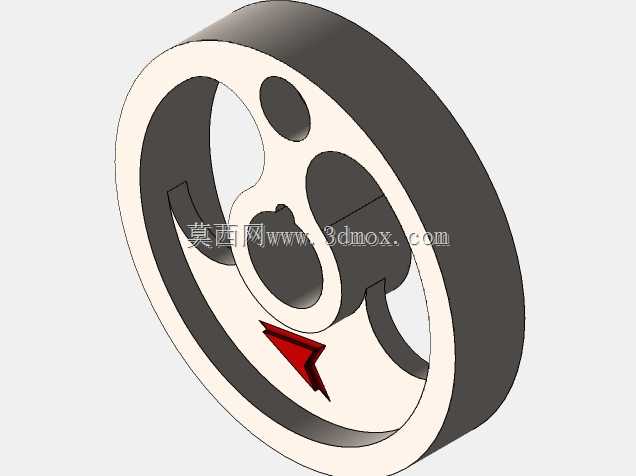

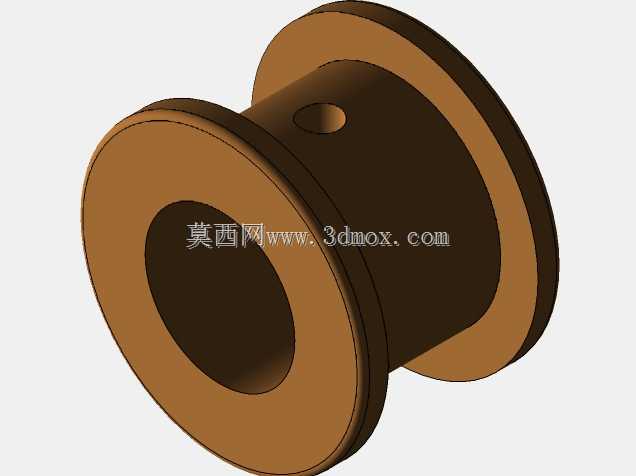

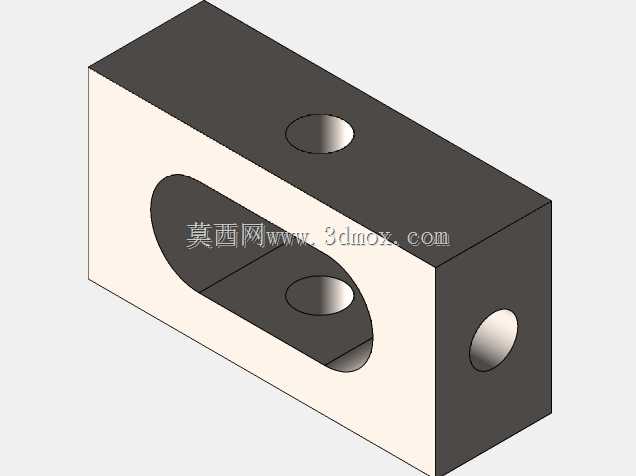

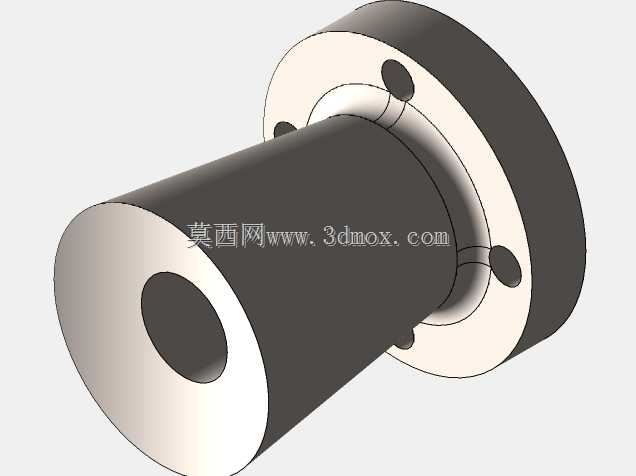

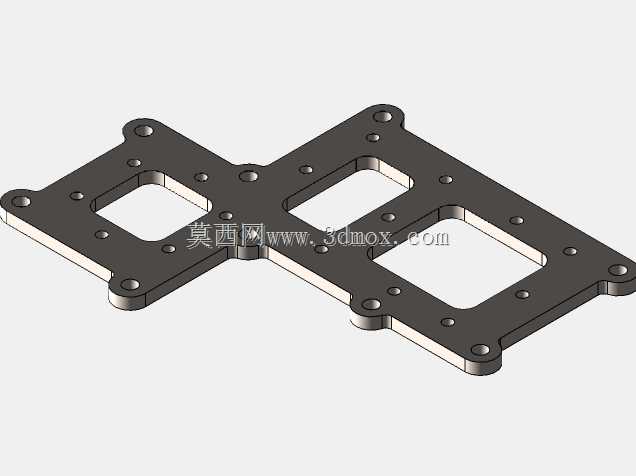

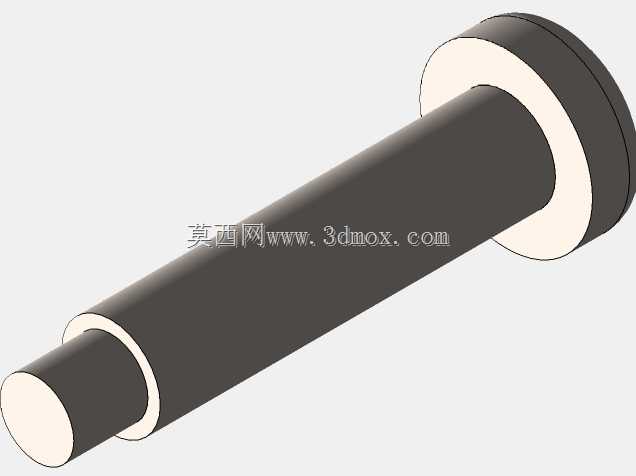

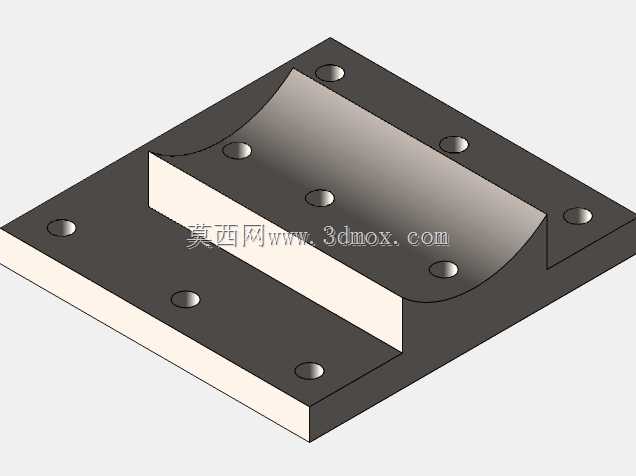

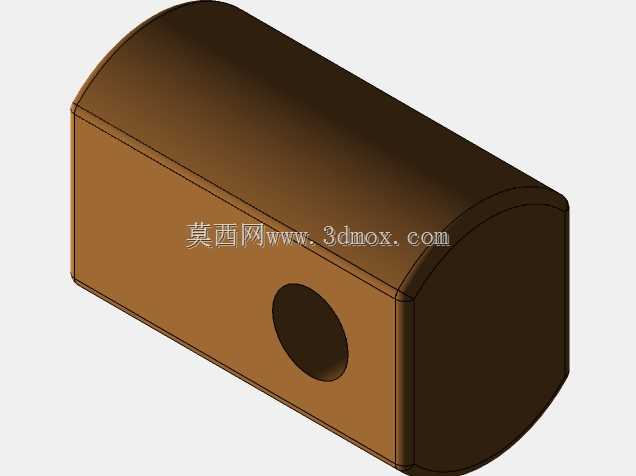

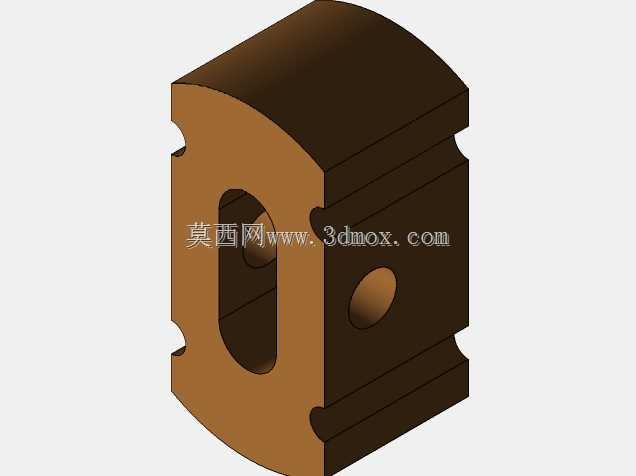

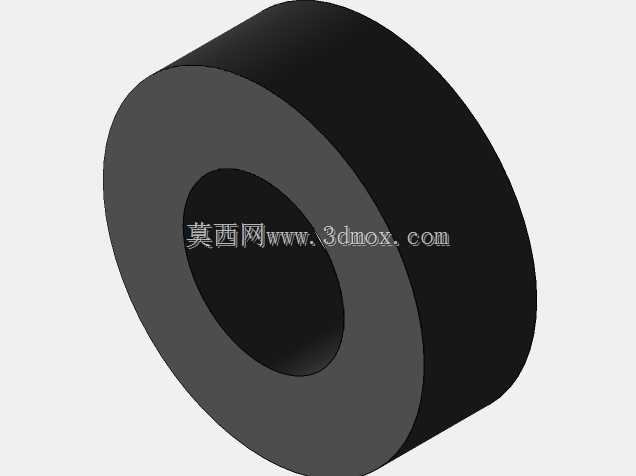

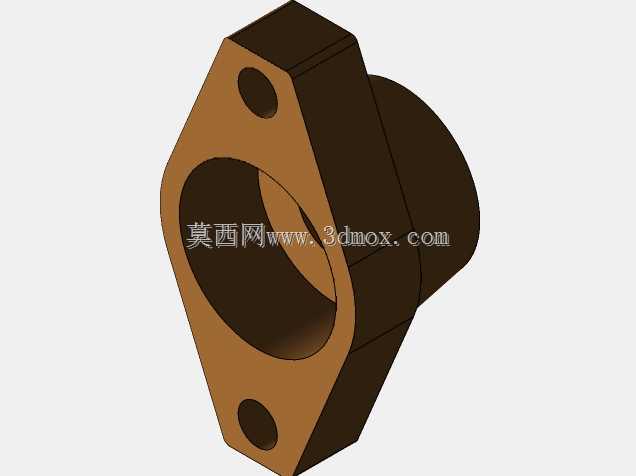

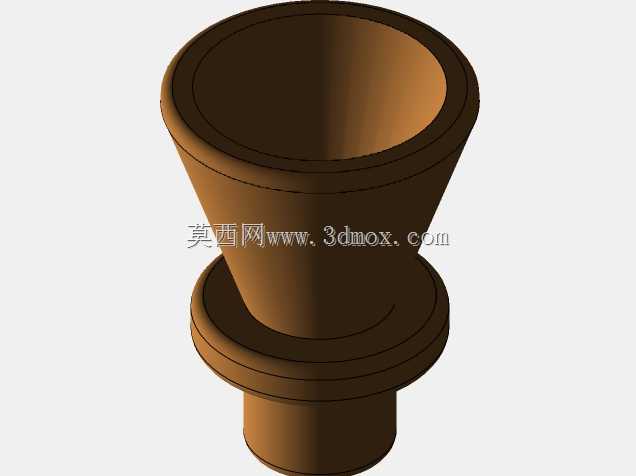

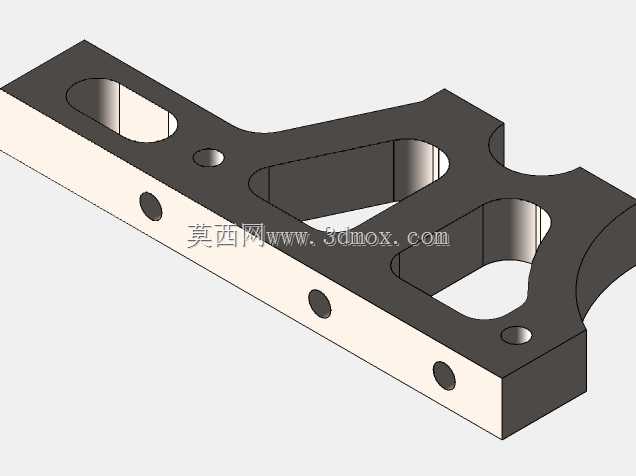

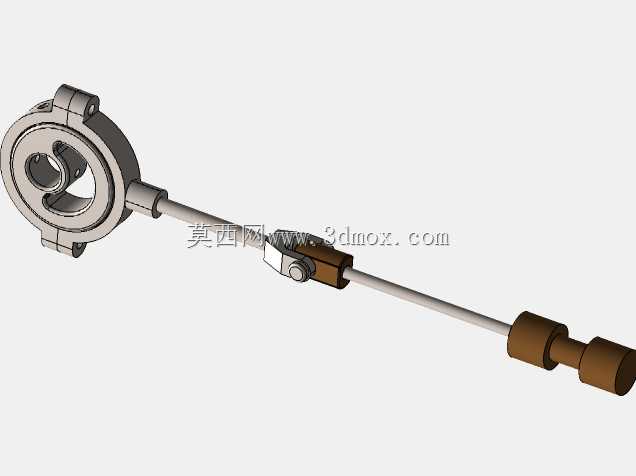

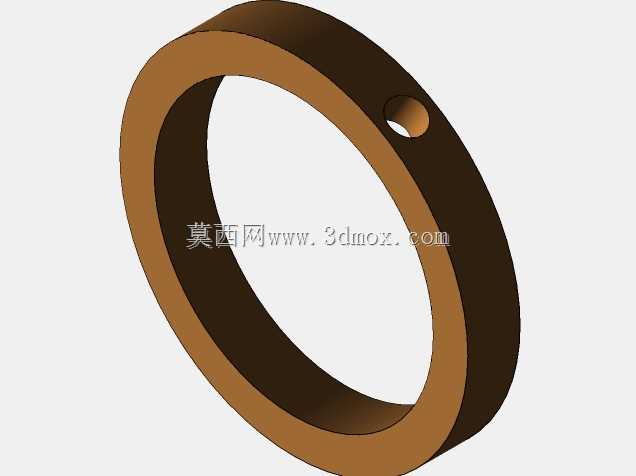

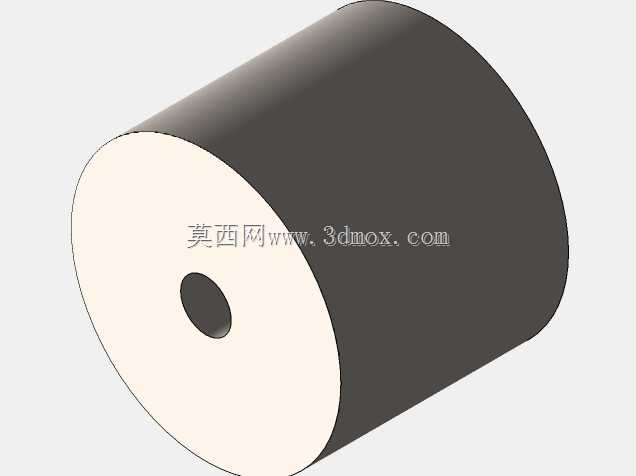

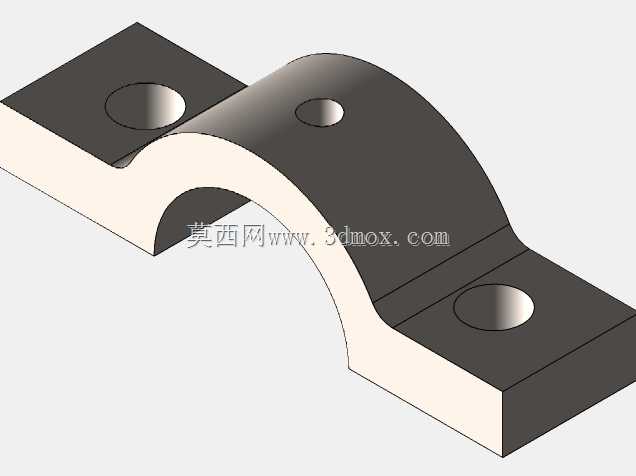

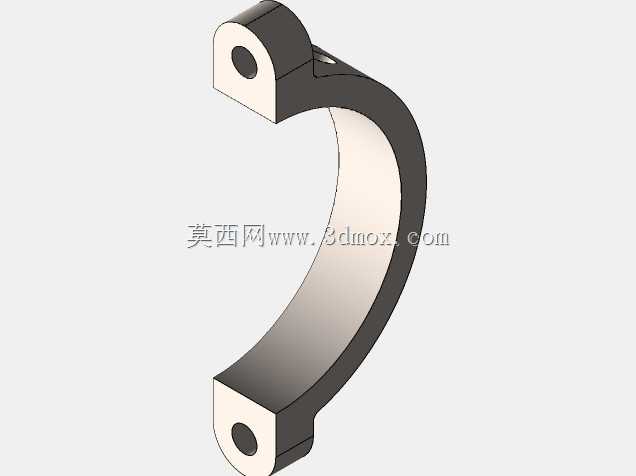

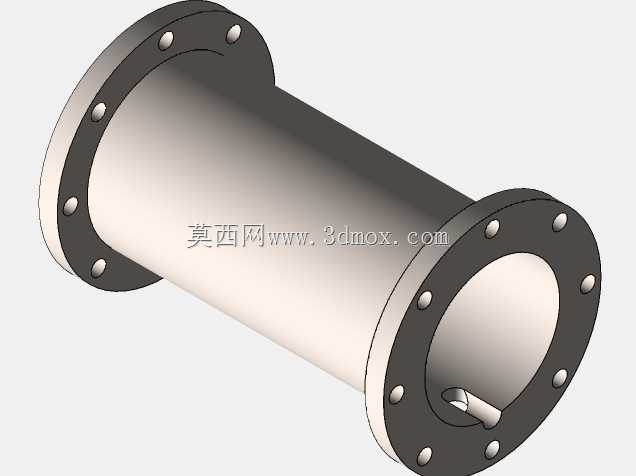

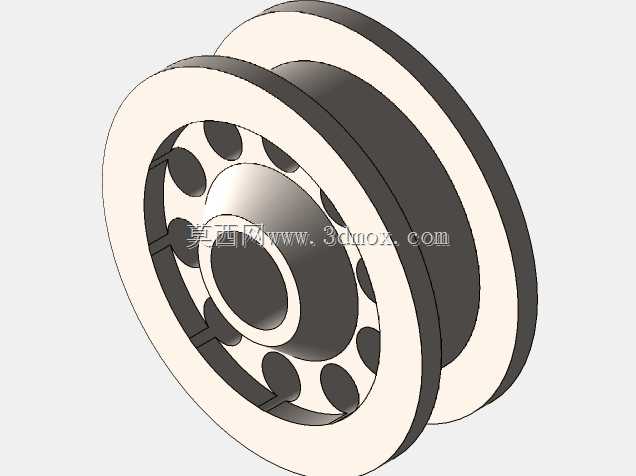

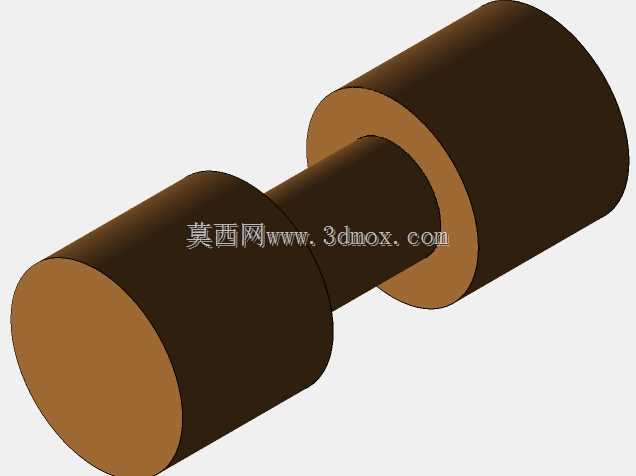

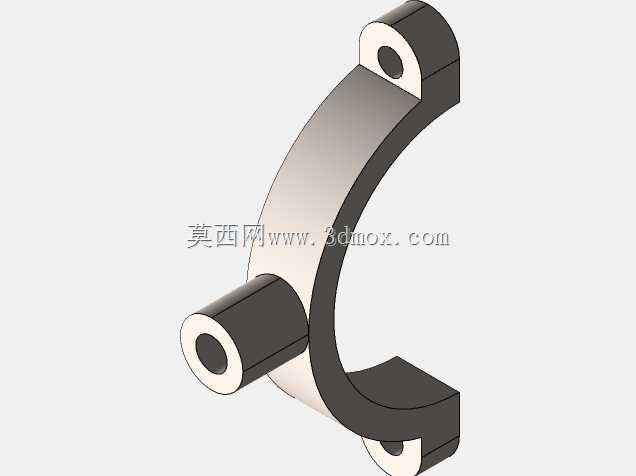

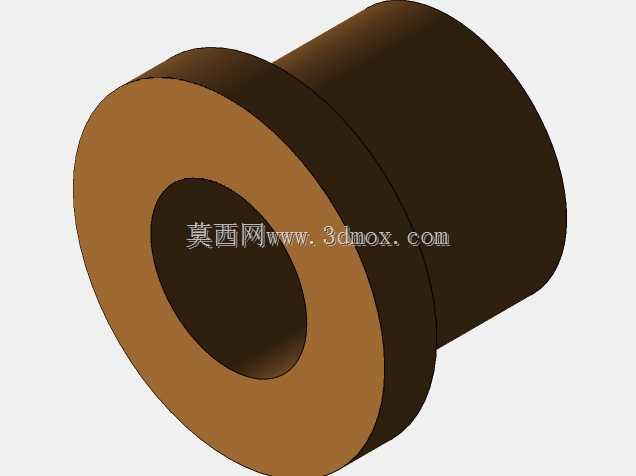

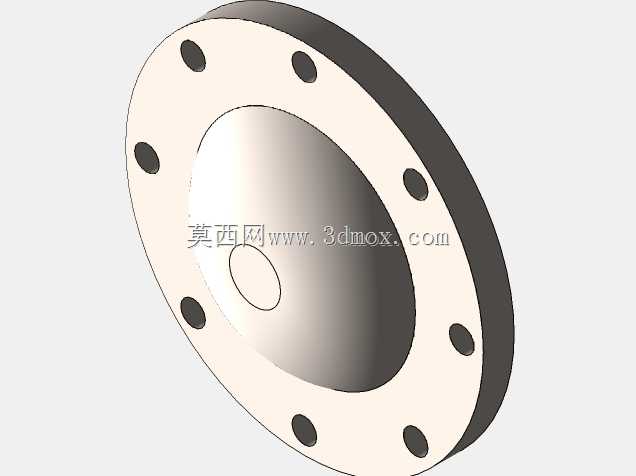

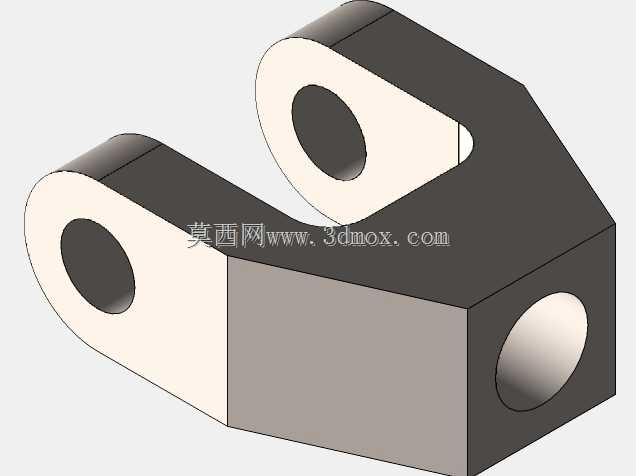

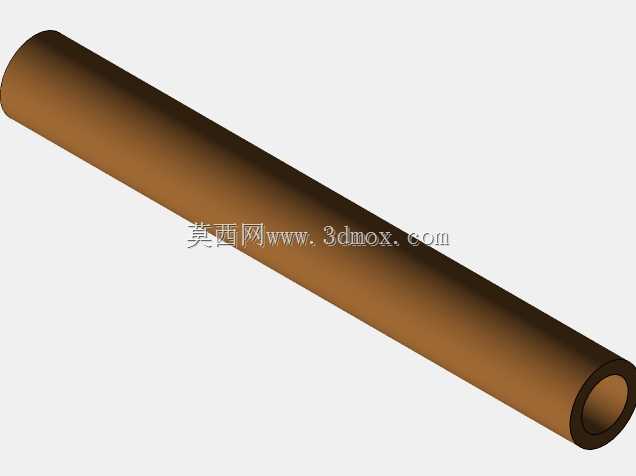

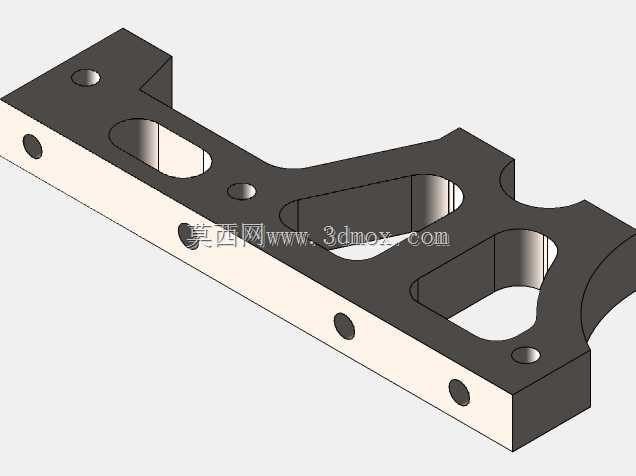

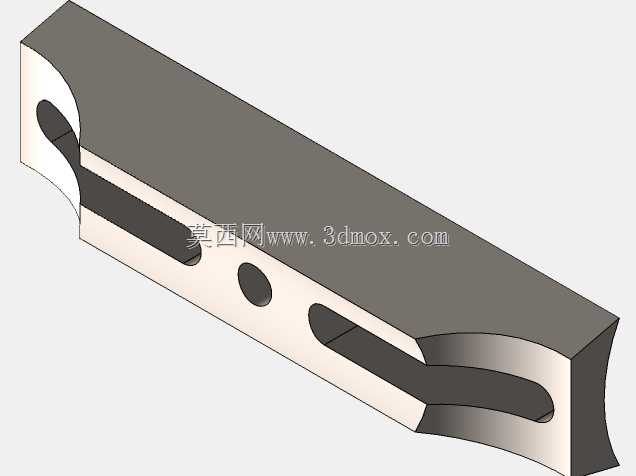

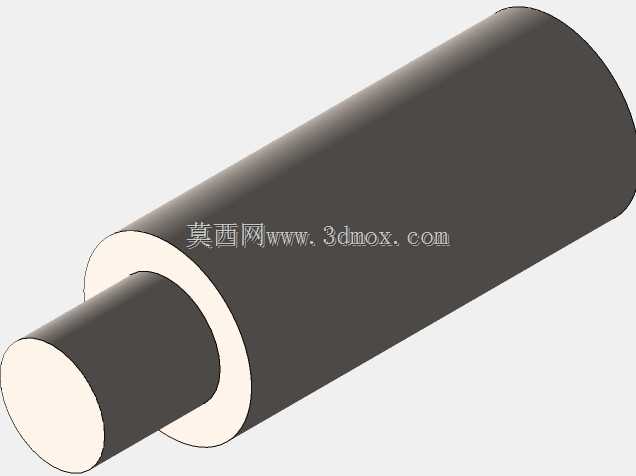

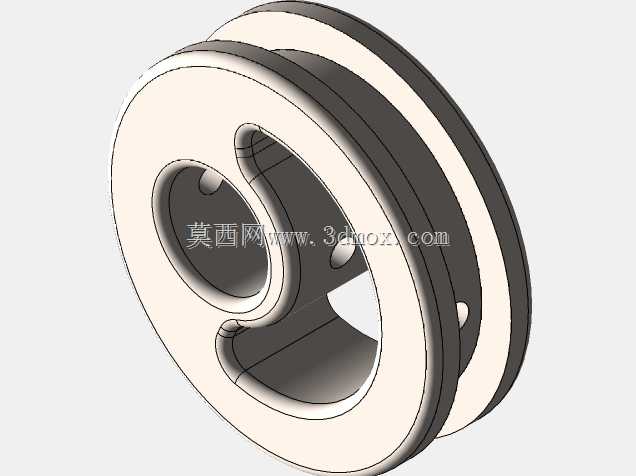

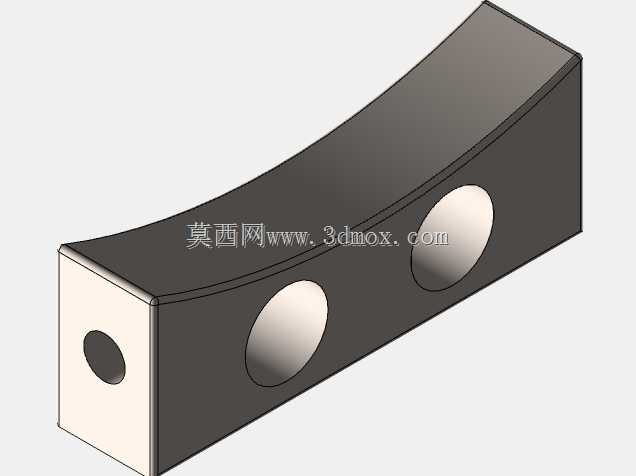

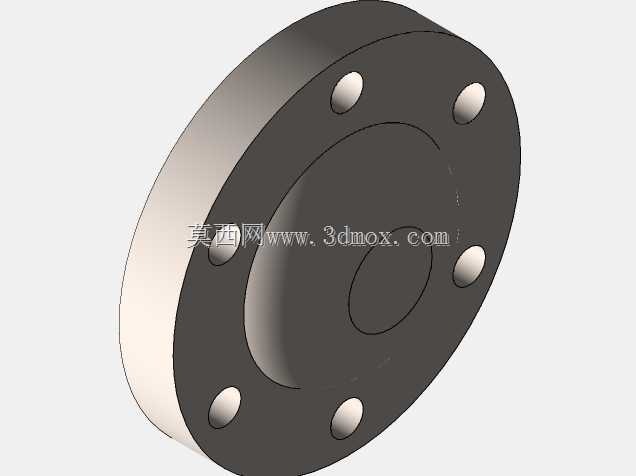

　　减少缸内残余废气对下一次进气冲程的干扰，提升蒸汽能量的利用效率；曲柄连杆机构采用偏心轮与连杆直连的设计，将活塞的水平往复运动直接转换为曲轴的旋转运动，再通过曲轴端部的大尺寸飞轮储存旋转惯量，抵消活塞往复运动产生的转速波动，保证输出轴的转动平稳性，飞轮外侧预留了皮带轮安装位，可通过平键连接直接输出扭矩，带动磨盘、传送带等作业负载。设计过程中优先考虑了结构的易维护性，汽缸端盖采用螺栓法兰连接，拆卸后可直接更换活塞密封环，无需拆解整个汽缸总成；滑动轴承部位设置了独立的注油杯，可在设备运行状态下补充润滑脂，减少停机维护的时间；底座上的各个支撑筋板采用等强度设计，在保证支撑刚度的前提下尽可能减少不必要的材料冗余，控制整机自重。

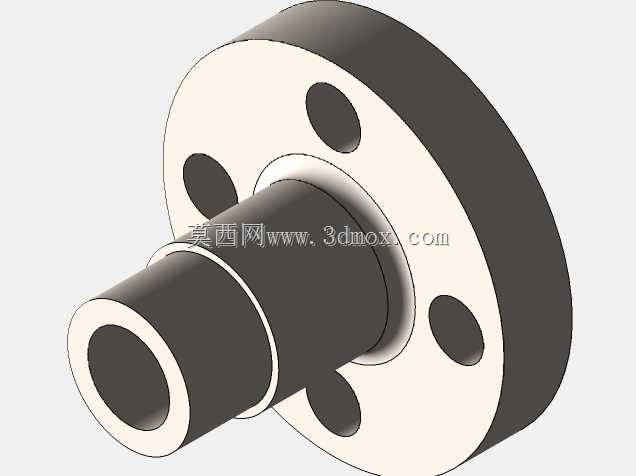

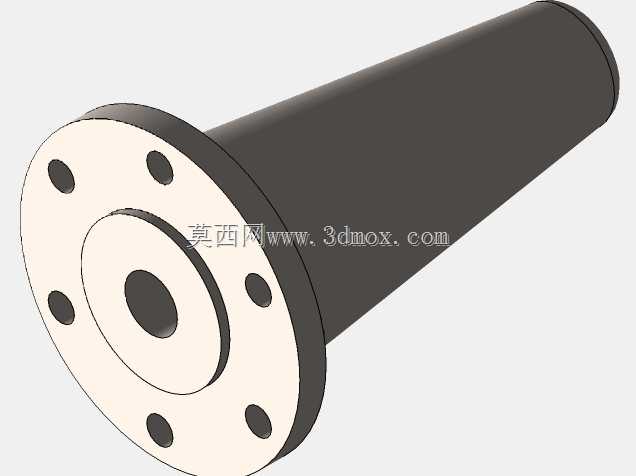

　　整机的运动部件全部做了运动干涉校验，活塞运行到前后止点时，连杆与汽缸内壁、曲柄与底座之间都预留了足够的安全间隙，不会出现运行卡滞的问题；排气口的连接法兰采用标准管螺纹规格，可直接对接通用规格的蒸汽管路与排气消音装置，无需额外制作转换接头。
