三缸摆动式曲柄飞轮蒸汽机结构

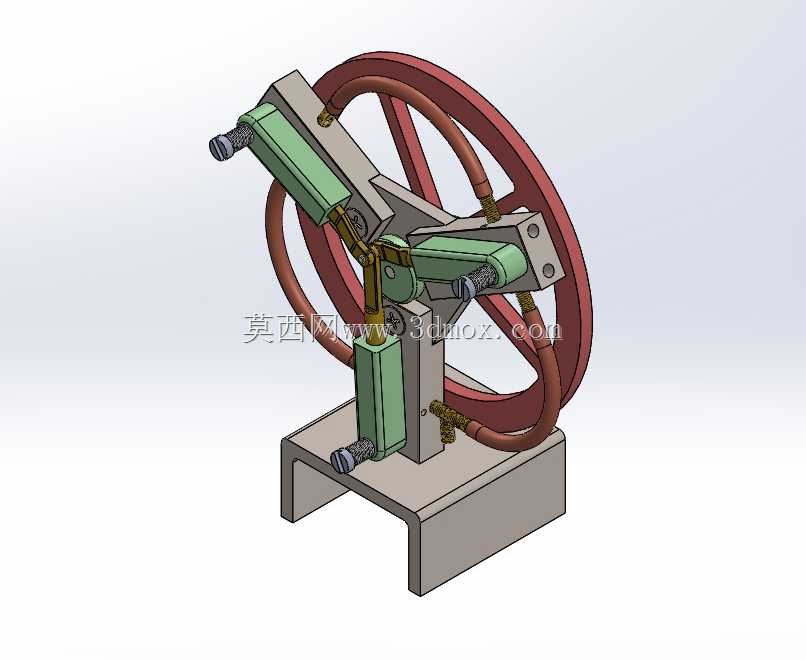

　　这款三缸摆动式动力装置，核心采用径向均布的三气缸布局，搭配单飞轮曲柄传动结构，常作为小型热力动力演示装置、原理教学载体，也可用于微型动力输出场景的原理验证，帮助从业者理解往复式动力向旋转动力的转换逻辑。从结构设计逻辑来看，三个气缸沿中心支架周向120°均匀排布，气缸采用铰接摆动式安装，无需额外的十字头滑块结构，直接通过气缸自身的小幅摆动适配曲柄的回转轨迹，大幅简化了整体传动链路，减少了运动副的数量，降低了加工与装配的精度要求。气缸的活塞端直接与曲柄轴上的三个偏心曲柄销铰接，三个曲柄销同样沿周向120°错位布置，保证动力输出的连续性，避免单缸结构的死点问题，运转过程中三个气缸交替做功，驱动曲柄轴持续旋转，

　　最终将动力传递给同轴安装的大直径飞轮，依靠飞轮的转动惯量平稳输出转速，抵消往复运动带来的转速波动。从安装边界来看，装置采用一体式U型铸造支架作为安装基座，基座底部预留有平整的安装接触面，可通过螺栓固定在试验台架或安装平面上，整体径向尺寸以飞轮外圆为最大边界，轴向尺寸紧凑，三个气缸的外伸端不超出飞轮的轴向投影范围，安装时无需预留过大的侧向操作空间，仅需在气缸进气管路连接侧预留管路排布空间即可。功能特性上，摆动式气缸的设计省去了传统蒸汽机的气门配气复杂结构，依靠气缸摆动过程中与基座上气道的对位实现进排气的时序匹配，结构更简单，故障率更低，适合教学演示场景下的反复拆装与运转测试，也能让初学者快速理解曲柄连杆机构的动力传递路径，

　　掌握活塞往复运动、曲柄回转运动、飞轮储能稳速之间的配合关系。在实际应用场景中，这类结构除了作为教学教具，也可作为小型低压蒸汽动力装置的原型，用于微型动力输出场景的原理验证，帮助设计人员快速验证三缸动力布局的动力平顺性、结构干涉情况，在建模过程中可直接复用其气缸铰接结构、曲柄错位布置的设计参数，缩短同类往复动力装置的开发周期。
