四旋翼无人机轻量化机架底盘结构设计

　　这款四旋翼机架底盘，主要面向小型消费级及教学实训类无人飞行器的装机需求，适配日常航拍、简易航测、教学实验等多种低空作业场景，作为整架无人机的核心承载基体，需要承担飞控板、电池、电调、桨叶动力组件的全部安装载荷，同时还要抵消飞行过程中桨叶转动带来的持续振动，以及起降瞬间的地面冲击载荷。

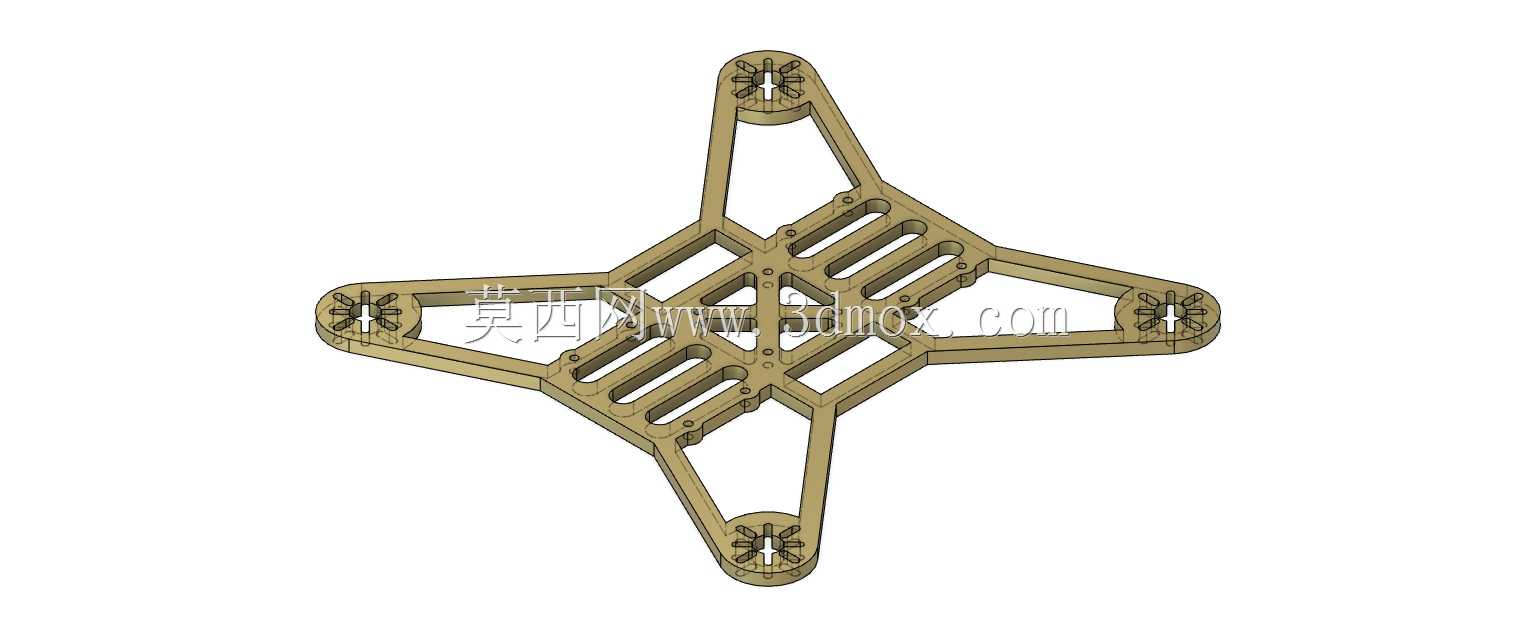

　　从结构设计逻辑来看，整体采用X型四臂对称布局，四个机臂末端预留统一规格的动力电机安装位，安装孔位匹配常规22系列、23系列无刷电机的固定孔距，机臂向外延伸的长度经过重心匹配核算，能保证四个桨叶转动时不会出现气流干涉，同时让整机重心落在底盘几何中心区域，降低飞控的姿态校准难度。中心区域做了密集的格栅式镂空减重设计，在不降低整体结构抗弯、抗扭强度的前提下，尽可能削减非必要的实体材料重量，镂空区域同时预留了飞控模块、电调、电源模块的走线空间，避免装机时线路杂乱缠绕，也能减少飞行过程中的风阻。

　　安装边界方面，底盘中心安装平面预留了多组标准孔位，可适配主流的迷你飞控、分电板安装尺寸，电池绑带穿槽设置在中心区域两侧，可适配不同容量的2S、3S锂聚合物电池固定，满足不同续航需求的装机配置。机臂与中心连接区域做了加强筋过渡处理，避免飞行中急转、升降时机臂根部出现应力集中断裂的问题，四个机臂末端的电机安装座做了下沉式设计，能让电机安装后桨叶平面与底盘保持合理高度差，避免桨叶转动时剐蹭底盘结构。

　　底盘整体采用一体化成型思路，没有额外的拼接装配结构，减少了装机时的紧固件数量，也降低了装配误差带来的振动问题，结构表面的过渡圆角处理，既可以减少飞行时的空气紊流，也能避免装机、调试过程中尖锐边角划伤线路或者操作人员。日常使用中，这款底盘可以适配室内外的小型四旋翼装机需求，不管是新手入门的练习机组装，还是课程实训中的飞行器结构验证，都能满足基础的承载与安装要求，对称式的结构设计也方便做动平衡调试，降低整机调试的工作量。
