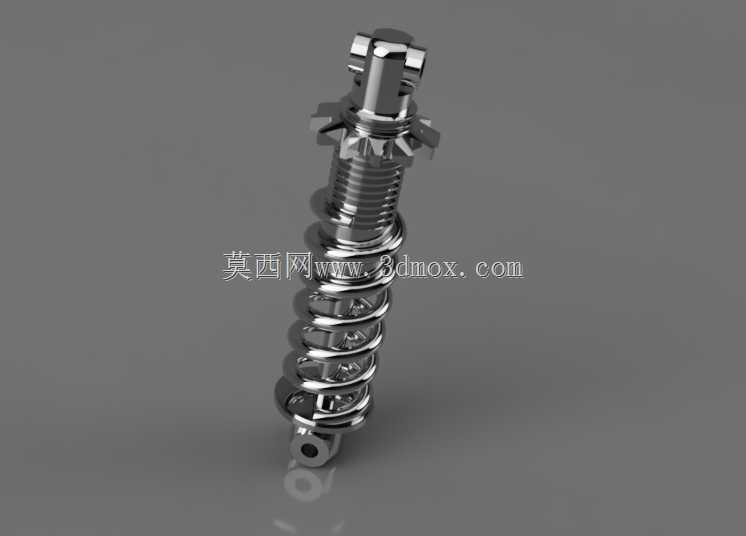

乘用车螺旋弹簧式减震悬架结构

　　该结构属于底盘行驶系统核心缓冲部件，主要应用在乘用车辆前后桥位置，承担车身与车轮之间的力传递与震动过滤作用，日常行驶过程中，路面传递的颠簸冲击会先作用在车轮端，再通过该结构完成能量缓冲，避免刚性冲击直接传递到车身，既提升驾乘人员的乘坐舒适度，也能减少车身钣金、内饰件长期受震动出现的松动异响问题，同时在车辆过弯、变道时，该结构还能配合横向稳定杆、控制臂约束车轮的跳动轨迹，保证轮胎与地面的有效接触面积，提升车辆行驶的操控稳定性与制动安全性。从结构设计来看，该款采用圆柱螺旋弹簧与筒式阻尼芯同轴布置的方案，螺旋弹簧承担主要的垂直载荷支撑，根据不同车型的整备质量、轴荷分配参数，弹簧的线径、螺距、有效圈数都经过匹配计算，保证空载、

　　满载状态下悬架的静挠度处于合理区间，避免出现过硬颠簸或者过软拉不住车身的问题；中间的阻尼芯内部设置有阀系结构与液压油腔，通过油液流过阀片的阻尼力消耗弹簧往复弹跳的能量，避免车辆经过颠簸后出现多次余震。上端的安装接头设计有连接耳与锁紧结构，用于和车身减震塔位置固定，安装面的角度经过匹配，适配不同车型减震塔的安装倾角，避免安装后出现应力集中；下端的吊耳结构用于连接转向节或者下摆臂，连接孔的尺寸与配套的连接螺栓、衬套参数匹配，保证铰接位置可以随车轮跳动产生小角度转动，不会出现运动干涉。建模过程中需要重点关注弹簧与阻尼芯的同轴度公差，以及上下安装点的相对位置尺寸，这些参数直接决定了装车后悬架的运动行程是否符合设计要求，

　　避免车轮跳动到极限位置时弹簧出现并圈、阻尼芯触底的问题；同时还要预留足够的周边间隙，考虑悬架跳动、转向时的最大位移量，避免与周边的轮罩内衬、刹车管路、半轴等部件发生剐蹭干涉。阻尼芯的外筒表面做了光滑处理，配套的防尘罩结构可以阻挡泥沙、污水进入油封位置，延长阻尼芯的使用寿命，上端的调节结构还可以根据需求调整弹簧预紧力，适配不同的使用场景需求。
