三轴联动带夹持末端多关节机械臂结构

项目分类:工业机器人 发布时间:2022-02-22 ID:558640
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构
  • 三轴联动带夹持末端多关节机械臂结构

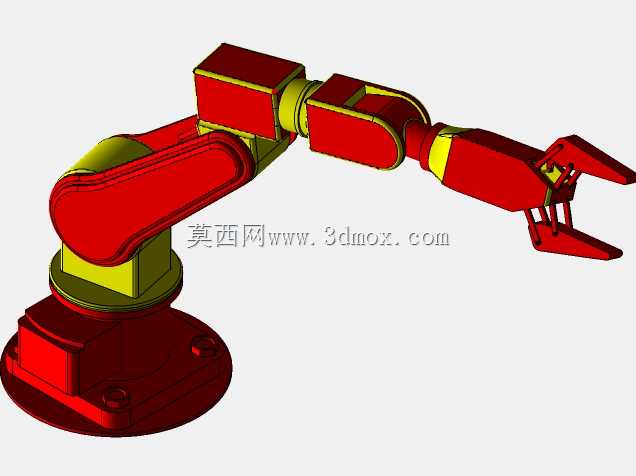

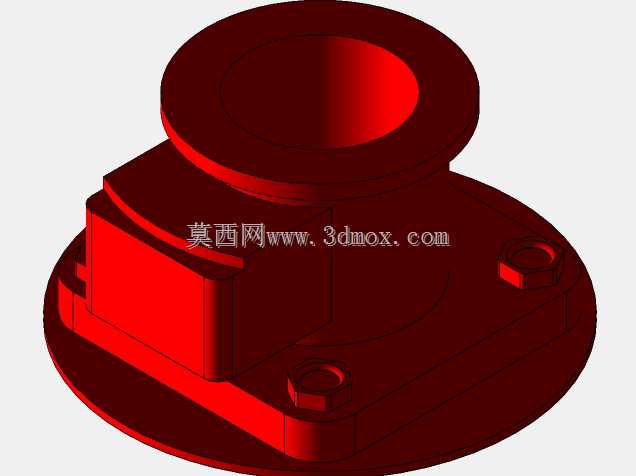

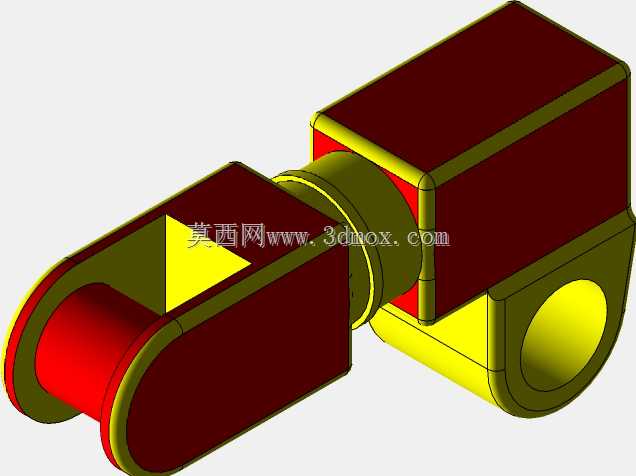

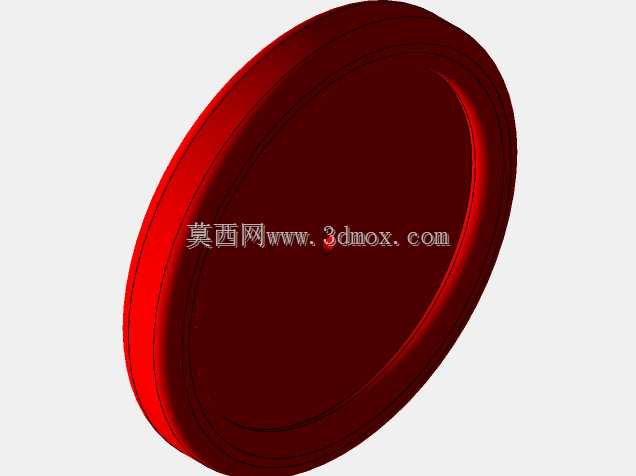

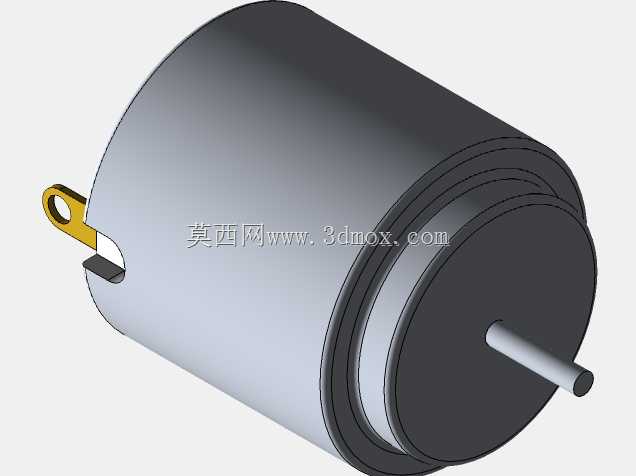

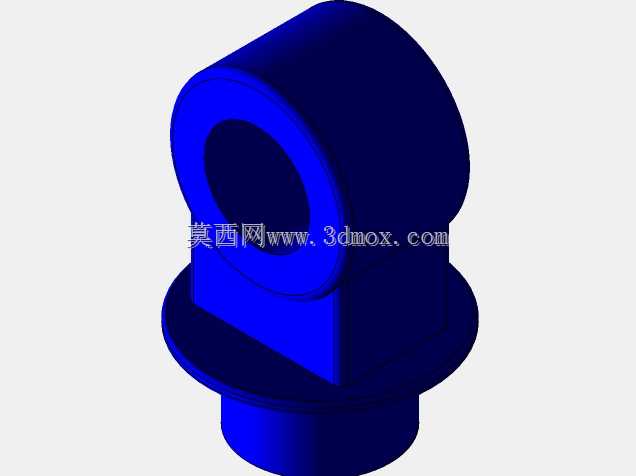

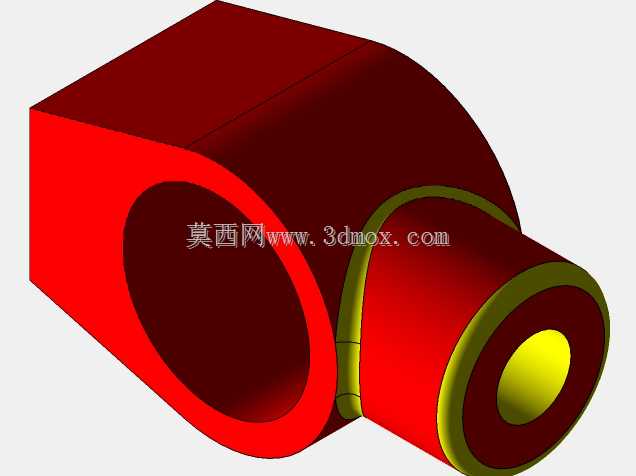

  这款多关节机械臂的结构设计,核心围绕三轴空间运动能力搭建,可覆盖作业半径内的柱面空间作业范围,末端配套的夹爪结构能适配规则形状工件的抓取、转移、上下料动作,在3C电子小件装配、轻工生产线物料转运、教学实训台架搭建场景中都能适配对应工位需求。从结构设计逻辑来看,底座采用圆盘式安装结构,底部预留的螺栓过孔可直接固定在型材工作台、设备机架顶面,安装时需保证底座安装面平面度公差不超过0.1mm,避免关节转动时出现附加径向载荷,加速关节铰接处的磨损。底座上方的腰转关节承担整臂水平方向的回转动作,内部预留的走线槽可将动力线缆、信号线缆从底座中心通孔引出,避免臂体转动时线缆出现拉扯、缠绕问题。大臂与腰转关节的铰接处、

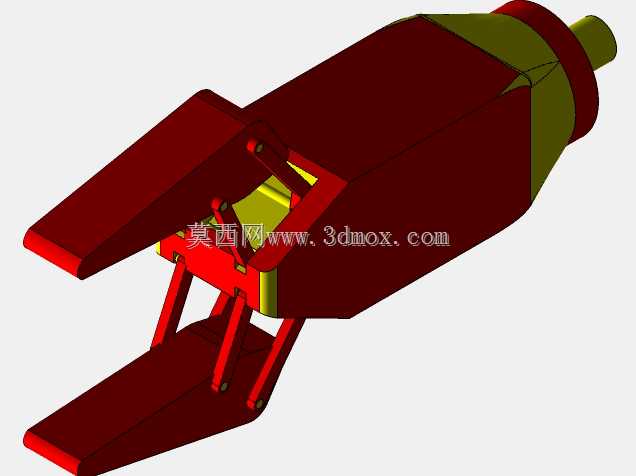

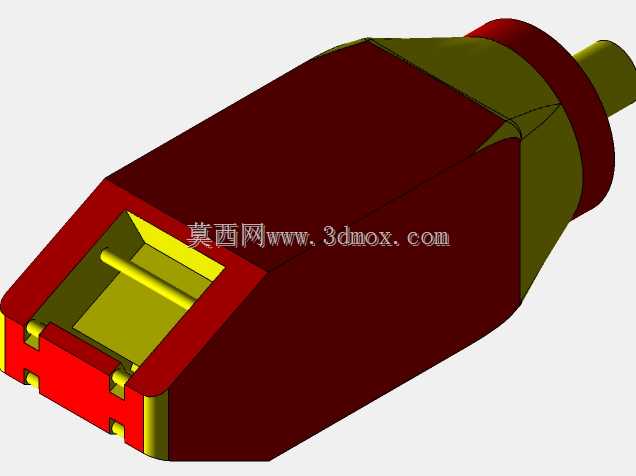

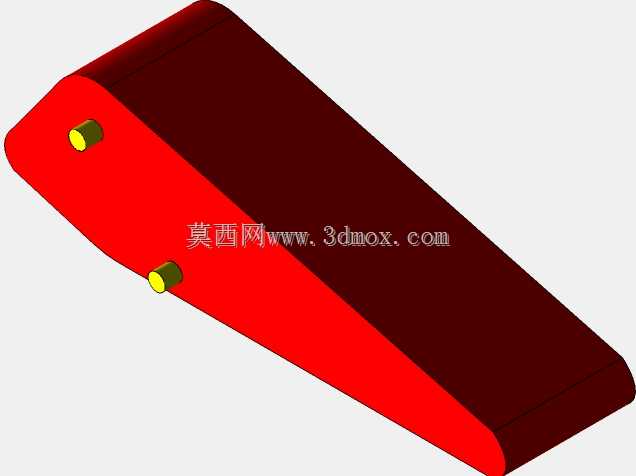

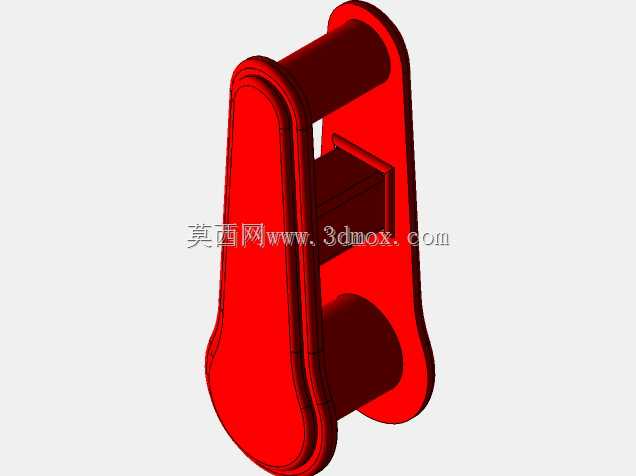

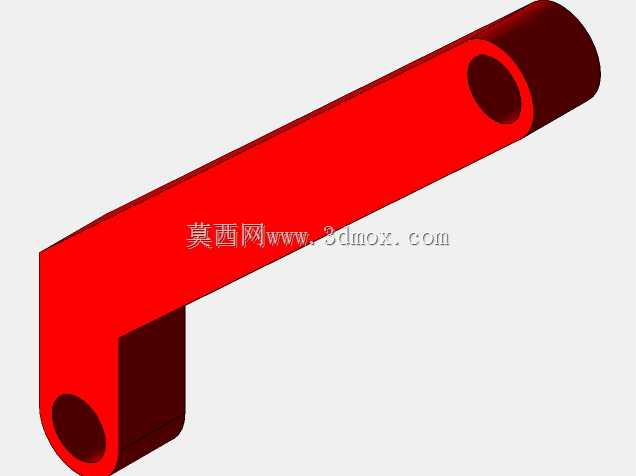

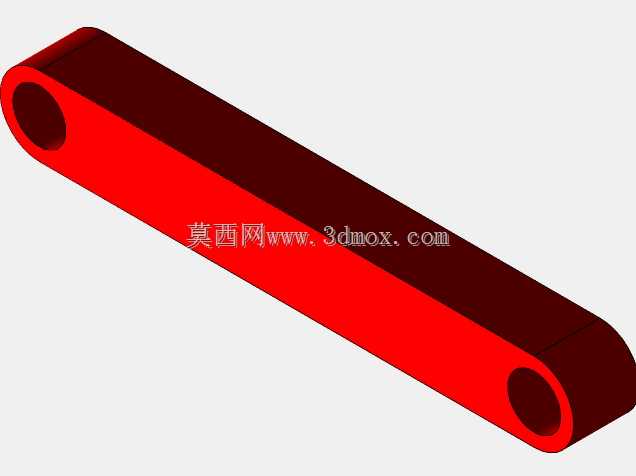

  小臂与大臂的铰接处分别对应两个俯仰运动轴,配合腰转的回转轴,刚好实现三个自由度的空间位置调整,每个关节的铰接位置都设计了限位凸台,可根据实际工位的作业范围调整机械硬限位的位置,防止臂体运动过程中与周边设备、工装发生碰撞。末端夹爪采用平行开合的结构形式,夹指内侧预留了防滑垫安装槽,可根据抓取工件的材质更换橡胶、聚氨酯等不同材质的防滑垫,既可以提升抓取摩擦力,也能避免夹伤工件表面。设计过程中对各关节的负载分配做了匹配,大臂结构采用内部加筋的盒式结构,在保证整体结构刚性的前提下尽可能降低臂体自重,减少关节处的驱动力矩需求,各转动副的位置都预留了轴承安装位,可适配深沟球轴承或滑动轴套的安装方案,根据实际负载等级、

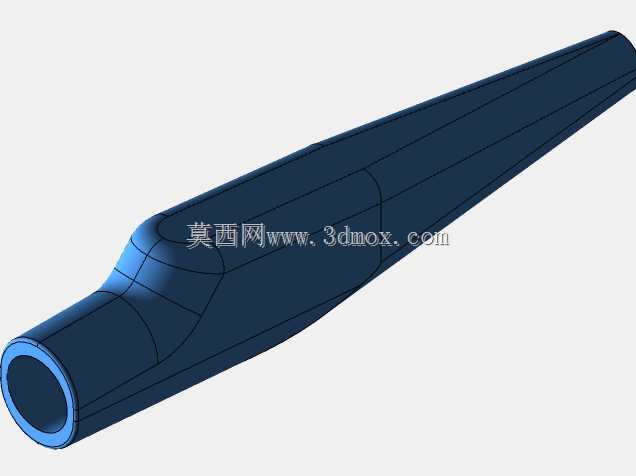

  运动速度要求选择对应的铰接配件。臂体的外形采用圆弧过渡的包覆设计,既可以避免运动过程中棱角剐蹭周边管线、操作人员,也能减少车间粉尘在结构缝隙的堆积,日常维护时仅需定期检查各铰接处的紧固件松紧、加注润滑脂即可,不需要复杂的拆解维护。安装时需注意臂体完全伸展状态下的末端最大下垂距离,预留足够的下方作业空间,同时要核算底座安装螺栓的剪切强度,保证臂体带载全速运动时底座不会出现松动移位。
