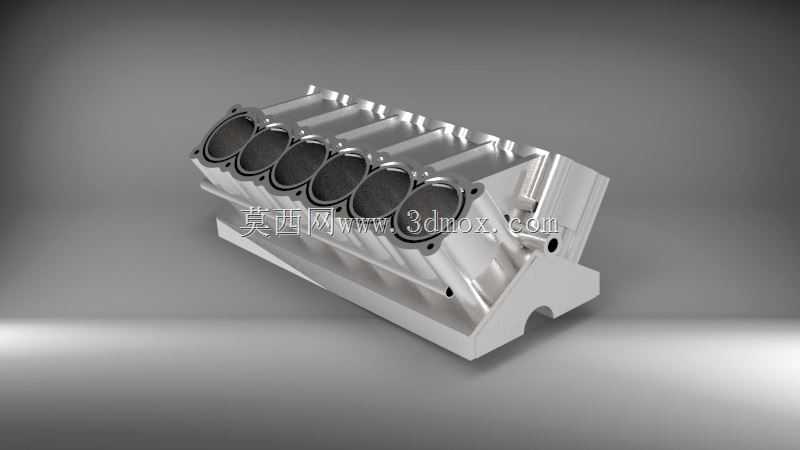

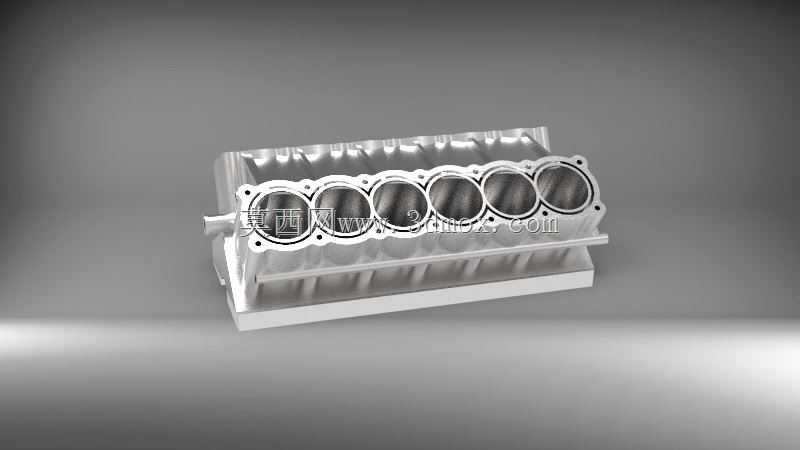

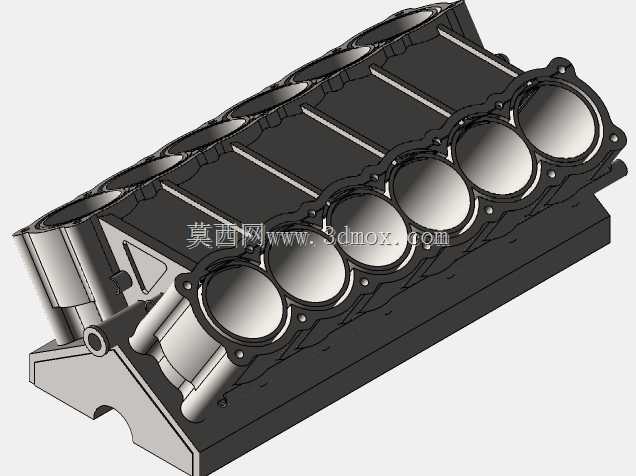

V型12缸内燃机气缸体结构设计

　　V12气缸体作为大排量内燃机的核心承载基体，在高性能乘用车辆、重型工程机械、大型船舶辅机、固定式发电机组等场景中承担着整台动力单元的骨架作用，所有曲柄连杆机构、配气机构、冷却润滑回路、燃油供给附件都要依托缸体完成定位安装，其结构设计的合理性直接决定了动力单元的运行稳定性、NVH表现与服役寿命。从结构布局来看，该缸体采用60度夹角V型排布设计，两列各6个气缸沿曲轴轴线方向对称分布，这种布局能在保证12个气缸大排量输出的前提下，大幅缩短整机轴向长度，相比同排量直列布局机型，曲轴总长可缩短近40%，有效降低曲轴高速旋转时的扭转变形量，适配高转速大马力的动力输出需求。缸体本体采用整体式龙门结构设计，曲轴箱部分下沉至曲轴轴线以下，

　　相比平分式缸体拥有更高的整体抗弯扭刚度，可承受12个气缸交替点火产生的高频交变冲击载荷，避免高负荷工况下缸体变形引发的气缸密封失效、曲轴偏磨等故障。在功能集成设计上，缸体内部直接铸造成型了连通所有气缸水套的冷却回路，进水口布置在缸体V型夹角内侧，冷却液可从夹角区域分流至两列气缸的环形水套，均匀带走燃烧室传递至缸壁的热量，避免各缸出现温差过大导致的热变形不均；同时主油道沿缸体长度方向贯穿布置，通过分支油道直接向曲轴主轴承、凸轮轴轴承、活塞冷却喷嘴供给压力润滑油，无需额外布置外置管路，减少了润滑油路的泄漏点。设计过程中需要严格控制各气缸孔的中心距公差、主轴承座孔的同轴度公差，以及气缸安装面与曲轴轴线的垂直度公差，

　　这些形位公差直接影响活塞往复运动的顺畅度，若公差超差会引发活塞敲缸、机油异常消耗、动力输出损耗增大等问题。安装边界层面，缸体顶面预留了气缸盖安装的螺栓孔阵列，采用不等距螺栓排布，在气缸孔周围加密螺栓布置点，保证气缸垫的密封压力均匀，可承受高压缩比下的燃烧室爆发压力；缸体前端面预留了正时机构、水泵、机油泵的安装定位止口，后端面预留了飞轮壳、变速器的连接定位面，底面预留了油底壳的安装密封面，所有安装面的平面度都控制在0.05mm以内，保证各附件连接后的密封可靠性。此外缸体侧壁设计有加强筋结构，沿主轴承座方向延伸至缸筒外壁，在不额外增加过多壁厚的前提下提升缸体整体刚度，兼顾轻量化与结构强度需求，避免整机重量过大带来的搭载适配问题。
