驳船主体钢结构框架三维设计作品

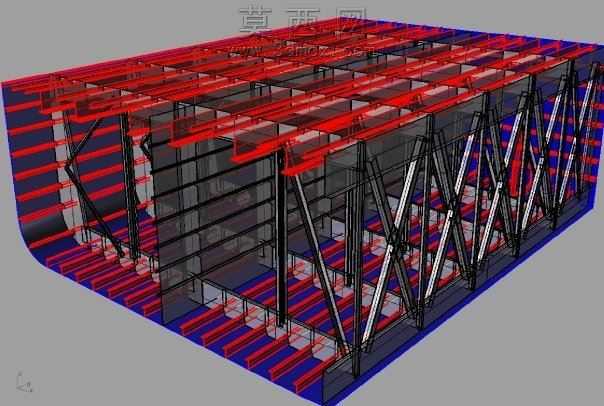

本作品为驳船主体承载钢结构框架的三维设计成果，建模阶段依托三维设计环境完成全参数化结构搭建，首先依据驳船的舱体承载需求规划整体外轮廓尺寸，确定底部承载基座、侧部围护框架、顶部承重梁系的分层布局逻辑。建模过程中对不同功能的结构构件做了明确区分，底部采用平行排布的纵向承重梁搭配横向联系梁，形成均匀传力的基底承载网络，梁体的排布间距严格匹配驳船载货时的荷载分布要求，避免局部应力集中问题。侧部框架采用竖向主立柱搭配交叉斜向支撑的桁架式结构，斜撑构件沿竖向等距分段布置，与主立柱、横向连梁形成稳定的三角受力单元，既能够抵御航行过程中的侧向水流冲击力，也可以抵消载货时的侧部挤压力，保障整体结构的抗扭、抗剪性能。顶部采用与底部呼应的纵横梁排布体系，梁体规格根据顶部甲板的承载要求做差异化设置，主次梁的连接节点做了强化处理，保障荷载能够顺畅传递至下部竖向立柱。渲染阶段采用差异化色彩区分不同功能的构件，顶部与底部的主承重梁采用醒目的红色材质标识，侧部斜向支撑采用银灰色金属质感材质，竖向主立柱采用深黑色材质，外围舱体边界采用半透明深蓝色材质做示意，既能够清晰展示内部钢结构的完整排布逻辑，也可以直观呈现结构与驳船外轮廓的对应关系。材质设置上还原了不同钢结构构件的表面质感，金属构件赋予略带磨砂质感的钢材材质，半透明舱体部分赋予低透明度的工程塑料质感，通过光影渲染突出构件之间的连接关系与空间层次。设计过程中充分考虑驳船作为内河或港口载货平台的使用特性，整体框架采用对称式布局，保障受力均匀，所有构件的排布预留了后续舾装、设备安装的操作空间，交叉斜撑的布置避开了后续舱室功能区域的通行与安装位置，在保障结构强度的前提下兼顾了后续施工与使用的便利性。建模时对所有构件的连接节点做了精细化处理，明确呈现梁与柱、支撑与主框架的连接位置，能够为后续的结构受力验算、生产下料、施工安装提供直观的三维参考，整体结构无冗余构件，在满足承载强度要求的前提下尽可能控制结构自重，提升驳船的有效载货能力。
