搭载风光互补动力的双体游艇三维设计

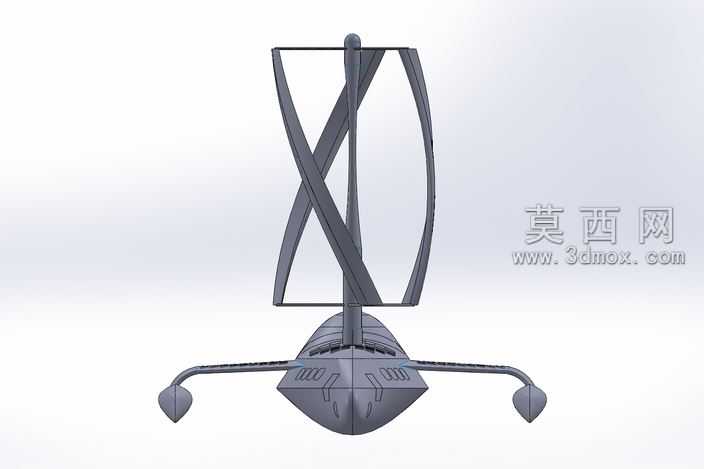

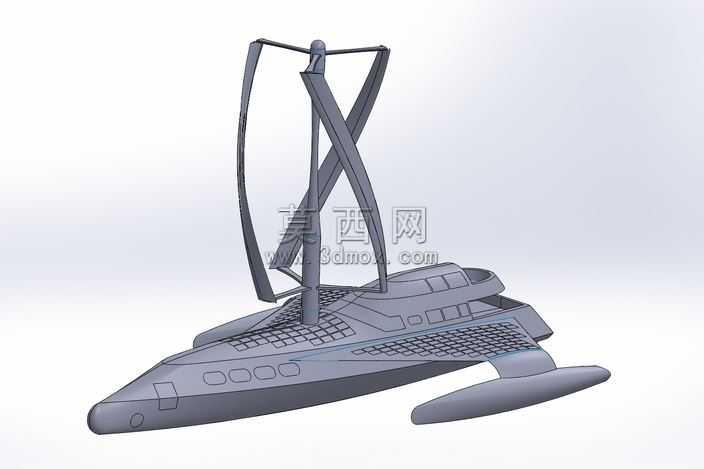

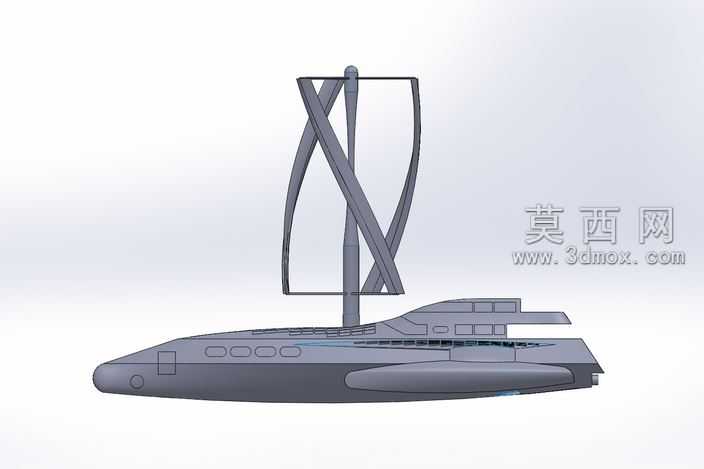

本作品为采用清洁能源驱动的双体游艇三维设计方案，整体建模过程依托三维参数化设计软件完成，从整体轮廓到细节部件均按照1:1等比例还原设计构想，保证各部件装配关系精准无干涉。船体主体采用流线型三体减阻结构，中部为主舱体，两侧通过横向延展翼板连接下部浮体，浮体采用水滴形低阻构型，可有效降低航行过程中的兴波阻力，提升高速航行状态下的船体稳定性。上部动力系统采用纵轴垂直风力涡轮结构，涡轮叶片采用交叉曲面构型，建模过程中通过曲面放样、曲率连续调整保证叶片气动外形顺滑，无需对风即可捕捉任意方向来风，适配海上多变的风向条件；翼板表面预留大面积太阳能电池板铺设区域，建模时对电池板安装位做了下沉式卡槽设计，既保证板面与翼板表面齐平降低风阻，也可通过卡槽结构实现电池板的快速拆装维护。动力输出端采用双水射流驱动器设计，建模时还原了驱动器内部流道、叶轮与转向调节机构的完整结构，相比传统螺旋桨推进方式，射流驱动吃水更浅，可适配近岸浅海区域航行，同时避免螺旋桨缠绕海洋杂物的问题。材质渲染阶段，船体主舱体采用哑光深灰色碳纤维材质，通过调整材质粗糙度、反射参数还原复合材料的细腻质感；风力涡轮叶片采用半哑光金属合金材质，添加细微颗粒质感表现金属表面的喷砂处理效果；太阳能电池板表面采用高透钢化玻璃材质，调整菲涅尔反射参数模拟真实玻璃的光线折射与反光效果；下部浮体表面添加轻微水渍与磨损纹理，提升模型的真实感。设计思路上，该游艇主打长时续航能力，配置约70Kw功率的太阳能电池组与40Kw功率的垂直风力发电机，可在航行过程中持续补充电能，支持60小时以上的长时续航需求，无需频繁停靠补给，适配远海观光、短途巡航等使用场景；建模过程中对船体内部的电池仓、设备舱预留了装配空间，各外部部件均做了模块化拆分设计，可单独导出零件用于后续的结构仿真、3D打印验证或工程图纸输出，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，可直接用于后续的设计验证与展示用途。
