洗瓶机用分体式拨瓶星轮结构设计

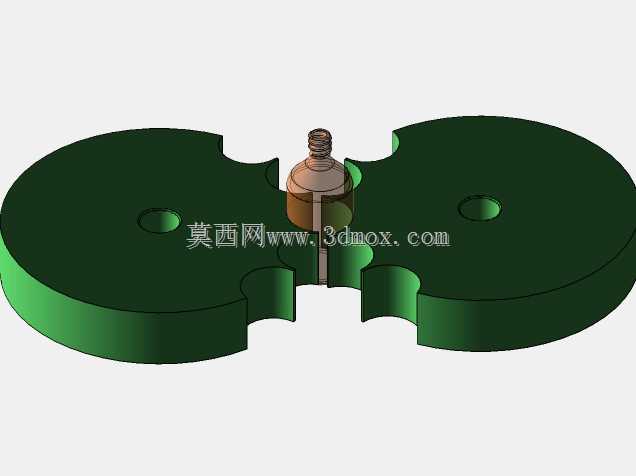

　　在瓶装饮品、医药制剂的自动化洗瓶工序段，星轮是衔接进瓶输送链与各工位洗瓶夹具的核心传动构件，负责将连续输送的零散瓶体按固定节距精准分流，依次送入夹瓶工位完成内壁冲洗、外壁喷淋、沥水等工序，避免瓶体在高速输送过程中出现卡滞、倒瓶、碰撞碎裂的问题，直接决定整条洗瓶线的运行节拍与成品合格率。这款星轮采用分体对合式结构设计，区别于传统整体式星轮的加工与装配逻辑，两个对称的半圆盘体通过中心定位结构拼合，中心预留的安装位可适配不同规格的传动轴与锁紧组件，无需拆卸整根传动轴即可完成星轮的更换与维护，大幅缩短产线换型、易损件更换的停机时间。星轮外缘的弧形拨瓶槽采用等节距排布，槽型轮廓根据常用圆柱瓶身的外径做适配设计，槽口边缘做圆弧过渡处理，

　　避免拨瓶过程中刮擦瓶身外壁产生划痕，两个半轮拼合后形成的完整拨瓶槽与瓶身的贴合间隙控制在合理范围，既保证拨送过程中瓶体不会出现径向窜动，又不会因间隙过小卡紧瓶体导致工位转移时掉瓶。星轮盘体上预留的两个对称安装孔，可通过紧固件与下方的传动转盘固定，安装孔的位置度公差经过严格校核，保证星轮安装后与传动轴的同轴度，避免高速转动时出现径向跳动，影响拨瓶精度。设计过程中优先考虑了星轮的耐磨性能，盘体结构可适配尼龙、超高分子量聚乙烯等非金属耐磨材料加工，也可采用不锈钢材质做表面抛光处理，满足食品、医药行业的卫生清洁要求，分体式的结构也降低了大直径星轮的加工难度，无需大尺寸坯料即可完成加工，减少材料浪费。在安装边界上，

　　这款星轮的厚度尺寸适配常规洗瓶线的拨瓶工位高度，中心安装孔的尺寸可根据不同设备的传动轴规格做参数调整，外缘拨瓶槽的数量可根据产线的运行节拍、瓶体直径做对应修改，适配不同产能、不同瓶型的洗瓶设备使用，安装时只需将两个半轮对合卡在传动轴上，锁紧紧固件即可完成装配，无需复杂的调试过程，日常维护时如果单个拨槽出现磨损，也可单独更换半侧轮体，降低易损件的更换成本。
