CA6140车床配套真空开关轴结构设计

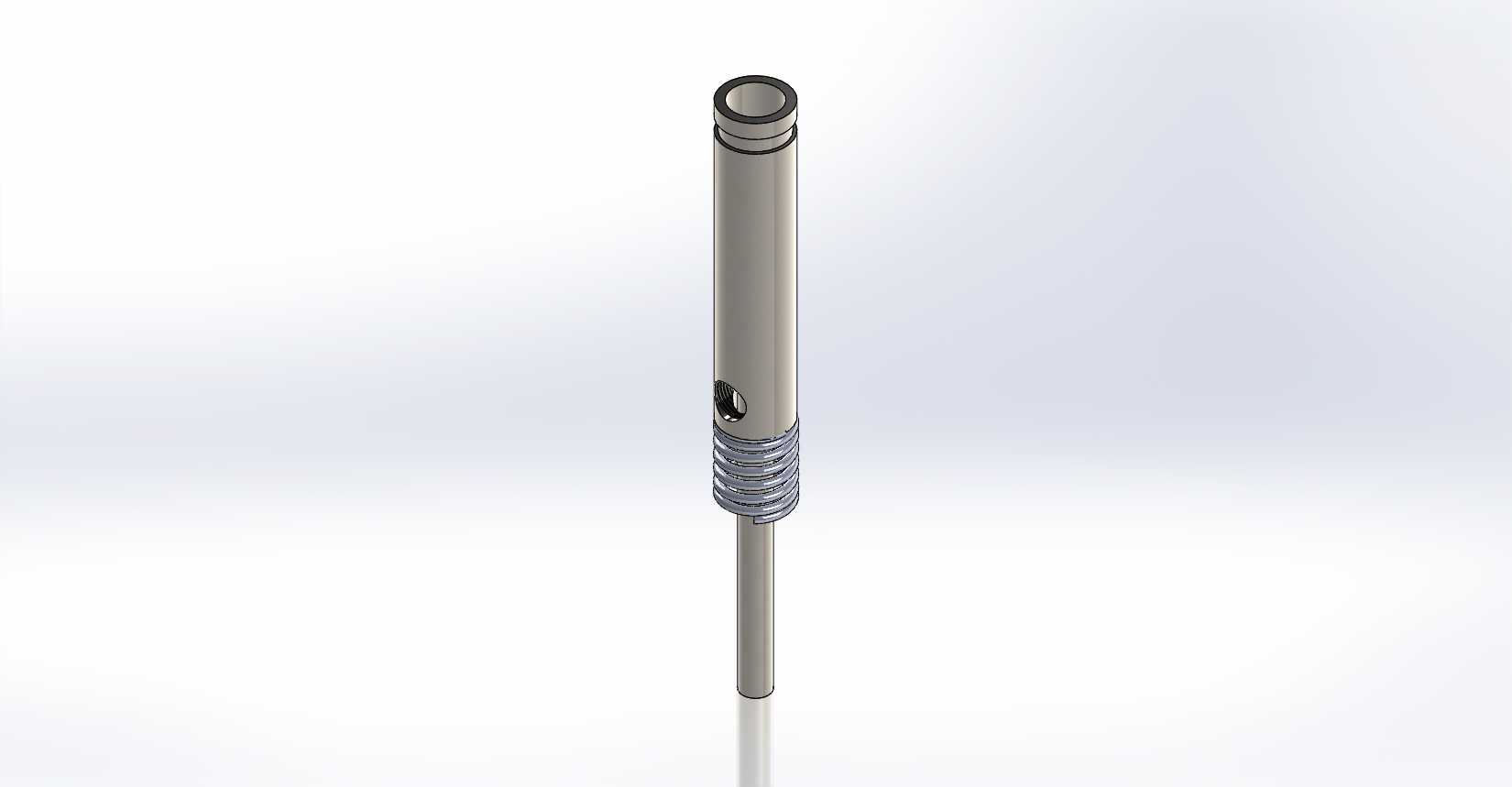

　　在普通卧式车床的气动与真空辅助工装系统里，这类轴件是真空回路切换动作的核心执行载体，日常适配CA6140这类通用卧式车床的真空夹具配套气路单元，主要承担真空通路的通断切换、阀芯行程导向、动密封配合的功能，常见于车床配套的真空吸持工装、主轴中心出水配套真空回路、薄壁件装夹真空夹具的阀组内部，是保障真空装夹稳定性的关键传动零件。从结构设计逻辑来看，该轴采用阶梯轴的经典布局，整体沿轴向分为多个功能段：顶端的内凹盲孔段用于和阀组顶杆配合，承接驱动端的按压或复位弹簧的作用力，孔口做了倒角处理，避免装配时顶杆卡滞；紧邻顶段的光滑圆柱段是动密封配合面，表面粗糙度控制在Ra0.8以内，和阀体内的O型密封圈配合，保证真空回路的气密性，

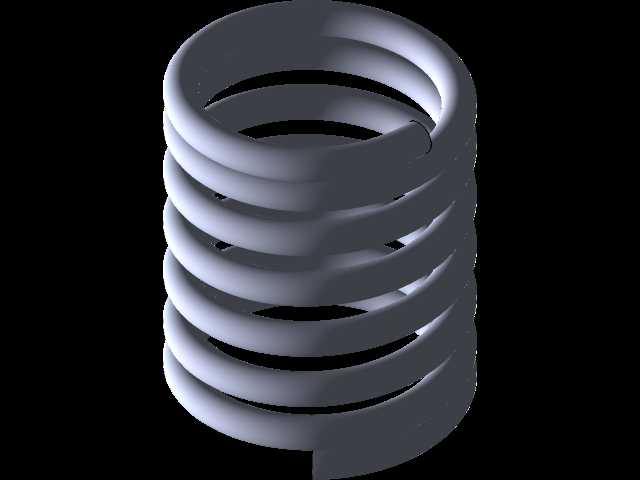

　　该段的直径公差严格控制在h7级别，既保证滑动顺畅，又不会因为间隙过大导致真空泄漏；轴身中部开设的径向通孔是真空通路的导流孔，当轴滑动到指定行程位置时，该孔和阀体内的真空腔对齐，实现真空通路的导通，当轴复位时，该孔被密封段遮挡，切断真空回路，实现装夹的释放；轴身下部的外螺纹段用于和复位调节螺母配合，可通过调整螺母的旋入深度控制轴的行程范围，适配不同开度的真空流量需求，螺纹尾部设计有退刀槽，保证螺纹加工到位，同时避免装配时螺母卡滞；最下端的细轴段是导向支撑段，插入阀座底部的导向孔内，承担轴件往复滑动的径向支撑，避免长轴滑动时出现偏磨，导致密封失效。从安装边界来看，该轴的整体长度适配CA6140车床配套真空阀组的安装腔体，

　　最大外径处和阀体内孔的单边间隙控制在0.02-0.04mm，既保证滑动无卡滞，又能限制轴的径向窜动，径向导流孔的位置经过行程匹配计算，当轴处于下压工位时，导流孔完全对齐真空腔，过流面积达到设计值，保证真空抽气速率满足薄壁环形工件的装夹需求，当轴处于复位工位时，导流孔完全处于密封段覆盖范围，真空泄漏率控制在允许范围内，不会出现装夹松动的问题。在实际车床加工场景中，这类轴件的工作频次和车床的装夹频次直接挂钩，普通批量加工场景下日均往复动作可达上千次，因此设计时在密封配合段做了表面硬化处理，提升耐磨性能，延长密封圈和轴件的使用寿命，避免频繁更换配件影响生产效率。轴件的所有棱角位置都做了R0.2-R0.5的圆角处理，

　　一方面避免装配时割伤密封圈，另一方面减少应力集中，提升轴件在反复冲击载荷下的结构强度，避免长期使用后出现断裂变形的问题。和常规的传动轴不同，这类真空开关轴不需要传递大扭矩，核心设计要点集中在滑动顺畅性、密封可靠性、行程匹配精度三个维度，设计时需要反复校核各段的长度尺寸，确保导流孔的位置和阀组的行程完全匹配，同时密封段的长度需要覆盖轴的全行程范围，避免在动作过程中出现密封失效。在三维建模过程中，需要重点关注各阶梯段的同轴度公差，所有圆柱面的同轴度需要控制在φ0.01mm以内，否则会出现滑动卡滞、密封偏磨的问题，径向导流孔和轴中心的垂直度也需要严格控制，避免孔口毛刺影响密封效果，螺纹段和光轴段的同轴度同样需要纳入公差要求，保证调节螺母旋入后不会出现偏斜，影响复位弹簧的作用力方向。
