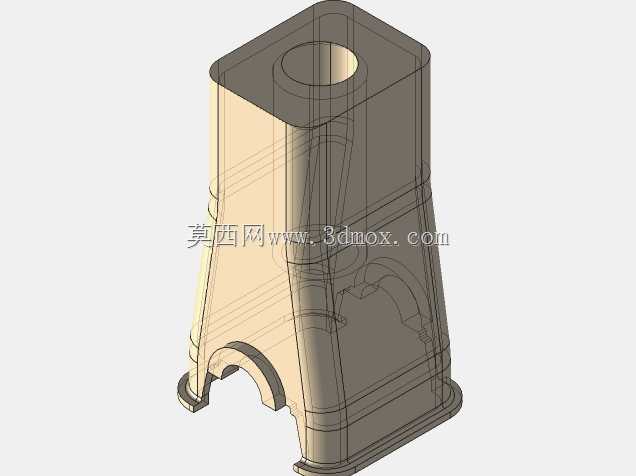

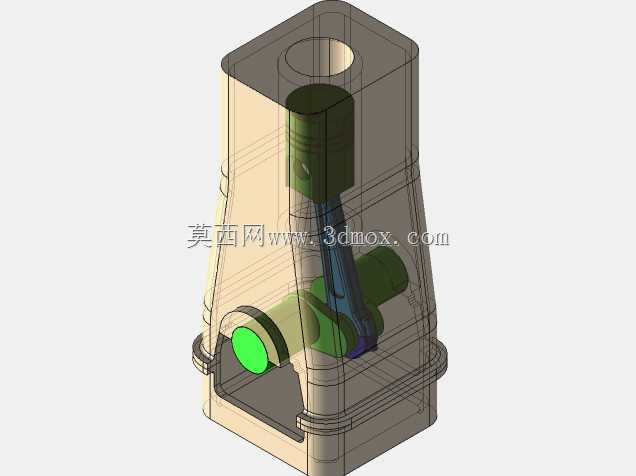

单缸动力组件壳体结构三维数模

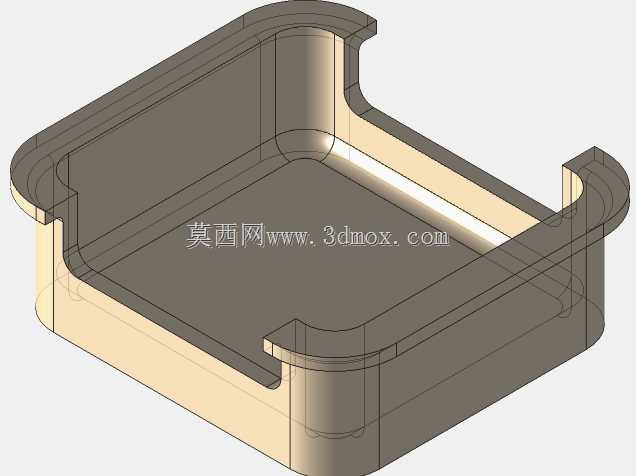

　　日常接触的小型动力设备里，单缸结构的应用覆盖场景极广，从代步的两轮摩托、场地竞速的卡丁车，到户外作业的全地形车、便携园林修剪机具，甚至小型无线电遥控作业车辆，都能见到这类动力单元的身影。本次拆解建模的壳体部件，是单缸动力组件的核心承载结构，主要作用是为缸体内部的活塞运动组件、润滑导流结构提供封闭的安装容纳空间，同时预留周边附件的装配限位位点，保证动力运行过程中各部件的相对位置精度，避免工况振动带来的连接松脱问题。从结构设计逻辑来看，该壳体采用了带圆角过渡的敞口槽型主体，边角位置全部做了圆弧过渡处理，没有尖锐的直角结构，一方面是降低铸造或者注塑成型过程中的应力集中风险，减少部件受力开裂的概率，另一方面也能优化内部润滑油的流动路径，

　　避免直角位置出现存油死角。壳体侧壁设置了几处对称的缺口结构，这些缺口并非随意开设，而是对应了活塞连杆组件的运动避让空间，以及外部油路、电路接插件的穿装位，缺口边缘同样做了加厚翻边处理，弥补开槽带来的结构强度损失。在安装边界的设计上，壳体的底部平面为主要安装基准面，平面度公差需要控制在合理范围内，保证和下部曲轴箱组件贴合时的密封性能，避免运行过程中出现漏油、漏气的问题。侧壁的厚度采用了等厚设计思路，主体壁厚保持均匀，仅在连接固定点位做了局部加厚，用来嵌装连接螺栓的预埋衬套，既能够控制整体部件的重量，也能保证连接点位的结构强度，满足小型动力设备轻量化的设计需求。实际建模过程中，需要重点关注内壁和活塞运动轨迹的间隙匹配，

　　间隙过大会导致密封性能下降，间隙过小则可能出现运动干涉，造成部件运行卡滞。另外壳体外侧的几处凸起定位台，是和外部散热组件、启动组件的对接位点，建模时需要保证这些定位台的相对位置公差，和周边配套部件的安装孔位完全对应，减少后续装配时的修配工作量。这类小型单缸壳体的结构看似简单，实则每一处开槽、每一个圆角、每一处加厚点位，都对应了实际工况下的功能需求，没有多余的冗余结构，完全服务于动力组件的稳定运行。
