带径向锁紧孔的环形转向连接接头结构

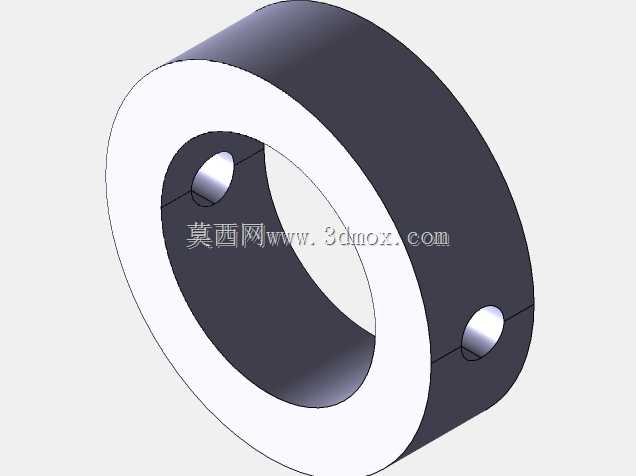

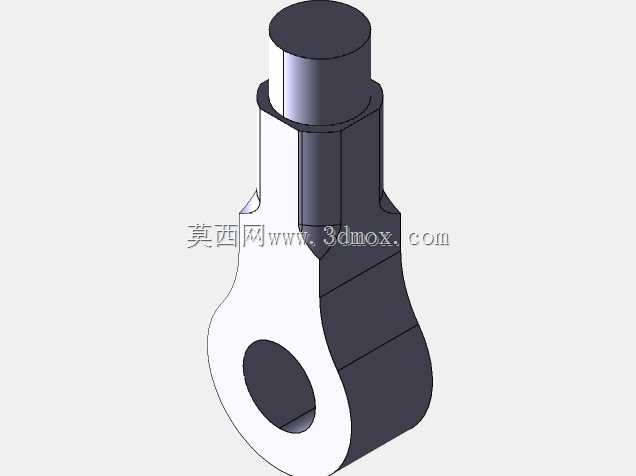

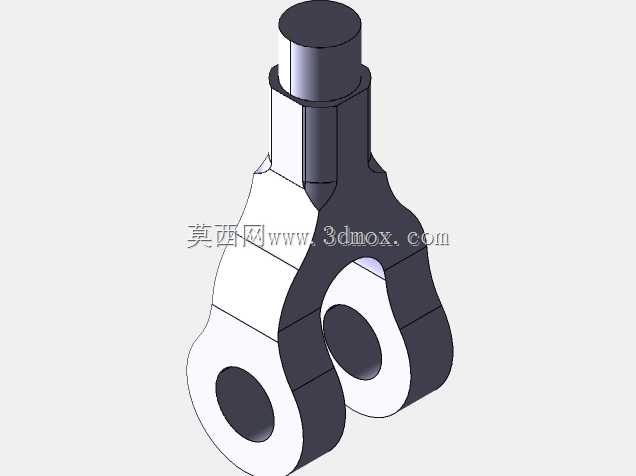

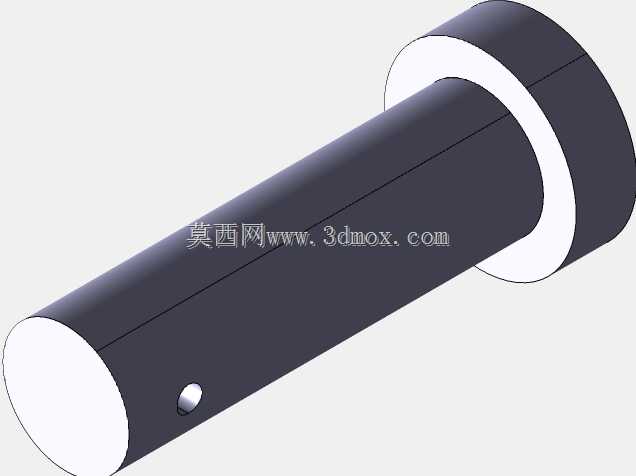

　　这类环形转向接头常出现在中小载荷的传动连杆系统里，比如轻工设备的连杆联动机构、小型输送线的张紧连杆组、检测设备的可调支撑连杆部位，主要解决两根受拉杆件需要小角度偏摆补偿的连接需求，避免杆件因安装同轴度误差、运行中受力变形产生的附加弯矩憋坏杆端或支撑座。从结构上看，主体为带中心通孔的环形套结构，中心孔用于穿装被连接的杆件，环体上对称分布两个径向的锁紧孔，孔内可装入紧定螺钉，穿入中心孔的杆件调整好长度和角度后，拧紧两个径向紧定螺钉即可压牢杆件表面，实现无键式的锁紧固定，相比传统的销轴铰接结构，这种结构不需要在杆件上加工销轴孔，不会削弱杆件的截面强度，同时允许杆件在锁紧前沿轴向调整安装位置，适配不同的安装间距需求。设计这类接头的时候，

　　首先要根据被连接杆件的直径确定中心通孔的尺寸，通孔和杆件之间采用间隙配合，间隙量控制在0.05-0.15mm之间，既保证杆件能顺利穿入调整，又不会因为间隙过大导致锁紧后出现偏斜晃量；环体的外径尺寸要根据杆件的额定拉伸载荷计算，保证环体在承受最大拉力的时候，径向锁紧孔位置的截面应力不超过材料的许用应力，通常采用45号钢加工的话，环壁厚度不小于被连接杆件半径的0.8倍，避免受拉时环体从锁紧孔位置开裂。两个径向锁紧孔采用对称180度分布的设计，相比单螺钉锁紧，双螺钉对称施压可以让杆件在中心孔内受力均匀，不会因为单侧顶推导致杆件贴靠孔壁一侧产生偏心，运行过程中受力更平稳，锁紧孔的螺纹规格根据环壁厚度选择，

　　通常M4到M8的规格就能覆盖大部分直径10-30mm杆件的锁紧需求，螺纹孔的深度要保证螺钉拧入后，顶端能压到杆件表面同时保留至少3个螺距的啮合长度，避免螺纹滑牙。安装边界上，这类接头的轴向长度不需要过长，通常控制在环体外径的0.6-1倍即可，过长会增加不必要的重量和占用空间，过短则会导致锁紧后杆件的夹持长度不足，受拉时容易出现滑移；环体的两个端面要做倒角处理，避免安装时刮擦杆件表面或者操作人员的手部，锁紧孔的孔口要做沉头倒角，方便紧定螺钉顺利拧入。实际使用中，这种接头允许两根连接的杆件之间存在最大3度左右的角度偏摆，能够补偿安装时的角度误差，以及设备运行中机架轻微变形带来的角度偏移，不需要额外加装万向节就能满足小柔性的传动需求，

　　结构简单加工成本低，维护的时候只需要定期检查紧定螺钉的锁紧力矩即可，不需要复杂的润滑保养，在中小载荷的连杆传动场景里实用性很强。建模的时候要注意中心孔和两个径向螺纹孔的垂直度要求，径向孔的轴线要和中心孔的轴线垂直相交，偏差不超过0.1mm，否则锁紧时螺钉端面不能完全贴合杆件表面，会降低锁紧的可靠性，环体的外圆和中心孔要保证同轴度，避免安装后出现动平衡问题，在有往复运动的连杆机构里，同轴度不足会导致运行过程中产生额外的振动和噪音。
