起重作业用C型重载吊钩结构设计

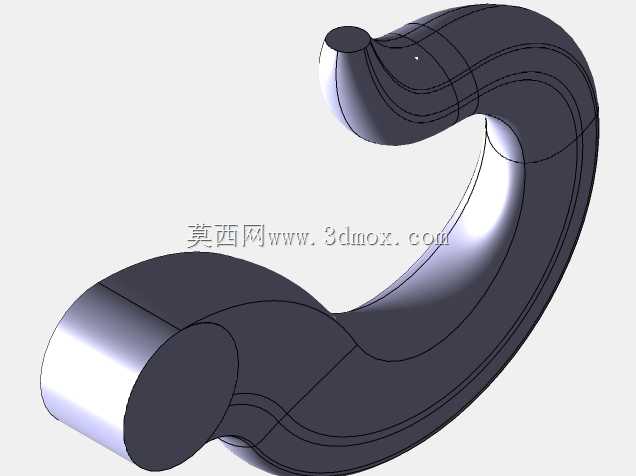

　　在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类高频重载起重作业场景里，吊钩是直接连接起升机构与被吊载荷的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与操作效率。这款吊钩采用经典C型钩体曲率设计，钩身截面沿受力路径做渐变过渡处理，从钩尾连接端到钩尖承载段，截面尺寸随弯矩、拉力的分布变化做对应调整，既避免了等截面设计带来的局部应力集中问题，也不会因过度冗余增加钩体自重，降低起升机构的无效负载。钩尾的圆柱连接段做了同轴度公差约束，可直接与吊钩横梁、推力轴承组件适配安装，安装边界预留了标准防脱锁卡的装配槽位，作业时配套的弹簧式安全锁销可自动封闭钩口间隙，即便起升过程中出现钢丝绳索具晃动、链条小幅跳位的情况，

　　也能避免吊索从钩口脱出，杜绝坠物风险。从设计逻辑上看，钩体的曲率半径经过受力验算，匹配常用钢丝绳吊索、吊装链条的弯折半径要求，不会因钩身弧面过窄造成吊索局部弯折应力过大，提前出现断丝、链节磨损超标的问题。钩尖部位做了微幅上翘的角度处理，在挂取吊索时能起到导向作用，同时在承载时可抵消吊索向钩口滑动的分力，配合安全锁形成双重防脱保障。实际选型适配时，这款吊钩的钩身内腔宽度可覆盖常规规格的卸扣、钢丝绳套环的穿装需求，钩尾连接段的直径尺寸适配通用型吊钩螺母的锁紧规格，无需对现有起重机的吊钩组做额外改造即可替换安装。在长期重载作业的工况下，这种流线型钩身结构能让应力沿钩身均匀传递，不会在曲率突变位置出现疲劳裂纹，

　　日常巡检时也可顺着钩身的曲面快速排查表面磨损、形变情况，降低维护检查的难度。针对不同吨位的起升需求，该结构可通过等比例缩放截面参数、调整钩身曲率来适配对应载荷等级，建模过程中保留了钩身各截面的参数化特征，设计人员可直接调整参数快速生成对应吨位的吊钩模型，大幅缩短吊具设计的迭代周期。
