太阳行星齿轮传动结构三维设计

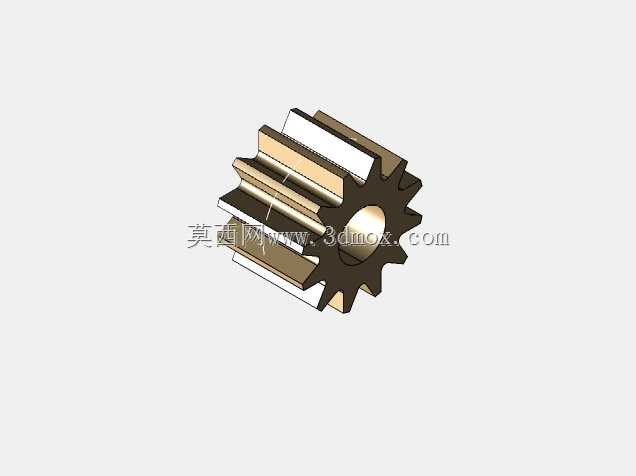

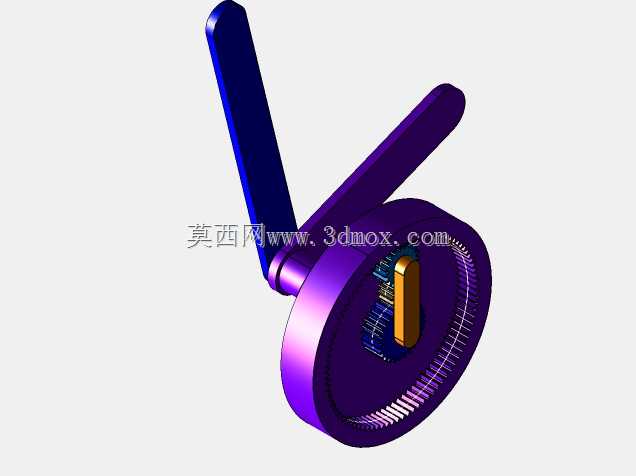

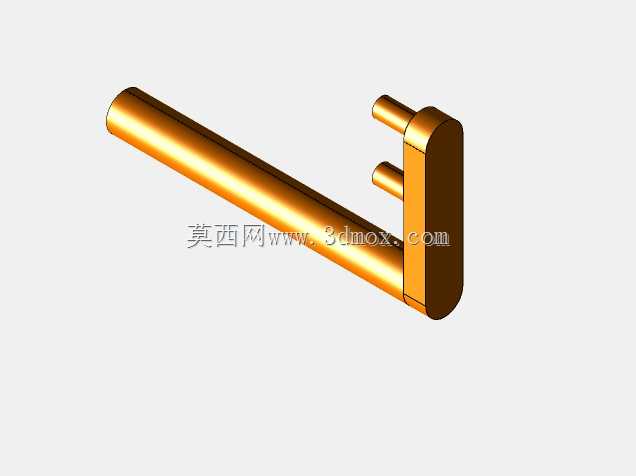

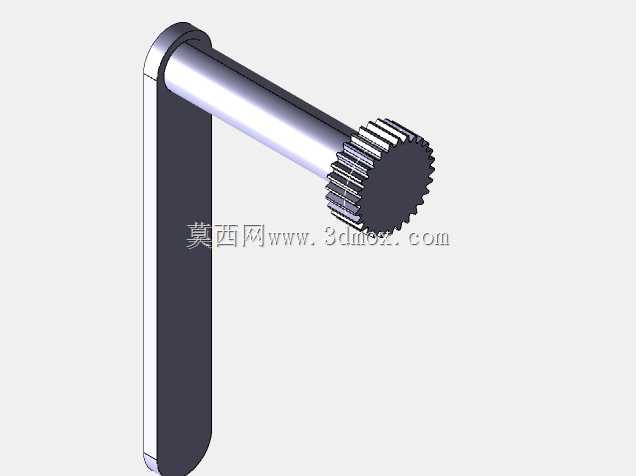

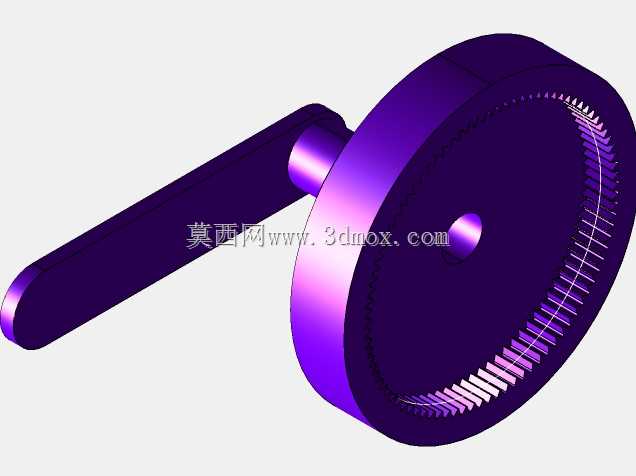

　　在早期旋转梁式动力设备的传动链路中，这类太阳行星齿轮结构承担着核心的运动形式转换职能，可将输入端的往复摆动转化为输出端的连续旋转运动，解决了早期动力装置往复做功无法直接驱动旋转负载的痛点。从实际应用场景来看，这类结构常被集成在小型动力输出单元、精密传动模组以及需要低背隙运动转换的工位上，相比普通定轴齿轮组，它能在更小的安装空间内实现更高的传动比，同时啮合齿数更多，运行时的载荷分布更均匀，单齿承受的接触应力更小，整体传动寿命更长。从结构设计逻辑来看，该构件的长轴段为动力输入的往复摆动端，轴身采用等直径圆柱设计，表面粗糙度要求控制在Ra1.6以内，保证与配套轴套配合时的滑动顺畅度，避免往复运动过程中出现卡滞、偏磨问题。

　　端部的两个同轴圆柱凸台为行星轮的安装定位轴颈，凸台与长轴的垂直度公差需控制在0.02mm以内，否则行星轮运转时会出现偏载，加剧齿面磨损甚至引发传动卡滞。安装边界方面，长轴段的长度需匹配设备腔体的轴向安装空间，预留0.5-1mm的轴向窜动间隙，避免热胀冷缩导致轴端顶死；端部凸台的中心距需严格匹配行星轮与中心太阳轮的啮合中心距，公差控制在IT7级以内，保证齿轮侧隙处于合理区间，既不会因侧隙过大产生传动回差，也不会因侧隙过小出现啮合卡滞。建模过程中需重点关注轴肩过渡处的圆角处理，所有直角衔接位置都要设置R0.5-R1的过渡圆角，降低应力集中系数，避免往复载荷作用下在轴肩位置产生疲劳裂纹。这类结构在装配时，行星轮与凸台之间需加装耐磨轴套，

　　减少运转过程中的摩擦损耗，同时要保证两个行星轮的齿形相位完全对称，否则运转时会出现受力不均，引发振动和噪音问题。在实际选型适配时，需根据负载扭矩核算轴径的抗弯强度，长轴段的直径需满足往复摆动时的弯曲疲劳强度要求，凸台的剪切强度需匹配齿轮传递的最大扭矩，避免过载时凸台断裂。
