曲线相切点位配合框式安装基座结构

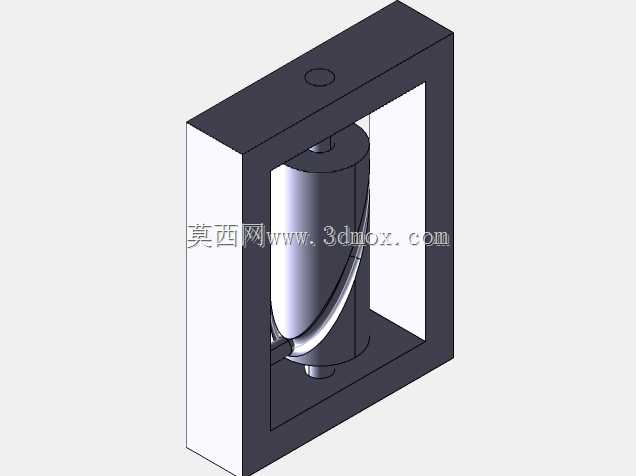

　　在自动化产线的视觉检测、位移传感单元装配场景中，这类带曲线相切点位约束的框式安装结构，常被用作光电类、接触式传感元件的承载基座，解决多组件曲线轨迹衔接处的定位偏差问题。很多现场调试人员都遇到过，两个做曲线相对运动的传感触发件，在衔接位置如果没有精准的相切点约束，很容易出现触发信号延迟、接触件硬摩擦剐蹭的问题，长期运行会导致传感信号误判，甚至磨损失效。这个结构的设计核心，是在框体上下两个安装孔的对应位置，预设了严格的曲线相切基准约束，要求配合的两条曲线必须在指定点位完全重合且保持相切，同时在该点位为每个配合零件创建与曲线走向完全一致的相切点与参考线，从建模基准层面就消除了装配时的角度偏差。从安装边界来看，整体为矩形框式结构，

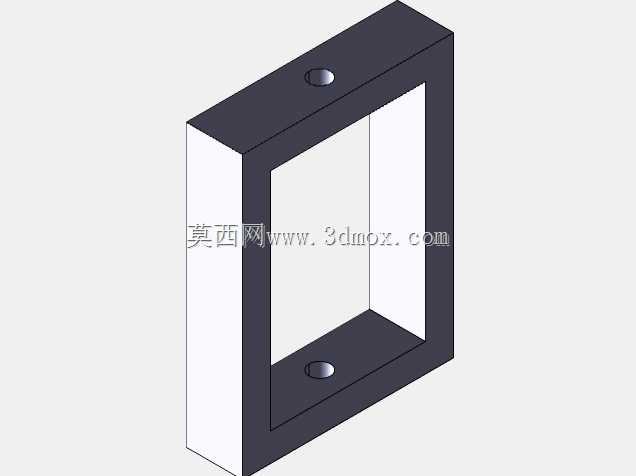

　　中空区域预留了足够的运动避让空间，不会干涉传感触发件的曲线运动行程，上下两个同轴安装孔的位置经过受力校核，既可以通过螺栓将基座固定在设备型材架上，也能适配不同直径的传感元件安装，安装孔的沉头设计可以让螺栓头完全埋入基座表面，不会突出结构平面造成运动干涉。实际应用中，这类结构多用于凸轮检测、曲线轨迹位移反馈的传感单元安装，相比平板式安装座，框式结构的抗扭刚度更高，在设备运行产生振动的工况下，不会因为基座形变导致相切点位偏移，能长期保持传感触发位置的精度。设计过程中没有多余的冗余结构，所有壁厚都经过受力仿真验证，既保证了结构刚性，又不会过度增加整体重量，中空的设计也方便布线，传感元件的线缆可以直接从框体中间穿过，

　　避免线缆在运动过程中被剐蹭拉扯。在建模逻辑上，先确定两个相切基准点的空间位置，再以此为基准生成框体的轮廓与安装孔特征，所有配合面的公差基准都与相切点位保持关联，后续如果需要调整曲线轨迹参数，只需要修改相切点的参考线约束，就能快速更新整个结构的尺寸，不需要重新绘制基础特征，能大幅缩短设计迭代的周期。现场装配时，只需要按照预设的相切参考线对齐两个配合零件，就能一次性完成定位，不需要反复调整位置找正，能有效减少现场安装调试的时间，降低对装配人员技术经验的依赖。
