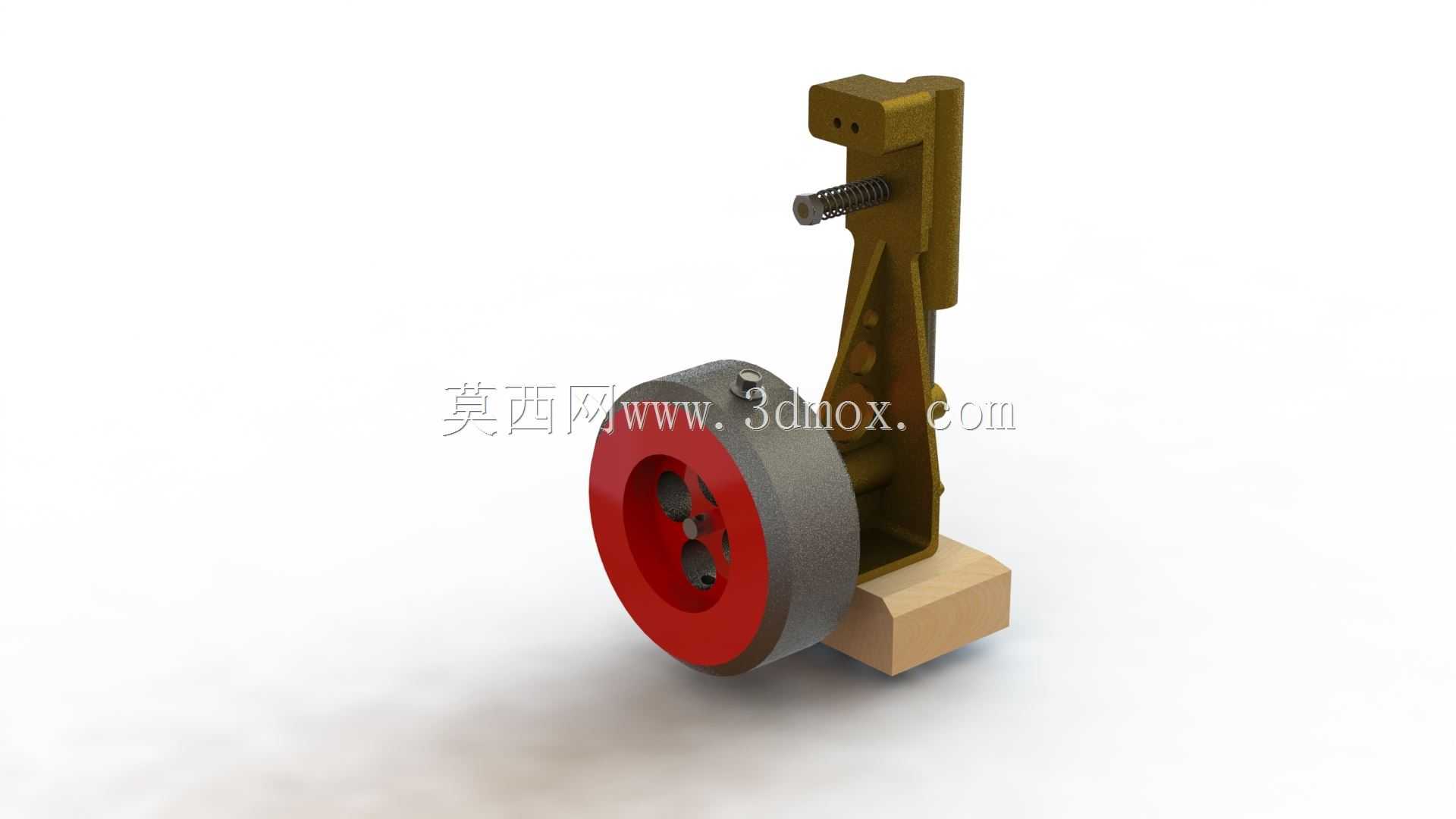

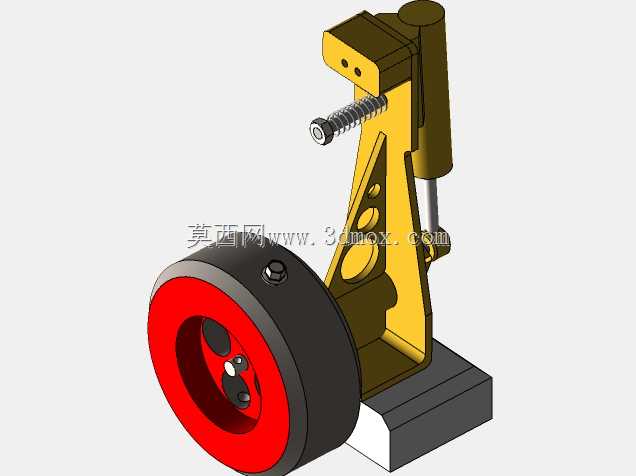

立式摆动单缸动力机构及配套通用构件

　　这套立式摆动动力机构的核心应用场景覆盖小型教学演示装置、低功率振动试验工装、简易往复动力输出单元等领域，在高校机械原理教学场景中，可直观展示曲柄滑块衍生的摆动式动力转换逻辑，帮助学习者理解往复摆动到旋转运动的传递路径；在小型振动试验工装搭建中，可作为振动发生源，为小载荷零部件提供固定频率的往复激振输入，适配小型电子元器件、精密五金件的抗振动性能初筛测试场景。从实际用途来看，该机构通过摆臂的往复摆动带动带轮做旋转输出，配套的通用构件可单独拆分用于其他小型动力装置的改装与搭建，摆臂与基座的连接结构预留了多组安装孔位，可根据实际输出需求调整摆臂的初始摆角与行程范围，适配不同的输出转速与扭矩要求。功能特性层面，机构采用立式布局，

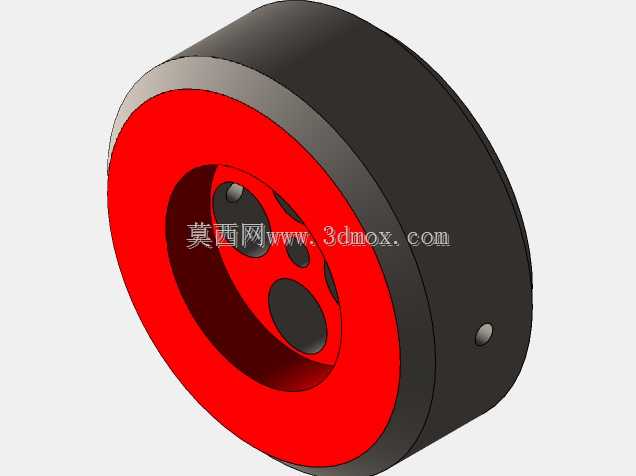

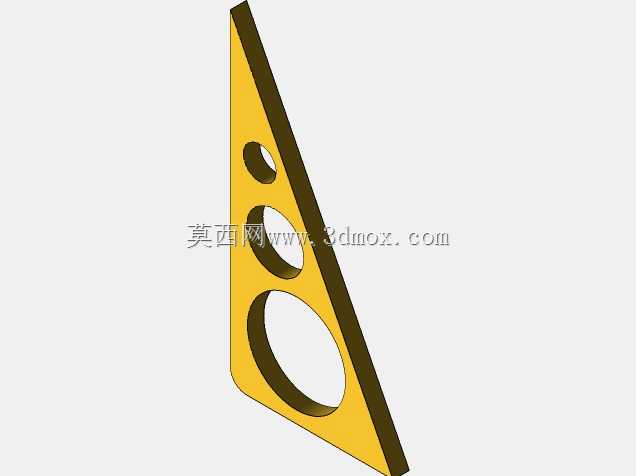

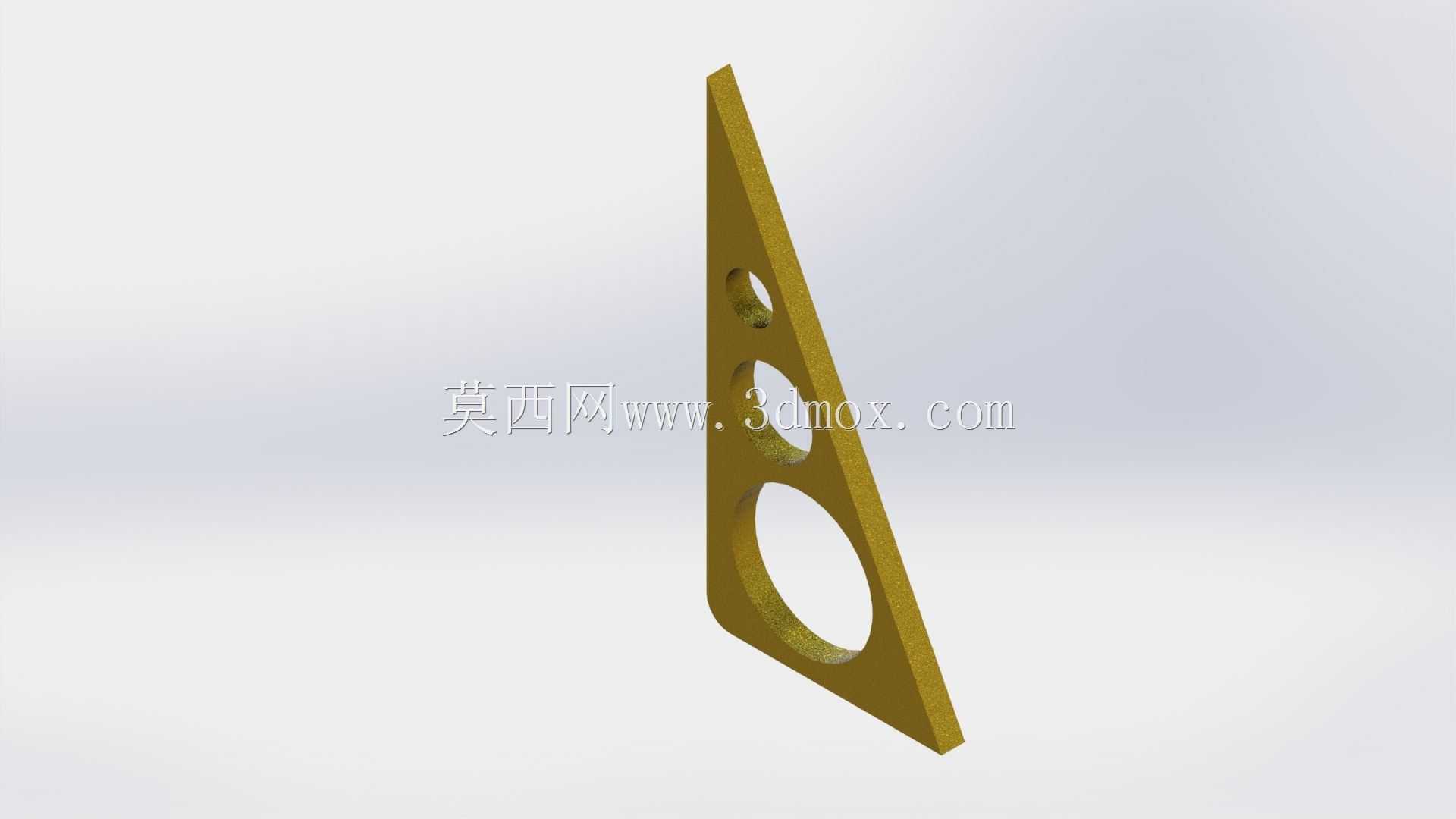

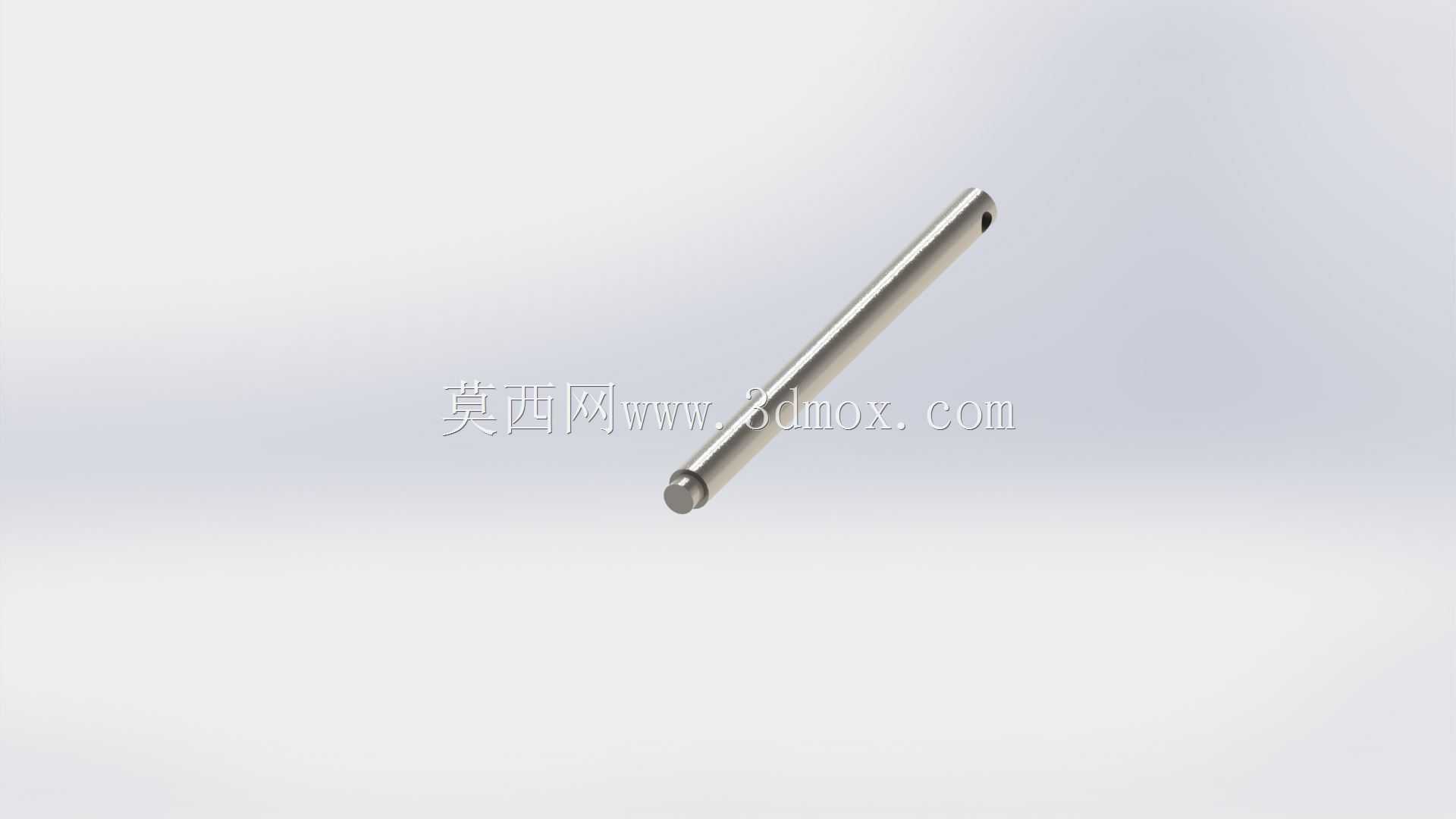

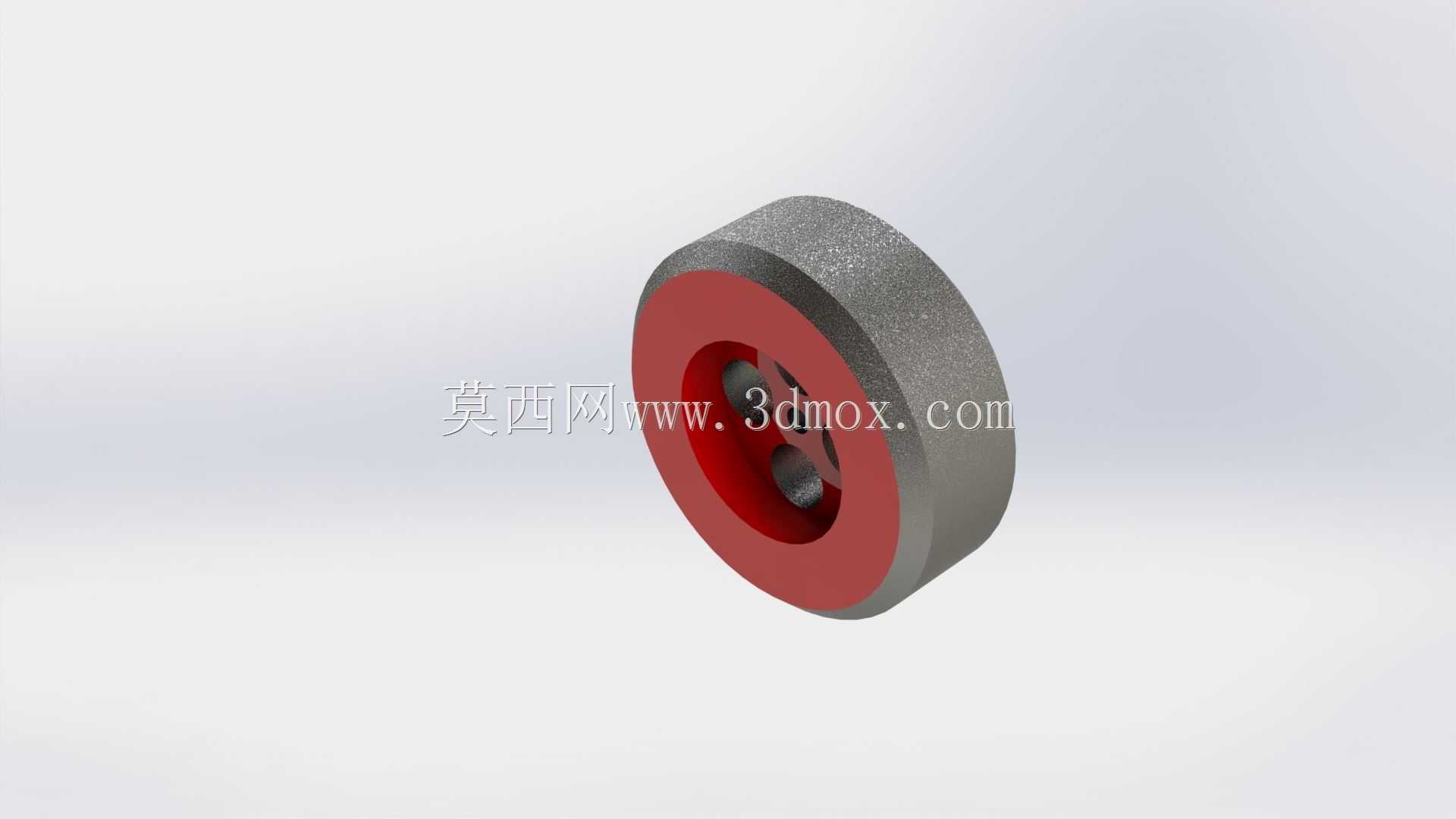

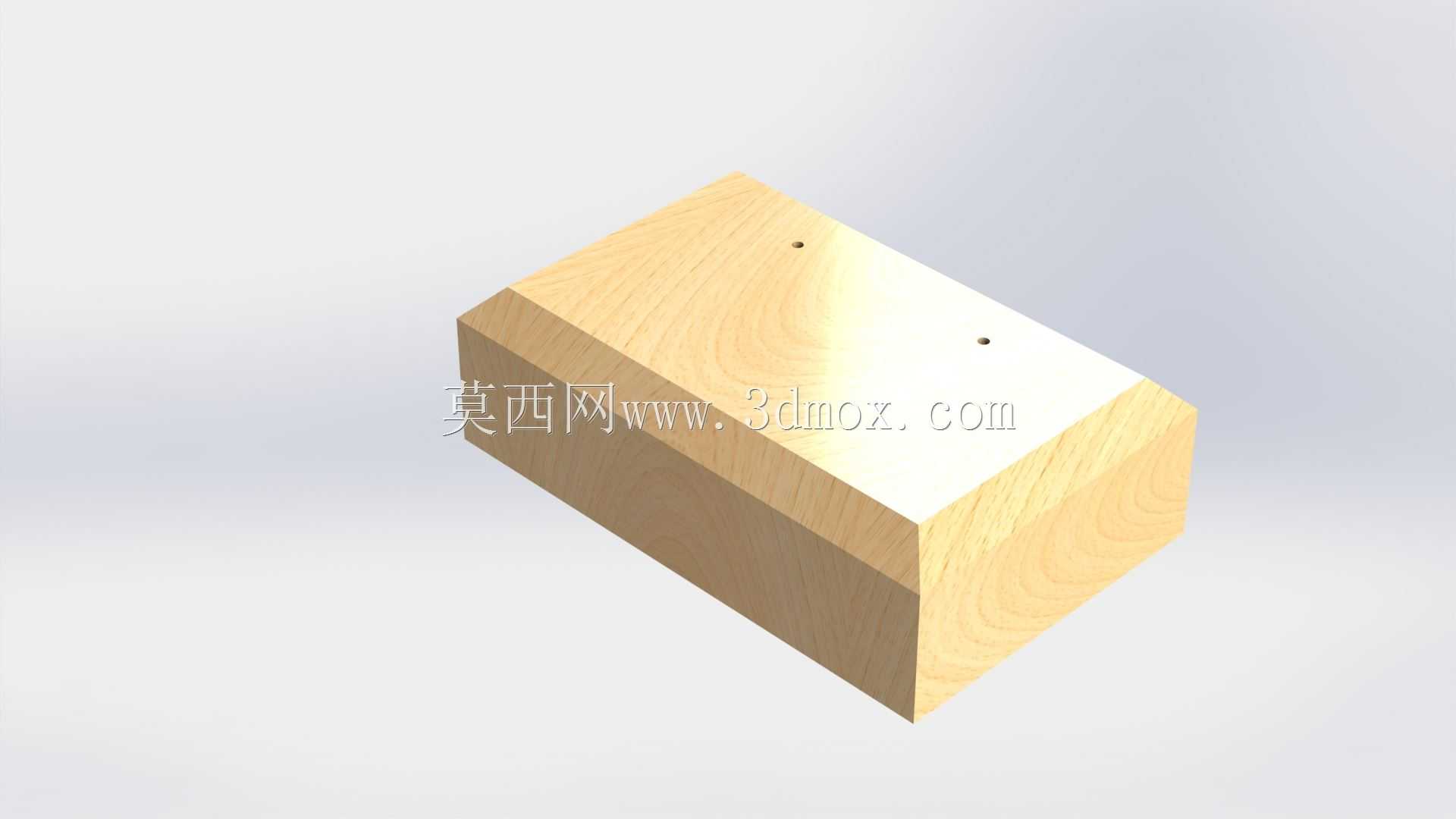

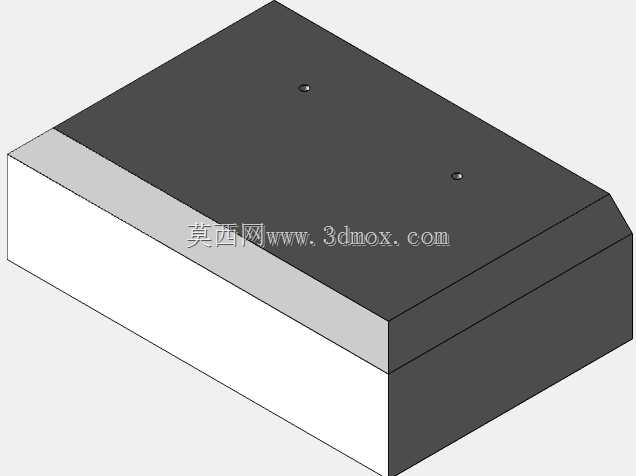

　　整体重心落在底部木质垫块的支撑范围内，运行过程中无需额外加装固定压块即可保持稳定，带轮边缘做了加厚处理，既可以作为飞轮储存转动惯量，保证摆动过程的转速均匀性，也可通过皮带连接外接负载，实现动力的对外输出；摆臂顶端的调节螺杆可调整摆臂与驱动端的配合间隙，长期运行出现磨损后，无需拆解主体结构即可通过旋动螺杆补偿间隙，降低日常维护的工作量。设计思路上，整体结构做了最大程度的简化，没有采用复杂的配气、燃油喷射等内燃机附属结构，核心保留摆动动力转换的机械逻辑，所有构件均采用规则几何造型，摆臂主体为等截面铸钢支架，既保证支撑强度，也降低加工成型的难度；带轮与摆臂的连接轴采用间隙配合，轴端加装限位挡片防止运转过程中轴件窜动脱出，

　　基座与摆臂的连接位置做了加厚凸台设计，避免长期往复受力出现连接位置的应力开裂。外形尺寸与安装边界方面，整体机构的竖直高度约为带轮直径的2.2倍，横向最大尺寸不超过带轮直径的1.5倍，底部支撑垫块的长宽尺寸略大于摆臂底座的安装尺寸，安装时只需保证支撑面平面度误差不超过1mm/m即可，无需额外加工专用安装底座；带轮的中心高度距离支撑面约为整体高度的三分之一，外接皮带时可直接匹配同中心高的负载轴，无需额外调整张紧机构的高度位置，摆臂后侧预留的空间可加装传感器或转速检测元件，不会与运动构件发生运动干涉。整套机构的通用构件均采用行业通用的尺寸规格，连接螺丝、销轴等标准件可直接从市面采购替换，不需要单独定制非标配件，在小型动力装置改装、

　　教学实验台搭建等场景中，可直接拆分构件复用，大幅缩短非标装置的搭建周期。机构运行过程中，摆动构件的运动轨迹均在自身轮廓范围内，没有外伸的运动部件，外围加装简易防护罩即可满足教学场景的安全使用要求，振动传递路径经过基座垫块的阻尼衰减，传递到安装面的振动幅值可控制在合理范围内，不会对周边放置的精密测量仪器造成干扰。
