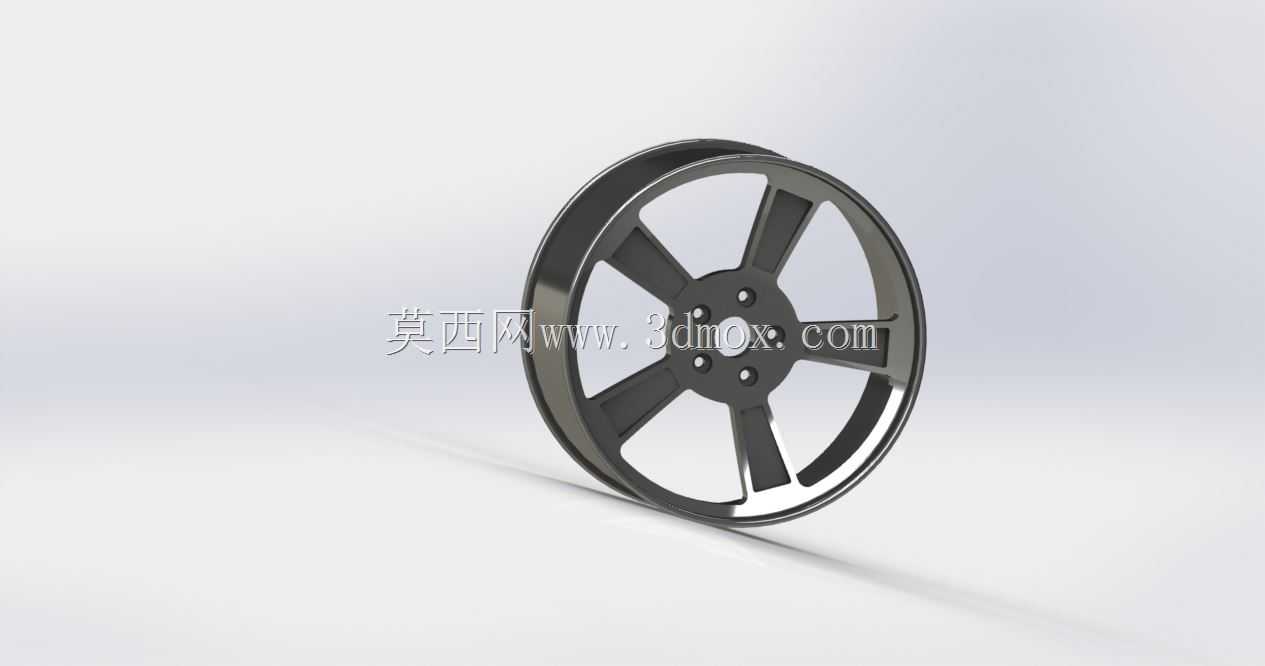

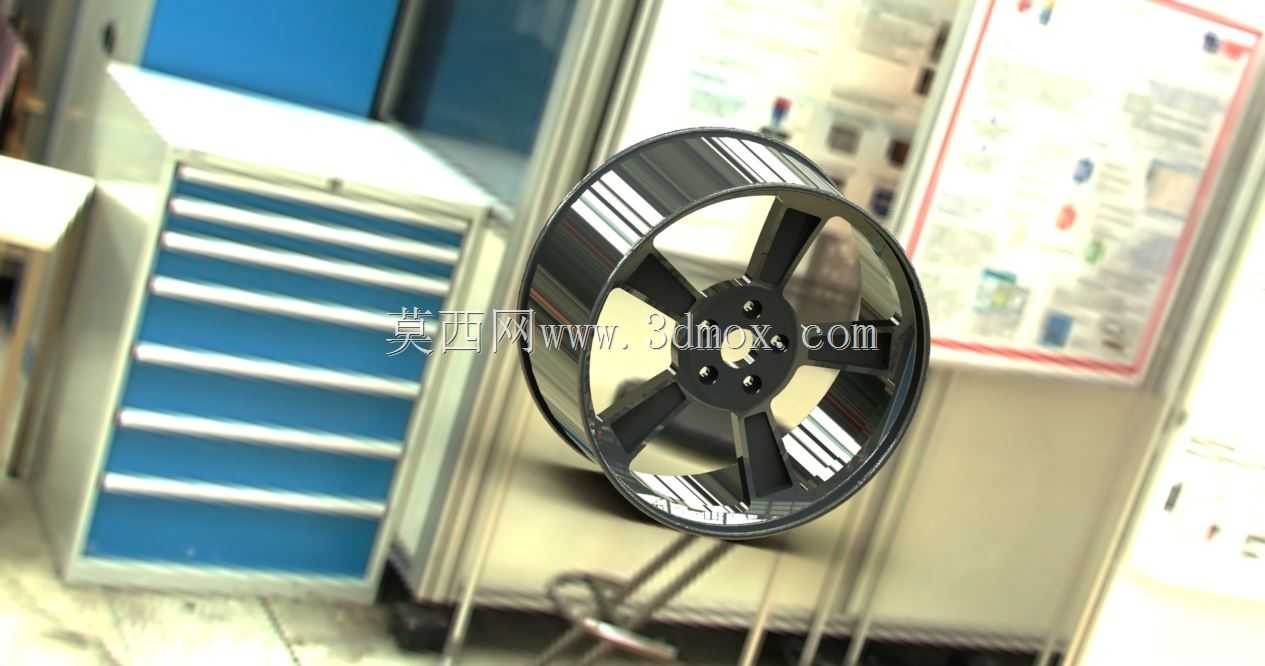

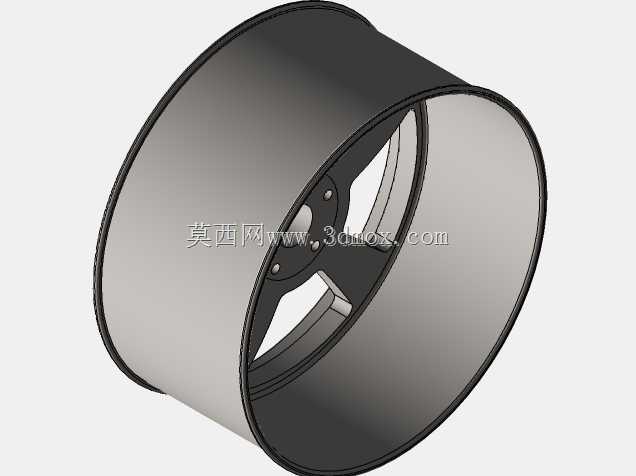

乘用车五辐亮面铝合金轮辋结构设计

　　汽车轮辋作为行走系统的核心承载部件，直接衔接轮胎与车桥轴头，承担整车垂直载荷传递、行驶过程中横向与纵向力矩传导的核心作用，在乘用车日常行驶场景中，轮辋的结构合理性直接关联轮胎密封可靠性、行驶平顺性与高速工况下的安全冗余。这款五辐结构的亮面轮辋，在设计阶段优先匹配家用紧凑型乘用车的安装边界，轴头安装位采用常规乘用车通用的四孔固定布局，孔位分布圆直径适配多数A0级至A级家用轿车的转向节接口，中心定位孔尺寸与对应车型轴头凸台尺寸做过渡配合设计，安装时可通过中心孔实现径向定位，避免螺栓承受额外剪切载荷，轮辋的胎圈座直径、宽度参数适配常规15英寸子午线轿车轮胎，轮缘高度符合乘用车轮胎装配的标准尺寸要求，可保证轮胎充气后胎圈与轮辋贴合紧密，无慢泄气风险。

　　从结构设计思路来看，采用五辐等距分布的辐条构型，一方面是兼顾铸造工艺的成型便利性，等距辐条在金属液充型过程中流道分布均匀，不易出现局部缩松、冷隔等铸造缺陷，后续机加工工序的定位装夹也更易实现形位公差控制；另一方面五辐结构的径向刚度分布均匀，在车辆经过颠簸路面承受冲击载荷时，各辐条可均匀分担冲击力，避免局部应力集中导致的辐条断裂问题。辐条采用宽条幅大切面设计，表面做亮面车削处理，在满足结构强度的前提下，通过辐条背面的局部挖槽实现轻量化控制，挖槽位置经过应力仿真校核，避开了冲击载荷下的高应力区域，在不降低整体结构强度的基础上减少了非必要的材料堆积，降低轮辋整体转动惯量，提升车辆加速与制动过程的响应速度。

　　轮辋的轮辋槽深度设计充分考虑轮胎拆装的便利性，槽部位置预留足够的轮胎胎圈沉入空间，维修更换轮胎时无需使用过大的撬装力即可完成胎圈的脱出与装入，避免拆装过程中损伤胎圈或轮辋表面涂层。轮辋的气门嘴安装孔设置在两辐条之间的轮辋槽侧部，位置避开辐条遮挡，后续充气、胎压检测模块安装操作都有足够的操作空间，不会与辐条产生干涉。在跌落与应力分析过程中，重点校核了轮辋在90度侧碰、13度冲击、径向疲劳等常规轮辋测试工况下的应力分布，针对辐条与轮辋本体衔接的圆角位置做了加大圆角过渡处理，降低该位置的应力集中系数，确保在标准冲击载荷下应力值低于铝合金材料的屈服强度，不会出现不可逆的塑性变形。

　　实际装车应用场景中，这款轮辋可适配城市通勤、常规非铺装路面行驶等多数家用车使用场景，轮辋表面的亮面层采用多层涂装工艺，外层的透明粉层可抵御日常行驶中的碎石冲击、雨水腐蚀，长期使用不易出现漆面剥落、氧化失光的问题。安装边界方面，轮辋的偏距参数经过匹配计算，装车后轮胎外沿与翼子板、悬挂摆臂、减震器等周边部件都预留足够的安全间隙，满载转向、悬架压缩到极限位置时也不会出现运动干涉，轮辋的中心孔倒角设计可引导轴头顺利装入，降低装配时的对位难度，固定螺栓的接触面做了平整化加工，螺栓拧紧后可实现足够的接触摩擦力，避免行驶过程中螺栓松动。
