红粉色多刻面宝石造型三维结构设计

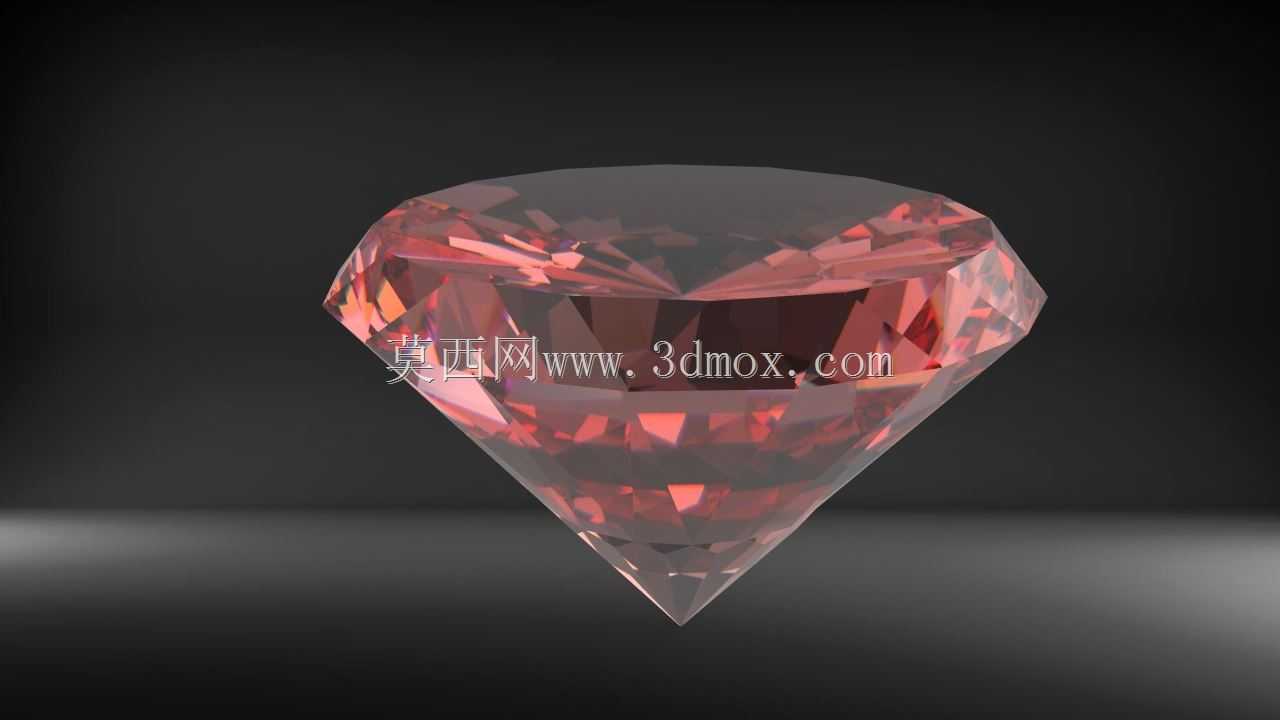

　　本次完成的多刻面红粉色宝石造型结构，最初的设计触发点来自光学检测设备的模拟校准靶标需求——在光电传感器的光路校准环节，需要一种具备规则多折射面的透明构件来模拟不同角度的光线反射路径，同时也可适配高端装饰构件、珠宝展示道具的结构验证场景，并非单纯的饰品外观复刻。从结构设计逻辑来看，整个造型采用经典圆明亮式刻面排布逻辑做优化调整，冠部设置33个独立刻面，亭部设置25个折射面，所有刻面的相交棱线都做了R0.02mm的微小圆角处理，避免实际加工过程中出现应力集中导致的崩边问题，不管是后续采用亚克力、光学玻璃做实体加工，还是用树脂做3D打印验证，都能保证棱线的成型完整性。在外形尺寸的边界设定上，整个宝石造型的最大外接圆直径控制在12mm，

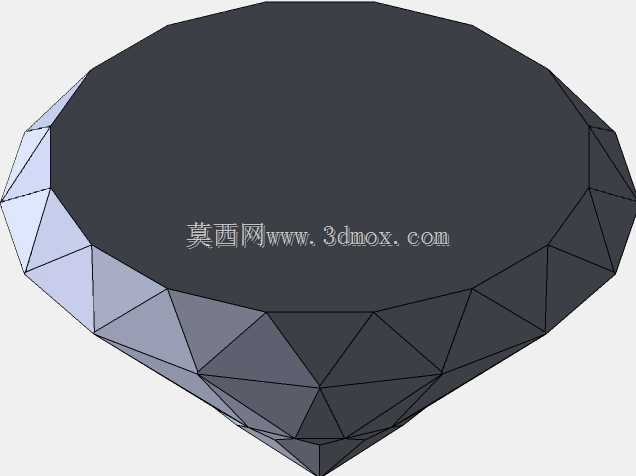

　　整体高度控制在7.5mm，冠部高度占整体高度的27%，亭部角度统一设置为40.7度，这个角度参数是经过光学折射模拟验证的，当光线从冠部垂直入射时，能在亭部刻面形成全反射效果，还原真实宝石的火彩表现，同时这个尺寸边界也能适配绝大多数传感器校准工位的安装槽位，不需要额外做结构转接。设计过程中没有采用常规的曲面放样思路，而是先建立中心基准轴，以基准轴为中心阵列所有刻面的基准平面，每个刻面都通过基准平面与基础回转体的求交来生成，保证所有对称位置的刻面角度、面积完全一致，不会出现肉眼可见的不对称偏差。考虑到不同场景的适配需求，整个造型的底部做了直径1.2mm的平面定位台，这个定位台的平面度公差设定为0.01mm，不管是嵌入传感器的校准座，

　　还是粘贴在饰品托槽上，都能保证安装后的基准面统一，不会出现倾斜导致的光线折射角度偏差。在实际应用场景中，这个结构除了作为光电传感器的光路校准模拟件，还可以直接用于珠宝展示道具的注塑模具原型验证，也能作为文创产品的装饰嵌件结构，不需要额外做结构修改就能适配不同的安装载体。设计时特意规避了尖锐的底尖结构，将传统宝石的尖锐底尖替换为直径0.3mm的小平面，一方面避免安装过程中底尖磕碰碎裂，另一方面也能让整个构件放置在平面上时保持稳定，不会出现晃动偏移。所有刻面之间的衔接都做了相切校验，不存在曲面褶皱或者棱线错位的问题，导入各类工程分析软件做光学模拟或者结构应力分析时，不会出现网格划分失败的情况。针对不同加工工艺的适配，

　　整个造型的壁厚（如果做空心注塑件的话）可以均匀控制在1mm，拔模斜度统一设置为1.5度，完全满足注塑成型的工艺要求，如果做实心光学件加工，也可以直接导入多轴加工中心生成刀路，不需要额外补面修复。在结构验证阶段，已经模拟了光线从不同角度入射后的反射路径，所有刻面的角度偏差控制在±0.1度以内，能够满足光学检测场景下的精度要求，不会因为刻面角度偏差导致校准数据出现误差。同时整个造型的重心落在中心基准轴上，旋转过程中不会出现动平衡偏差，适配需要高速旋转的检测工位使用需求。
