自行车刹车块制动组件结构设计

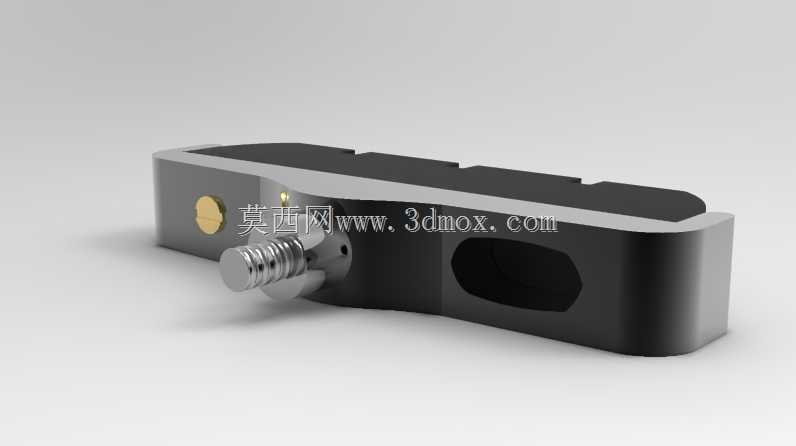

　　日常通勤、运动骑行场景里，轮组制动系统的可靠性直接决定骑行安全，夹器配套的刹车块作为直接与车圈摩擦接触的执行部件，其结构设计合理性不仅影响制动手感，还关系到制动响应速度、摩擦损耗速率以及雨天骑行的制动稳定性。这款刹车块的结构设计参考了成熟市售产品的摩擦受力逻辑，整体采用长条形块状主体搭配侧置安装螺柱的布局，主体部分采用分层结构设计，外层为摩擦接触层，直接与铝合金车圈侧面接触，通过摩擦力将轮组转动动能转化为热能实现减速，内层为刚性支撑骨架，承担安装定位与受力传导作用，避免制动过程中摩擦块出现形变偏移导致制动力衰减。

　　从安装边界来看，这款刹车块适配常规圈刹夹器的安装卡槽，侧置的螺柱为标准公制螺纹规格，安装时可通过螺柱的旋入深度调整刹车块与车圈的接触间隙，同时螺柱与支撑骨架的连接位置预留了微小角度调节余量，安装调试时可根据车圈的偏摆情况微调刹车块的接触角度，保证摩擦面与车圈侧面完全贴合，避免出现局部偏磨导致的制动异响、摩擦材料损耗不均问题。主体摩擦块的长度、宽度尺寸匹配常规公路车、城市通勤车的车圈接触宽度，安装后不会超出车圈侧面边界，也不会因接触面积过小导致制动力不足，摩擦块表面开设的内凹槽道可在雨天骑行时快速排走摩擦面的积水，减少水膜对摩擦系数的影响，缩短雨天制动距离，同时槽道还可容纳摩擦过程中产生的磨屑，避免磨屑在摩擦面堆积导致的制动打滑、车圈异常磨损问题。

　　设计过程中重点考量了受力传导路径，夹器施加的夹紧力通过支撑骨架均匀传递到整个摩擦接触面上，不会出现局部应力集中导致摩擦块开裂的问题，支撑骨架边缘做了圆弧过渡处理，避免安装调试过程中尖锐边角刮伤车圈表面涂层，螺柱根部做了加厚加强结构，承受大制动力矩时不会出现螺柱断裂、刹车块脱落的风险。摩擦材料的选型匹配铝合金车圈的材质特性，摩擦系数稳定，不会在连续制动产生高温时出现摩擦系数骤降的热衰退问题，同时材料硬度适中，不会过度磨损车圈侧面，延长轮组的使用寿命。

　　实际装车使用时，这款刹车块的安装流程与常规圈刹刹车块完全兼容，不需要额外改装夹器结构，调试到位后制动手感线性，捏下刹把时制动力随捏合力度线性提升，不会出现突然抱死的情况，适合日常通勤、休闲骑行的使用需求，摩擦块的磨损极限位置做了隐性标识，当摩擦层磨损到标识位置时即可更换，避免支撑骨架直接摩擦车圈造成不可逆的损伤。从结构建模角度来看，这款产品的特征建模逻辑清晰，主体骨架的拉伸特征、螺柱的旋转特征、摩擦面槽道的切除特征都可通过常规三维建模软件实现，建模过程中需要重点关注螺柱与骨架的同轴度、摩擦面的平面度公差，保证加工后的零件可顺利安装到夹器上，同时与车圈的接触精度满足使用要求，各部分的圆角、倒角特征需要符合加工工艺要求，避免出现无法脱模、加工应力集中的问题。
