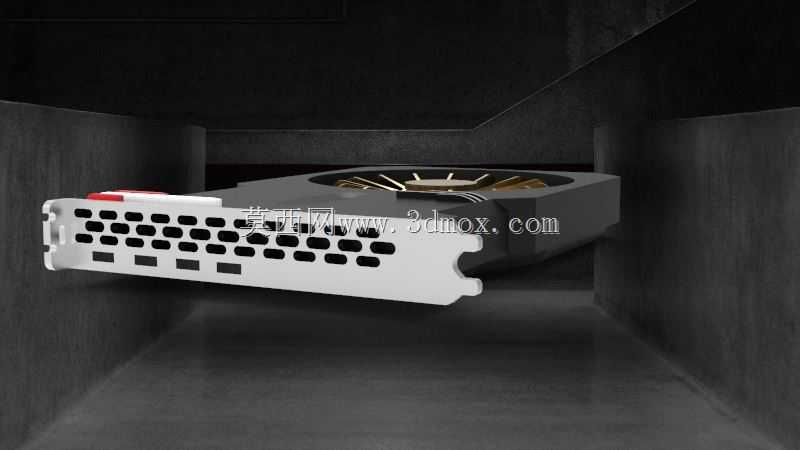

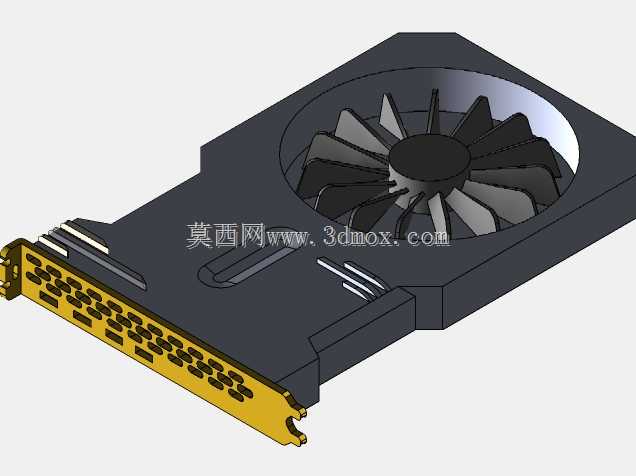

在桌面级计算机硬件的结构设计工作中,独立图形卡的散热结构设计是直接决定硬件运行稳定性、使用寿命与噪音表现的核心环节,不少初入结构设计领域的工程师容易忽略扇叶曲面的实际成型逻辑,仅通过平面投影绘制扇叶轮廓,最终做出的数模在导入流体仿真环节时,会出现风道流向偏差、风量计算值与实际测试值偏差超过30%的问题,这个数模完整还原了单风扇涡轮式显卡散热结构的全部细节,可作为硬件结构设计、散热仿真练习的参考样件。从实际应用场景来看,这类单风扇侧吹结构的显卡多用于ITX紧凑型机箱、半高工控机、嵌入式工业计算设备中,这类设备的内部安装空间局促,无法容纳大尺寸多风扇的开放式散热显卡,

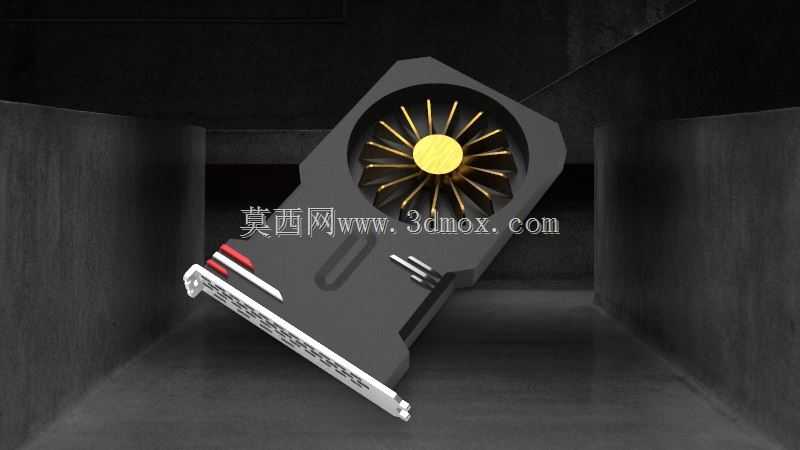

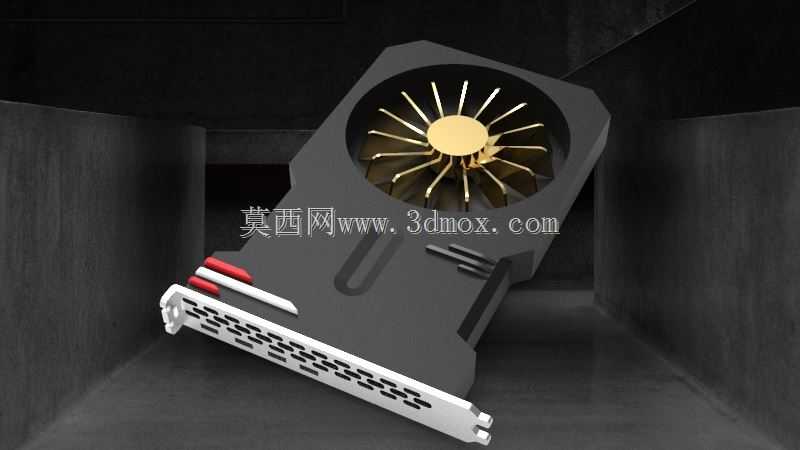

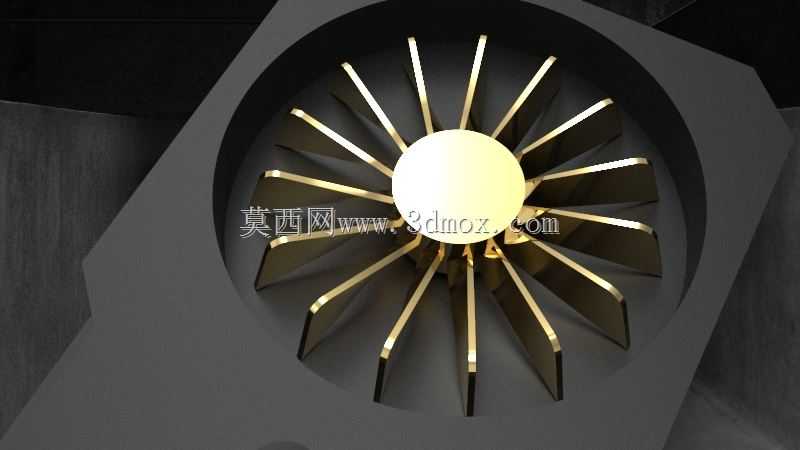

侧吹式结构可以将显卡核心产生的热量通过机箱尾部的PCIe挡片位置直接排出设备外部,不会在机箱内部形成热量淤积,适配封闭性较强、内部风道空间有限的装机场景。从功能特性来看,该结构完整覆盖了显卡的几个核心功能模块:首先是PCIe金手指连接段,数模还原了金手指的分段缺口结构,对应PCIe x16插槽的防呆定位设计,安装时可直接匹配标准PCIe插槽的定位卡扣,避免插反或接触不良;其次是散热风扇模组,扇叶采用了后掠式曲面设计,视觉上从正面投影看扇叶接近径向直片,但实际每一片扇叶都沿旋转轴方向带有连续的扭转曲面,这个曲面角度是经过风量与噪音平衡优化的,在相同转速下,曲面扇叶比平面直扇叶的送风效率高18%左右,
同时可以切割气流减少扇叶边缘的涡流噪音,扇叶中心的轮毂部分做了圆弧过渡,避免气流在轮毂位置形成紊流区;第三是PCB板与挡片结构,挡片位置还原了VGA、HDMI这类视频输出接口的预留开孔位,同时挡片上带有固定耳,可通过螺丝将显卡锁紧在机箱的PCIe安装位上,避免长期使用后显卡因自重出现下垂变形。从设计思路来看,这类单风扇显卡的结构设计需要平衡三个核心约束:第一是安装边界的限制,半高显卡的整体高度不能超过69mm,长度通常控制在170mm以内,厚度不超过双槽位40mm的尺寸,因此散热鳍片的体积不能无限制做大,需要通过扇叶的曲面设计提升有限鳍片面积下的换热效率;第二是重量控制,这类ITX用显卡的整体重量需要控制在300g以内,
避免长期使用后PCIe插槽承受过大的弯矩出现接触针脚虚焊,因此外壳部分采用薄壁塑料结构,鳍片采用轻量化的铝合金冲压成型,在保证结构强度的前提下尽可能降低自重;第三是风道的密封性,侧吹式散热需要在风扇外圈与外壳之间形成封闭的导风通道,让气流全部穿过散热鳍片从挡片位置排出,数模中还原了风扇外圈的导风罩结构,避免气流从风扇与外壳的缝隙处泄漏,保证散热效率。从安装边界的细节来看,数模中PCB板的厚度按照标准1.6mm的PCB工艺设计,金手指位置到挡片的距离完全符合PCIe规范的安装尺寸,安装后金手指可以完全插入插槽内,挡片与机箱安装面完全贴合;风扇的供电走线位置预留了走线槽,避免装配时线材被风扇扇叶剐蹭出现破损;PCB板前端的供电电容、MOS管等元件的高度都做了避让设计,保证散热底座可以完全贴合GPU核心表面,不会出现元件干涉导致核心接触不良、散热失效的问题。不少工程师在做这类板卡散热结构建模时,容易把扇叶做成平面结构,忽略扇叶的扭转曲面,实际上扇叶的曲面角度是沿着叶根到叶尖逐渐变化的,叶根位置的安装角更大,叶尖位置的安装角更小,这样可以保证整个扇叶长度方向上的气流推送速度均匀,避免叶尖位置气流速度过快形成涡流噪音,这个数模完整还原了扇叶的曲面变化特征,可作为曲面建模、散热结构设计的参考样件,帮助结构设计从业者理解小空间内硬件散热结构的设计逻辑,掌握板卡类硬件的安装尺寸规范与避让设计要点。
