IUT地标五柱拱形艺术装置结构设计

　　这款五柱拱形结构的设计原型来自IUT校区的标志性建筑，最初的设计需求是做等比例缩小的桌面展示摆件，用于校史馆陈列、校友纪念周边开发以及建筑系构造教学演示使用。从实际应用场景来看，这类缩比地标构件除了陈列展示用途，也可作为文创产品的结构原型，延伸开发亚克力、金属材质的量产周边，部分建筑方案汇报中也会用这类等比模型做场地标识的直观演示，帮助非专业受众快速理解场地标志性构筑物的形态特征。

　　从功能特性来看，整个结构采用对称式五组拱形片层叠加的形式，每一片拱形构件的轮廓完全一致，通过等间距排布形成具有纵深感的视觉效果，片层之间预留均匀间隙，既减轻整体重量，也能在光线照射下形成层次丰富的光影，提升展示质感。底部设置一体化平板基座，所有拱形片层的下端都与基座表面垂直固定，不需要额外的支撑连接件，依靠片层自身的结构强度就能保持整体形态稳定，日常摆放时不会出现侧翻、构件变形的问题。

　　设计过程中首先确定了整体的比例关系，以原建筑的拱高、跨度、柱列间距为基准，按照1:200的缩比确定模型的整体边界：基座采用矩形平板结构，长宽尺寸控制在180mm×150mm，厚度8mm，摆放时占用的桌面空间极小，适配常规展示台、书架陈列的尺寸要求。五组拱形片层的厚度统一为5mm，相邻片层的间距设置为12mm，这个间距经过反复调整，既不会因为间隙过小让整体显得厚重呆板，也不会因为间隙过大导致结构松散，视觉上能清晰呈现五根立柱的序列感，同时拱券的弧度完全复刻原建筑的罗马式拱轮廓，拱顶半径与侧边立柱的高度比例严格对应原建筑的测绘数据，保证缩比后的形态还原度。

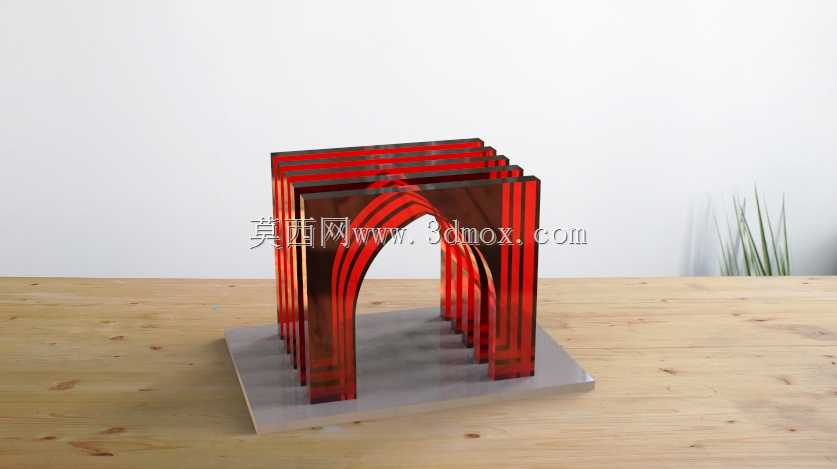

　　结构设计上充分考虑了不同加工工艺的适配性，如果采用透明亚克力切割加工，每一片拱形构件都可以通过激光切割一次成型，不需要二次铣削加工，切割后的边缘只需要简单抛光就能达到通透的展示效果，片层与基座的连接可以采用亚克力专用胶水粘接，粘接位置隐藏在片层下端与基座的接触面上，不会破坏外观的整体性；如果采用金属材质加工，比如红色阳极氧化铝板，同样可以通过激光切割下料，折弯后与金属基座焊接或者通过沉头螺丝连接，表面做红色哑光或者亮面处理，就能达到图中展示的半通透红色质感。安装边界方面，整个模型没有外凸的连接结构，所有构件都在基座的矩形轮廓范围内，摆放时不需要额外的固定件，直接平稳放置在水平台面上即可，基座底部可以粘贴防滑毛毡，避免刮伤展示台面，同时提升摆放的摩擦力，防止意外触碰滑落。

　　从建模逻辑来看，整个结构采用参数化建模思路，先绘制单片拱形的轮廓草图，通过线性阵列命令生成五组等间距的片层结构，再单独绘制基座的矩形草图拉伸为实体，最后将片层与基座做布尔合并，整个建模过程没有复杂的曲面特征，所有特征都是基于草图拉伸、阵列生成，后续如果需要调整整体尺寸、片层数量、拱券弧度，只需要修改最初的草图参数就能快速更新模型，不需要重新构建特征，适配不同尺寸的定制需求。实际验证过程中，针对片层的结构强度做了校核，5mm厚度的亚克力或者铝板，在120mm的拱高尺寸下，侧向受力可以满足日常摆放的强度要求，不会出现拱顶弯曲变形的问题，片层与基座的连接面宽度足够，粘接或者螺丝连接后的连接强度可以承受日常搬运的受力，不会出现构件脱落的情况。

　　这类地标类结构模型的设计核心是在还原标志性形态的前提下，尽可能简化加工工艺，降低量产成本，同时保证结构的稳定性和展示效果，五柱拱的结构形式本身具有很强的对称性，加工过程中不需要做特殊的定位工装，只需要在基座表面预先标记好每一片构件的粘接位置，就能快速完成组装，组装后的整体形位公差可以控制在0.5mm以内，完全满足展示类模型的精度要求。
