方管焊接式工业承重工作台框架结构

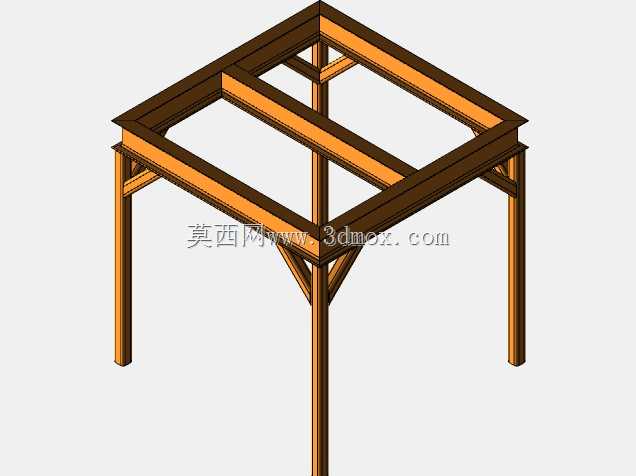

　　这套框架结构主要面向车间工位承重、生产线旁物料暂存、轻型设备承载等工业场景设计，区别于民用家具桌架，整体采用等截面矩形型钢搭建，核心承载逻辑依靠型材自身抗弯模量与节点焊接强度实现，没有多余装饰性构件，所有杆件排布完全围绕受力路径规划。从结构布局来看，四条竖直型材作为主支撑腿，直接承接上部框架传递的竖向荷载，腿柱与上部边框的连接节点增设三角斜撑，斜撑采用与主框架同规格的型材裁切后满焊固定，可有效抵消桌面受偏载时产生的倾覆力矩，避免节点处应力集中导致的焊缝开裂。上部框架采用双层边框设计，外层边框围成完整的矩形轮廓，作为桌面铺设的安装基准面，内层设置两根横向贯通的加强横梁，横梁两端与两侧长边边框焊接固定，

　　将上部大跨度矩形框架分隔为三个小跨度受力单元，大幅降低长边边框在均布荷载下的挠度变形，即使在框架中部放置较重的工装夹具、检测仪器，也不会出现边框下弯的情况。设计过程中采用3D草绘作为整体定位基准，先在三维空间中绘制所有型材的中心线路径，再沿路径赋予对应规格的矩形管截面，这种建模方式可以快速调整各杆件的相对位置，核对不同杆件之间的干涉情况，尤其是斜撑与主框架的相贯线位置，通过3D草绘定位后可以直接导出相贯线切割参数，减少现场下料时的修配工作量。从安装边界来看，四条支撑腿的底部处于同一水平面，安装时可根据地面平整度在腿底加装可调脚杯，可调范围通常预留30至50毫米即可满足一般车间地面的找平需求，不需要额外做预埋件固定；

　　上部框架的上表面所有型材顶面保持共面，平面度公差控制在每米1毫米以内，铺设钢板、密度板或者防静电台面时，不需要额外打磨找平，直接通过自攻螺丝或者压块固定即可。在实际使用场景中，这类框架可以适配多种工位需求：如果作为装配工作台使用，可在框架侧面预留的型材间隙上加装工具挂板、电源插座导轨，不会破坏主框架的受力结构；如果作为检测工位台使用，上部加强横梁的排布位置避开了常用检测设备的安装孔位，不会出现台面打孔时打到内部横梁的问题；如果作为物料周转台使用，框架下部的空置空间可以加装层板或者物料盒支架，拓展存储能力。结构受力计算时，单根主支撑腿的长细比控制在80以内，避免竖向受压时出现失稳问题，上部横梁的跨度与型材截面高度的比值控制在25以内，

　　保证额定均布荷载下的最大挠度不超过跨度的1/1000，满足精密仪器放置的水平度要求。所有焊接节点均采用周圈满焊工艺，焊脚高度不小于型材壁厚的0.7倍，焊接完成后对焊渣进行打磨清理，可根据使用环境做喷塑或者喷漆防锈处理，适应车间潮湿、多油污的使用环境。框架整体采用模块化的排布逻辑，所有型材均为标准定尺材料裁切，不需要定制异形截面构件，下料时可以通过套裁提高材料利用率，降低加工成本，组装时按照先拼上部框架、再焊接支撑腿、最后加装斜撑的顺序即可完成，不需要复杂的专用工装，普通焊接工位即可完成制作。
