星型布局活塞往复式径向动力机构

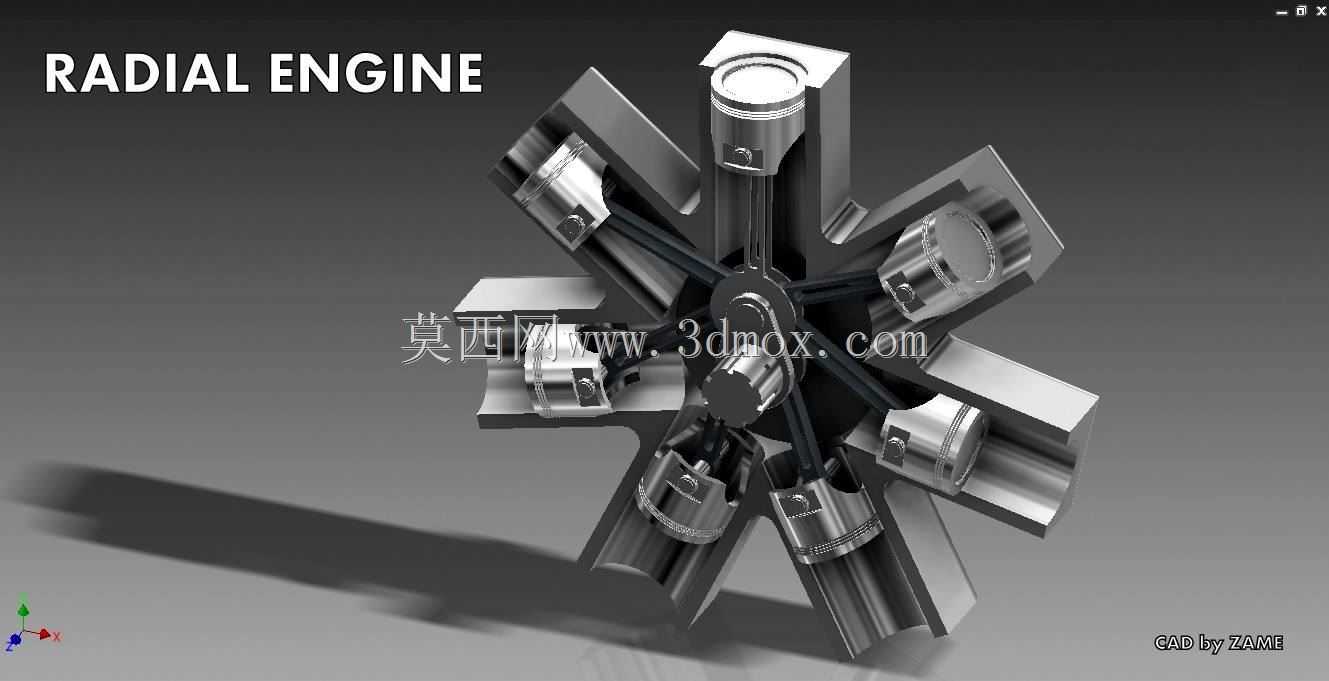

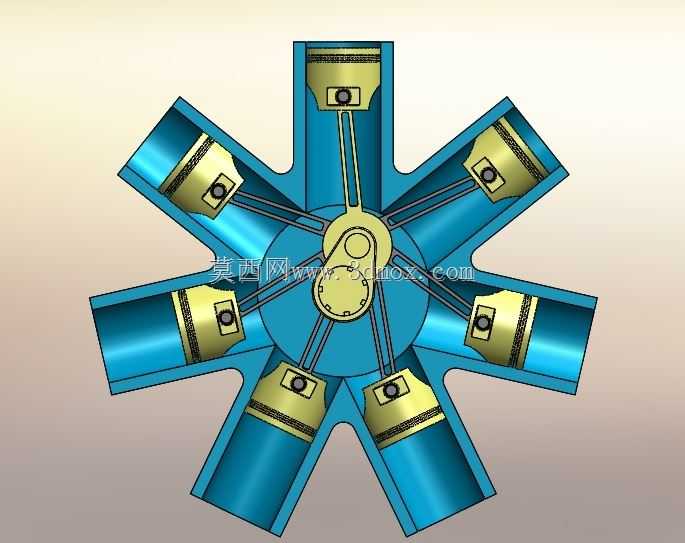

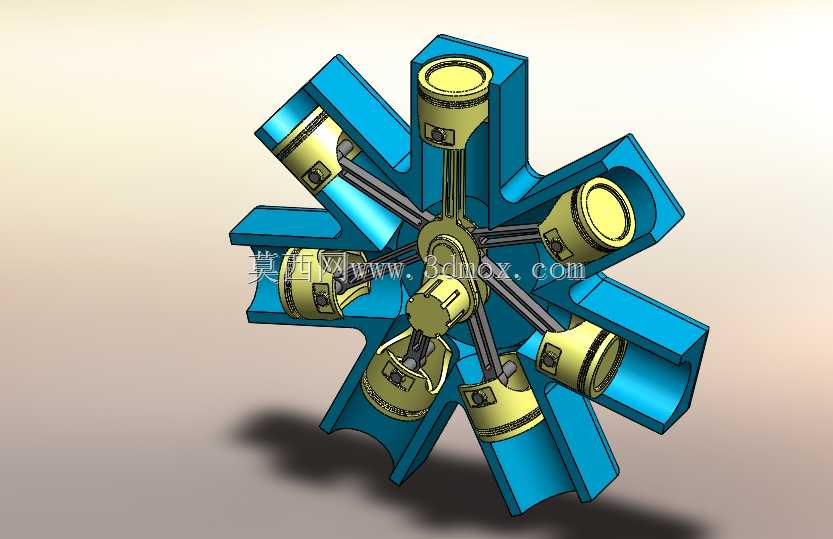

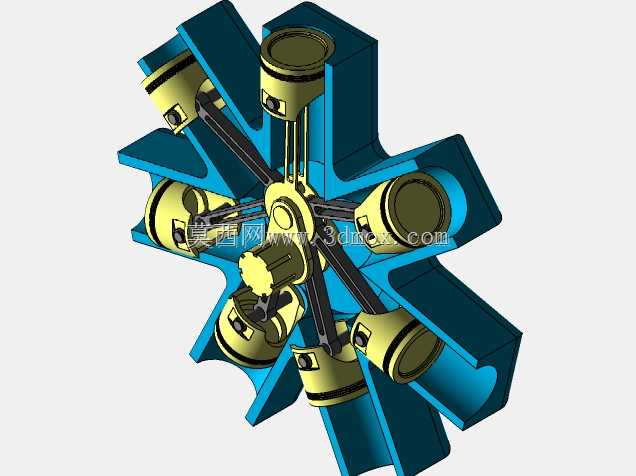

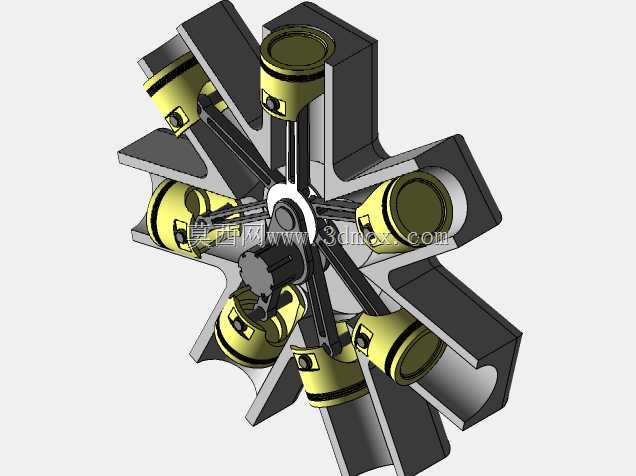

　　这类径向排布的活塞动力机构，最早在航空活塞动力领域得到规模化应用，凭借紧凑的轴向尺寸、优秀的风冷适配性，在早期螺旋桨飞行器上承担核心动力输出功能，后续也在小型通用动力设备、特种作业机具、复古动力复刻装置中找到适配场景。区别于直列、V型排布的活塞机构，其所有气缸围绕中心曲轴呈放射状均匀布置，单根曲轴即可带动多组活塞同步完成往复循环，在同等排量下轴向长度能压缩到直列机型的三分之一不到，非常适合对安装轴向空间有严格限制的动力配套场景。从实际功能逻辑来看，该机构通过中心曲柄的旋转运动，带动周向均匀分布的连杆组件，将每个活塞在气缸内的直线往复运动转化为曲轴的旋转扭矩输出，多缸依次做功的排布方式能大幅降低曲轴输出的扭矩波动，

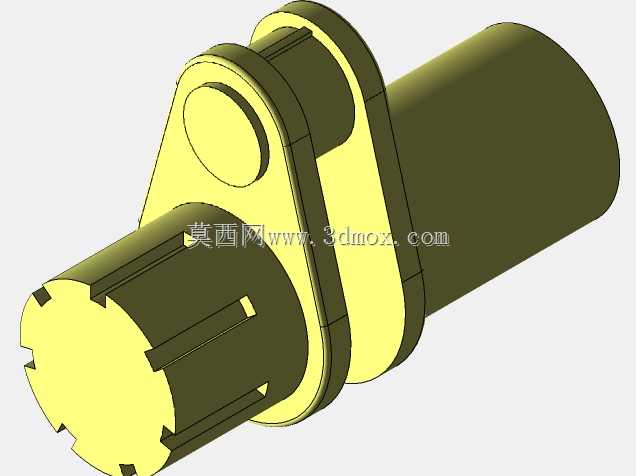

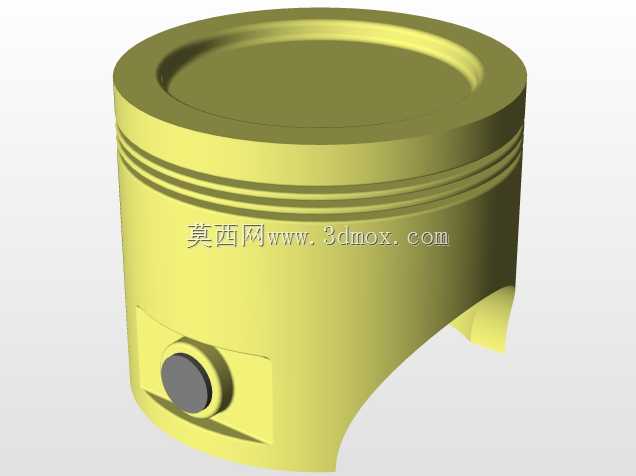

　　不需要额外加装大质量飞轮就能获得相对平稳的动力输出特性，风冷工况下每个气缸都能直接接触流经的冷却气流，不存在直列机型后排缸体散热条件差的问题，在缺乏复杂液冷回路的轻量化设备上适配性极强。设计过程中首先要确定缸数与排布夹角，常见的5缸、7缸、9缸排布需要保证相邻缸做功间隔角均匀，避免出现动力输出的死点，同时要核算每根连杆与曲柄销的配合间隙，由于多根连杆共用同一曲柄销，连杆大端的分层排布结构需要严格控制轴向尺寸公差，避免工作过程中出现连杆侧磨、运动干涉的问题。活塞组件的设计需要匹配往复运动的惯性力平衡，由于周向对称排布，一阶、二阶往复惯性力能在径向实现自平衡，相比直列机型不需要额外设置复杂的平衡轴结构，能进一步简化整体结构、

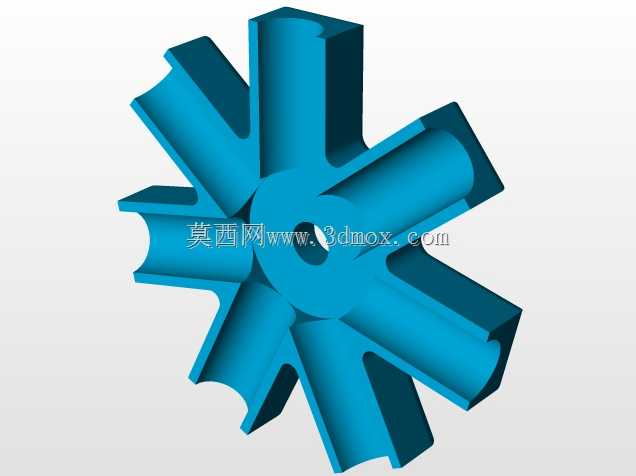

　　降低整机自重。安装边界层面，这类机构的核心安装基准为中心曲轴的输出端轴线，周向气缸的外轮廓构成最大径向安装尺寸，设计配套安装机架时需要预留足够的径向空间，同时要在气缸散热鳍片周边预留冷却气流的流通通道，避免散热受阻导致缸体温度异常升高；曲轴输入端与输出端的同轴度公差需要控制在机械设计手册要求的范围内，避免连接负载后出现曲轴偏磨、振动超标的问题。实际建模过程中需要重点验证曲柄连杆机构的运动干涉情况，在曲轴转动的全行程内，每一组活塞的上下止点位置需要与气缸套的长度匹配，避免活塞撞击气缸盖或者脱出气缸套，同时要验证相邻缸体之间的安装间隙，保证缸体固定螺栓有足够的操作空间，后续维护拆装时不需要拆解全部缸体就能完成单缸组件的检修。

　　这类机构的进排气管路排布也需要结合径向布局特点设计，避免管路弯折角度过大影响进排气效率，点火或者喷油组件的走线需要沿缸体间隙规整布置，远离高温排气区域避免线路老化加速。在小型特种动力场景下，这类径向机构还可以通过调整缸径、行程参数匹配不同的功率输出需求，相比同功率等级的其他活塞机构，其自重更轻、维护点更直观外露，日常检修时不需要拆解大量外围附件就能完成火花塞、活塞环等易损件的检查更换，对于野外作业、缺乏复杂维保条件的使用场景十分友好。需要注意的是，由于其径向尺寸较大，这类机构并不适合安装空间狭长的场景，在配套选型时需要优先核对安装位的径向预留空间，同时要匹配对应的减速机构，因为这类径向活塞机构的经济工作转速区间普遍低于常规直列机型，直接驱动高转速负载会导致燃烧效率下降、磨损加剧。建模时的配合公差选择上，活塞与气缸壁的间隙需要根据选用的材质热膨胀系数设定，避免工作温度升高后出现活塞卡滞的问题，连杆小端与活塞销的配合需要保留合适的转动间隙，同时设置可靠的润滑通道，保证高速往复运动过程中摩擦副能得到充分润滑，降低磨损速率。
