直列四缸活塞曲柄连杆单引擎结构

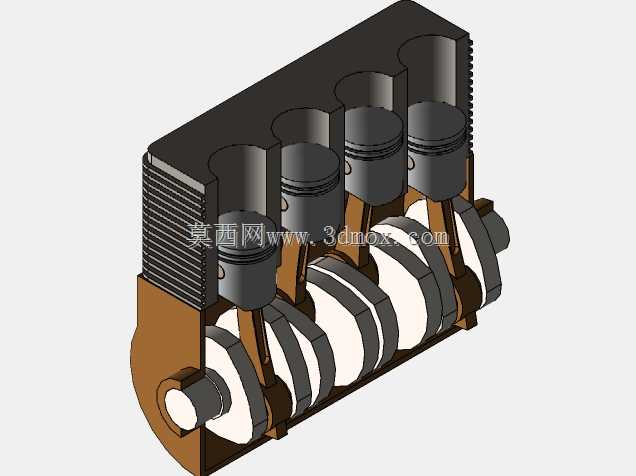

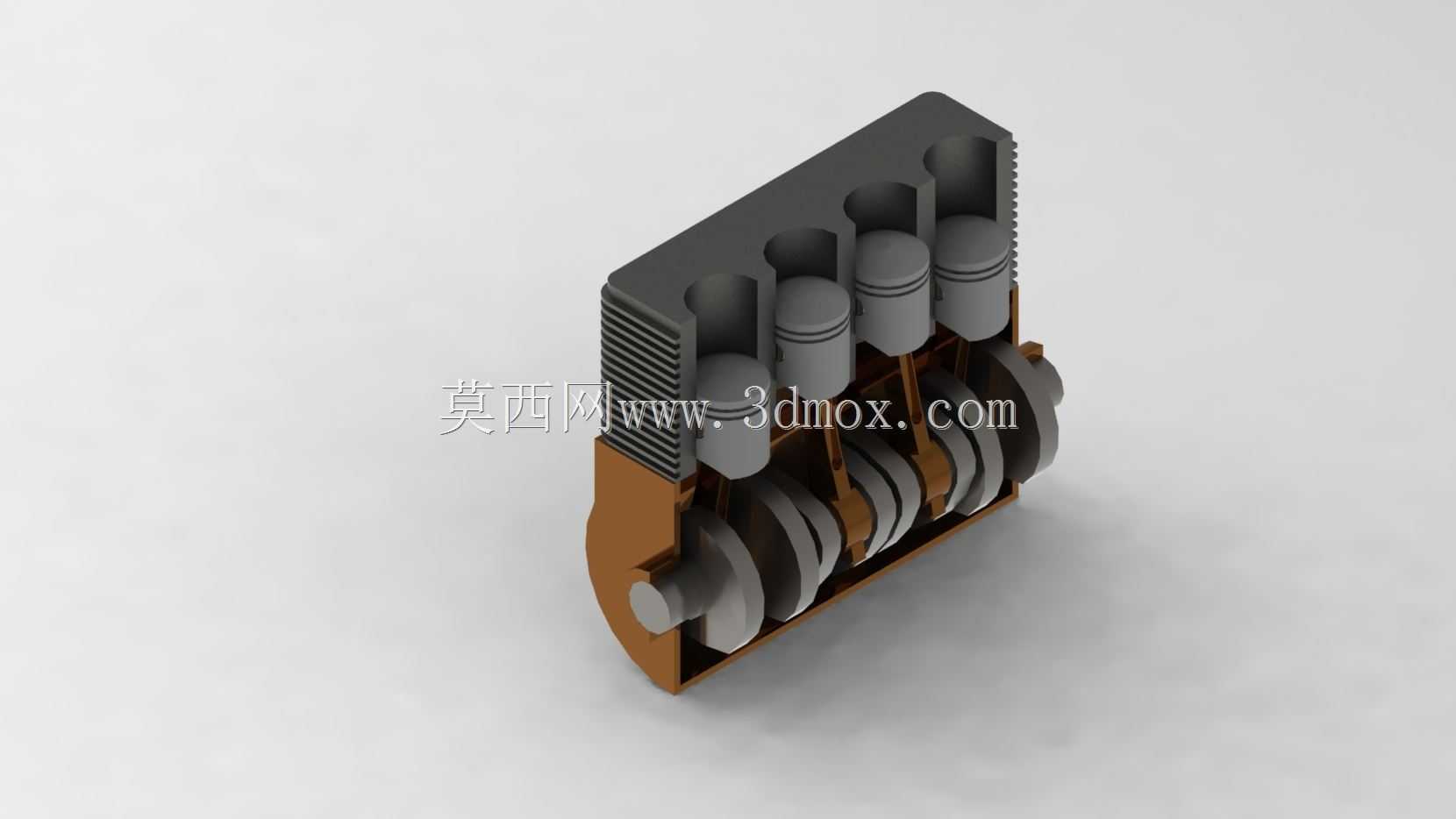

　　这套直列排布的动力核心结构，是小排量内燃动力装置最基础的功能单元，常应用于通用小型发电机组、园林机械动力头、小型摩托艇推进单元以及教学实训台架的原理演示场景，其核心作用是完成燃料化学能到旋转机械能的转换，为后端负载提供持续稳定的扭矩输出。从结构设计逻辑来看，整套机构采用直列四缸等间距排布，缸体部分集成了气缸安装定位面、曲轴支撑轴承座以及油道预留空间，四个活塞沿气缸轴线做往复直线运动，通过各自对应的连杆将直线推力传递到曲轴的曲柄销位置，将往复运动转换为曲轴的连续旋转运动。设计过程中，四个曲柄销采用交错相位布置，相邻气缸的做功行程间隔180度曲轴转角，能够保证曲轴旋转过程中扭矩输出的连续性，避免四缸结构出现动力输出断档的问题，

　　同时平衡往复运动产生的一阶惯性力，降低整机运行过程中的振动幅度。从安装边界来看，整套结构的缸体上端预留了气缸盖安装的螺栓孔位，平面度公差控制在0.05mm以内，能够保证与缸盖结合面的密封性能，避免燃烧室漏气；曲轴的两端分别预留了飞轮安装端和动力输出端，输出端轴径采用标准的平键连接结构，可直接对接离合器、变速箱或者发电机输入轴，安装定位的同轴度公差要求控制在0.03mm以内，避免旋转过程中出现偏磨问题。活塞部分采用了裙部减磨设计，活塞环槽位置预留了气环和油环的安装空间，能够在往复运动过程中完成气缸密封、刮除缸壁多余润滑油的功能，活塞销采用全浮式设计，可在活塞销座和连杆小头衬套内自由转动，保证磨损均匀。连杆部分采用工字型截面结构，

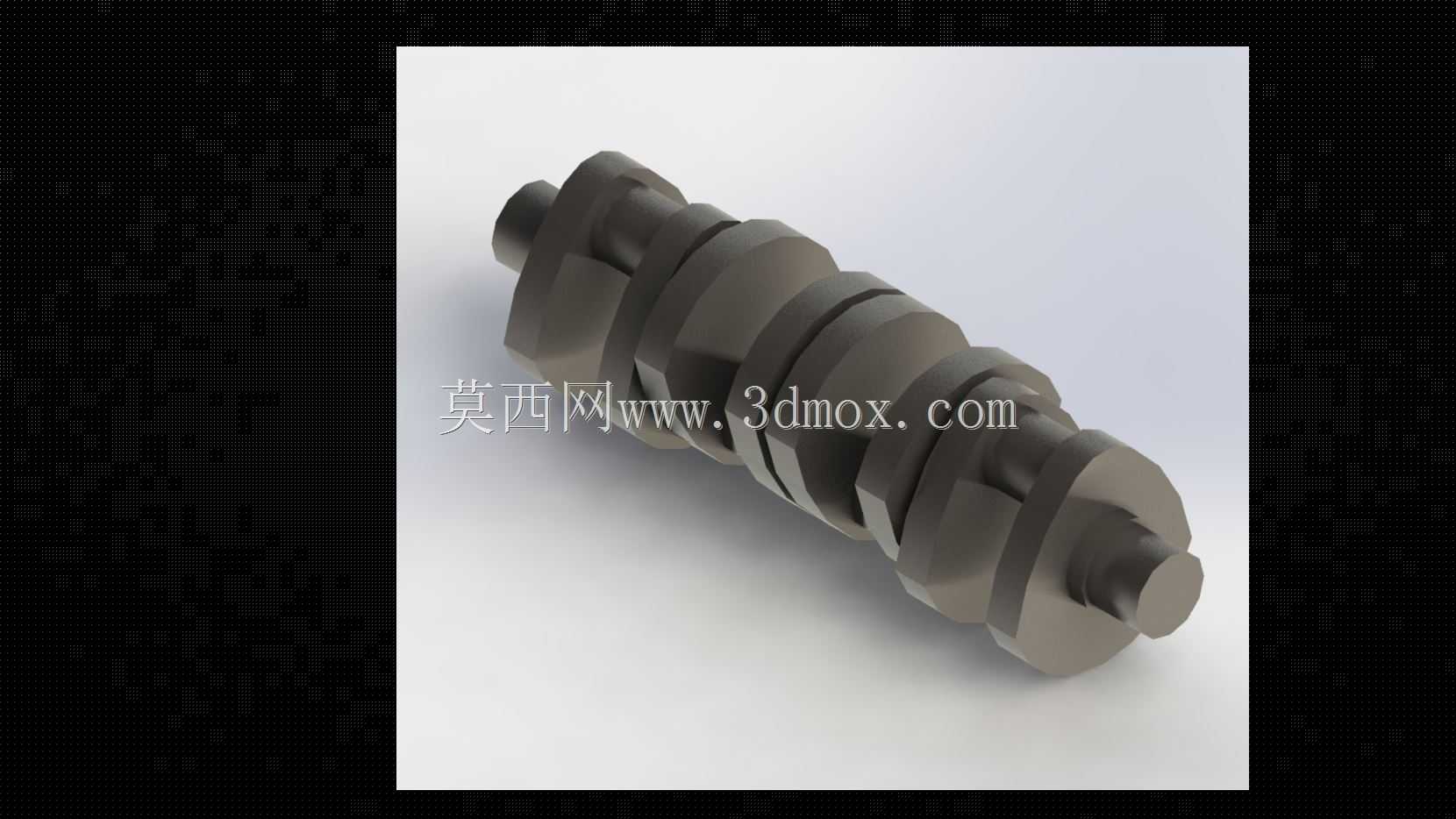

　　在保证结构强度的前提下尽可能降低往复运动的质量，减少惯性力带来的冲击，连杆大头采用剖分式结构，通过连杆螺栓与曲柄销连接，轴瓦位置预留了润滑油槽，能够在曲轴旋转过程中形成稳定的油膜，降低摩擦磨损。在实际应用场景中，这套结构可作为原理验证的基础模型，帮助设计人员快速验证曲柄连杆机构的运动干涉情况，确认活塞在上止点、下止点位置时与气门、缸盖的安全间隙，也可用于实训教学中演示四冲程发动机的做功过程，让学习者直观理解往复运动转换为旋转运动的机械原理。设计时需要重点关注曲轴的动平衡调校，四个曲柄的配重块需要根据活塞连杆组的往复质量进行匹配，保证曲轴在额定转速下运行时的振动值控制在允许范围内，同时缸体的曲轴支撑座需要采用足够的刚度设计，

　　避免曲轴旋转过程中出现支撑变形，导致轴瓦偏磨甚至曲轴断裂的问题。整套结构的外形轮廓规整，直列排布的形式使得整体宽度尺寸较小，可适配安装空间较为狭长的动力舱布局，缸体侧面预留了附件安装位，可用于安装机油泵、正时齿轮室等附属部件，不需要额外设计复杂的转接支架，降低整机装配的复杂度。
