塑料座椅注塑成型模具结构设计

　　日常民用塑料座椅的批量生产，核心依赖注塑模具的稳定运行，这类模具直接决定座椅的成型精度、生产效率与外观质量，是民用塑料制品加工领域的核心工艺装备。塑料座椅作为日常场景中高频使用的承重构件，需要兼顾结构强度、外观质感与批量生产的经济性，对应的模具设计需要围绕塑件的使用需求做全流程的结构匹配。

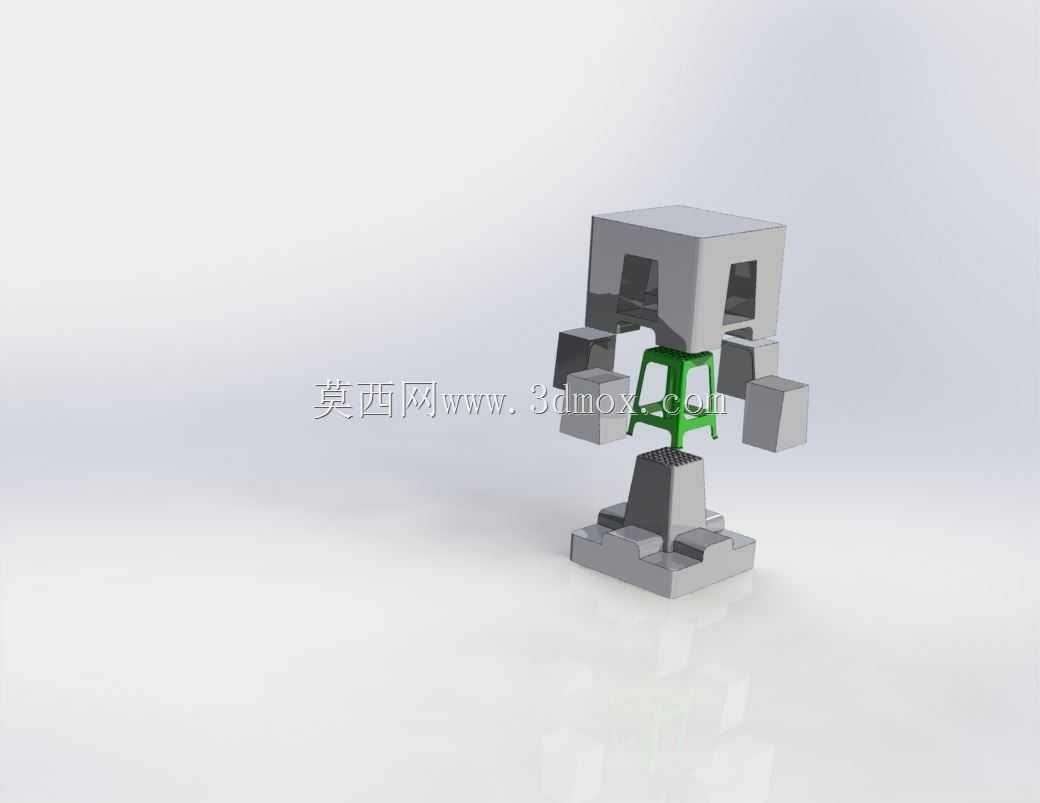

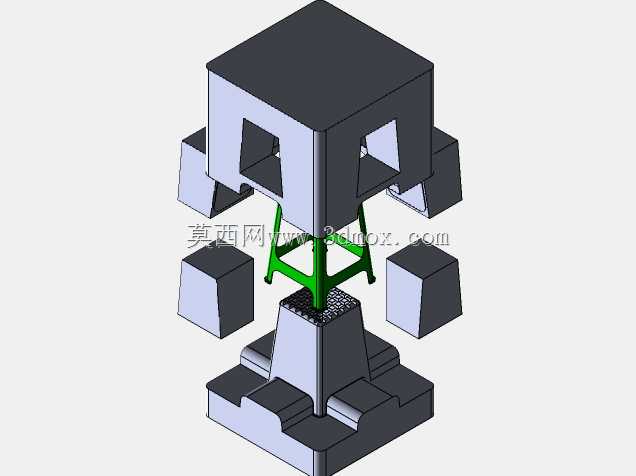

　　从实际生产场景来看，这类座椅模具适配卧式注塑机安装，整体模架采用标准龙记模架改制，安装边界需要匹配对应吨位注塑机的拉杆间距、最大模厚与最小模厚参数，模具整体闭合高度控制在常规300-500吨注塑机的适配区间，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴R尺寸，保证射胶过程无溢料。模具的分型面选择沿着座椅的最大轮廓线设置，避开座椅的外观承重面，避免分型线残留影响塑件外观与结构强度，分型面贴合精度控制在0.02mm以内，合模后无飞边产生的间隙。

　　浇注系统采用热流道转冷流道的点浇口结构，浇口位置设置在座椅背面的非外观区域，避免浇口痕迹残留影响座椅正面观感，流道直径根据PP或改性PP塑料的熔融流动特性设置，保证熔料能够快速填充整个型腔，填充过程中熔接痕位置避开座椅的椅腿承重区域，防止结构应力集中导致使用中断裂。冷却系统采用随形水路设计，围绕型腔与型芯的轮廓布置循环水路，水路直径设置为10mm，水路距离型腔壁面距离保持在15-20mm的均匀区间，保证成型过程中整个塑件冷却速率一致，避免冷却不均导致的塑件翘曲变形，冷却回路的进出水口设置在模具的非操作侧，适配注塑机的冷却水塔管路连接，冷却时间控制在20-30秒区间，匹配批量生产的节拍要求。

　　脱模机构采用顶针顶板联合顶出结构，针对座椅的椅腿、座面背部的加强筋位置设置直径合适的顶针，顶针排布避开塑件的薄壁区域，防止顶出过程中顶穿塑件或者留下明显顶白痕迹，顶出行程根据塑件的脱模斜度设置，保证塑件能够完全脱离型芯，复位杆配合弹簧实现顶出机构的精准复位，合模过程中复位杆先于型腔接触，避免顶针碰撞型腔造成模具损伤。导向定位系统采用导柱导套配合精定位块的结构，四组导柱导套设置在模架的四个角位，导柱直径根据模具整体重量选择，保证合模过程中动定模的导向精度，在型腔周围设置多组锥形精定位块，抵消射胶过程中产生的侧向胀模力，保证型腔的同轴度与壁厚均匀性，避免塑件出现单边壁厚偏差的问题。

　　排气系统围绕分型面与型芯镶件间隙设置，在熔料填充的末端开设深度0.02mm的排气槽，及时排出型腔内的空气，避免填充过程中出现困气烧焦、缺胶等成型缺陷，排气槽的宽度设置为6-8mm，沿分型面轮廓均匀分布，保证排气顺畅无死角。模具的所有成型镶件采用预硬718H模具钢加工，型腔表面根据座椅的外观要求做抛光或者晒纹处理，成型表面粗糙度达到Ra0.8以下，保证塑件表面质感一致，活动配合部位比如顶针、导柱、滑块等位置做氮化处理，提升表面硬度与耐磨性能，延长模具的批量生产寿命，正常维护状态下这套模具的使用寿命可以达到30万模次以上，满足民用座椅的批量生产需求。

　　针对座椅的承重结构，模具中型芯部分对应座椅的加强筋位置做了镶件拆分设计，既方便加工过程中的刀具切削，也便于后续生产过程中磨损部位的快速更换，减少模具维修的停机时间，镶件的配合精度控制在H7/m6的过渡配合区间，既保证镶件安装的牢固性，也避免配合间隙过大产生飞边。在实际试模过程中，需要根据塑料原料的熔融指数调整射胶压力、保压压力与冷却时间参数，保证座椅的座面、椅腿部位的成型密度一致，承重测试时能够满足日常使用的载荷要求，不会出现结构断裂或者过度变形的问题。
