四腔提芬盒塑料注射成型模具结构

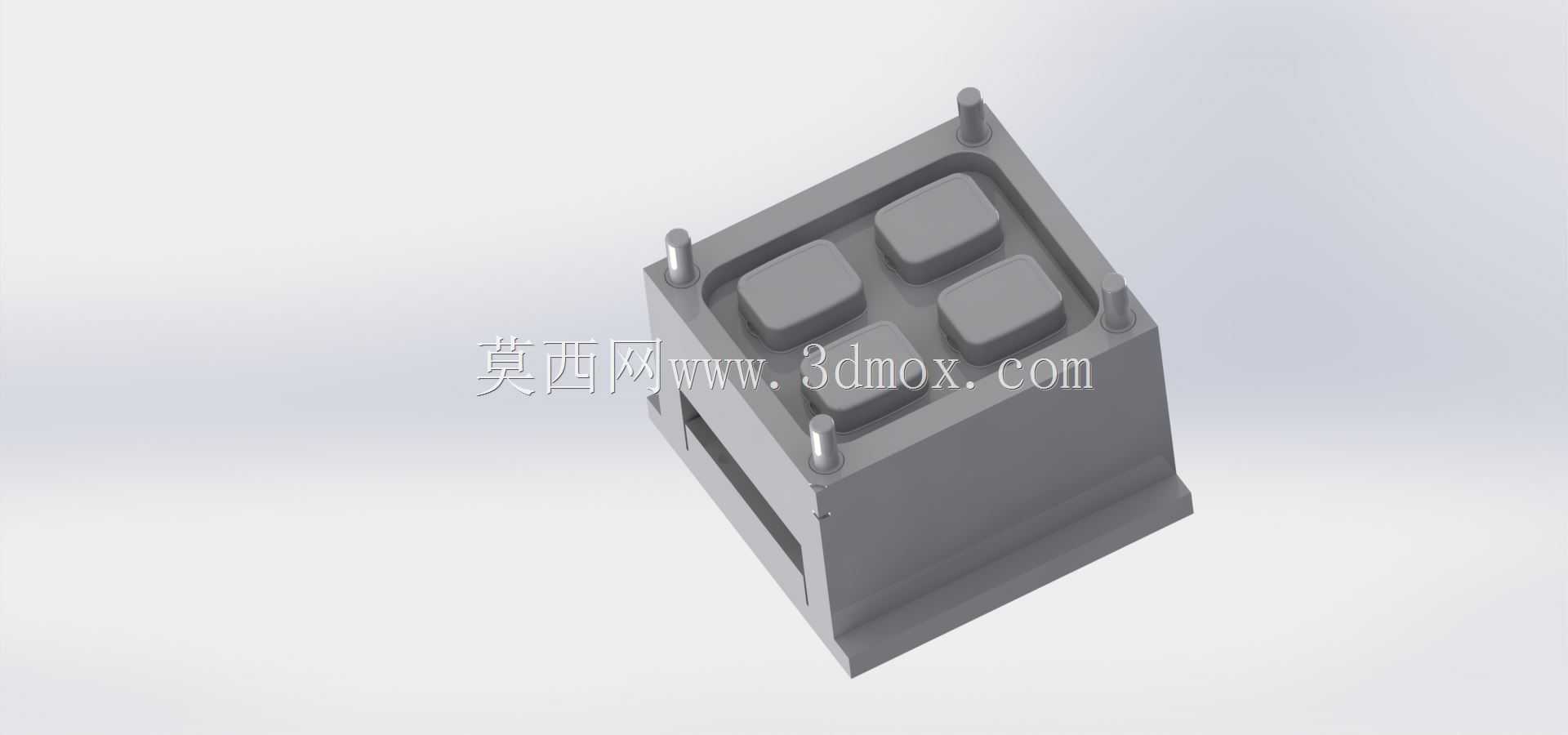

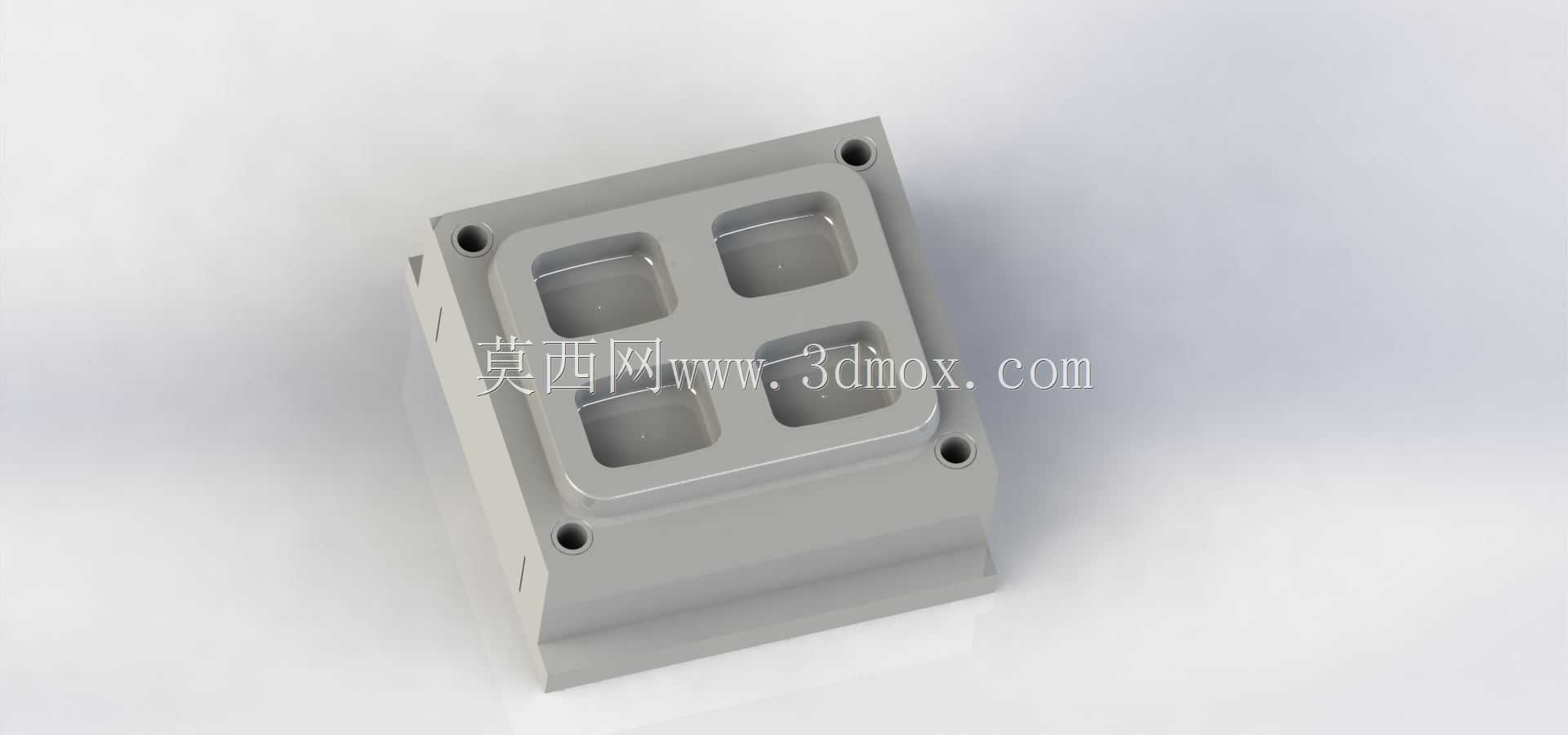

　　这套模具针对方形提芬盒类薄壁塑料容器的批量注塑生产设计，日常餐饮配送、食品分装场景中常用的带分格塑料餐盒、储物方盒，大多依靠这类多腔注射模完成高效成型。从结构布局来看，模具采用1出4的型腔排布，四个成型型腔呈2×2矩阵均匀分布在动模成型区域，这种排布方式能让注塑过程中熔融塑料的充模流动路径长度基本一致，有效避免单腔填充不足、各腔成型件重量偏差过大的问题，适配PP、食品级PE等常用餐盒原料的注射工艺参数。模具的定模侧对应成型提芬盒的外表面与四个分格的外侧轮廓，动模侧设置对应成型盒体内腔与分格内侧的型芯结构，分型面设置在盒体的开口端边缘位置，开模时动定模沿导柱导向方向分离，成型后的塑件包紧在动模型芯上，

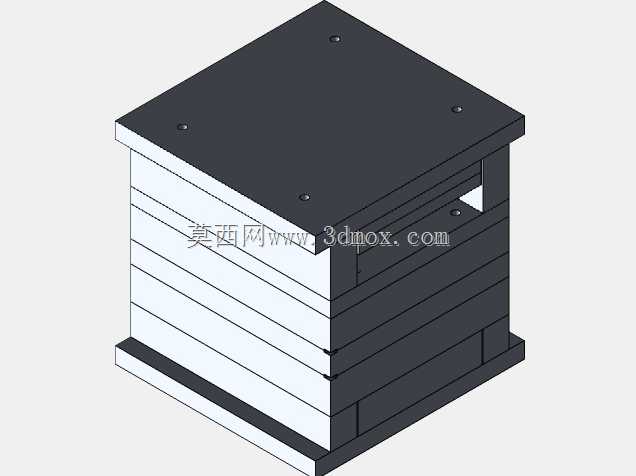

　　后续可通过顶出机构将成品从型芯上平稳推出，不会出现顶白、变形等外观缺陷。模具的安装边界完全适配常规卧式注塑机的装模尺寸，模架四周设置的六个安装孔位与注塑机模板的T型槽位置匹配，安装时可快速完成定位锁紧，无需额外加工转接板。导向系统采用标准导柱导套配合结构，导柱分布在模架的四个角位，合模过程中可精准校正动定模的相对位置，避免型腔与型芯发生错位擦伤，保证长期批量生产过程中的成型精度。冷却回路围绕四个型腔呈环绕式布局，在定模镶件与动模型芯内部都设置了循环冷却水通道，注射保压完成后可快速带走型腔内的热量，让塑料熔体均匀冷却固化，将成型周期控制在合理区间，同时减少塑件因冷却不均产生的翘曲变形，保证四个分格的尺寸精度满足盒盖配合的公差要求。

　　浇注系统采用平衡式分流道布局，主浇道从模具中心位置接入，分流道对称延伸至四个型腔的侧浇口位置，熔融塑料从主浇道进入后可同时到达四个型腔的进料口，保证各腔的充模压力、填充速度保持一致，成型后的四个塑件飞边少、重量偏差控制在允许范围内，后续浇口切除处理也更加便捷。排气槽开设在型腔的末端填充位置，深度控制在塑料原料的溢边值以下，充模过程中型腔内的空气可通过排气槽顺利排出，避免塑件内部出现气泡、烧焦等成型缺陷。这套模具的成型零件采用镶拼式结构，型腔与型芯部分单独加工后嵌入模架固定板中，长期生产后若出现局部磨损、拉伤，可单独更换对应镶件，无需整体报废模架，大幅降低后期的维护成本。针对提芬盒的分格结构，型芯部分的成型面做了合理的脱模斜度设计，

　　内壁斜度控制在1°左右，既不会影响盒体的内部使用尺寸，又能有效降低脱模时的抱紧力，避免顶出过程中塑件被顶穿或变形。模具的顶出系统采用顶杆与顶块结合的方式，在盒体的边缘加强筋位置设置顶出点位，顶出力分布均匀，不会在塑件的外观面留下明显的顶出痕迹，保证成品的外观质量满足食品包装类产品的外观要求。
