小型四旋翼遥控无人机结构设计方案

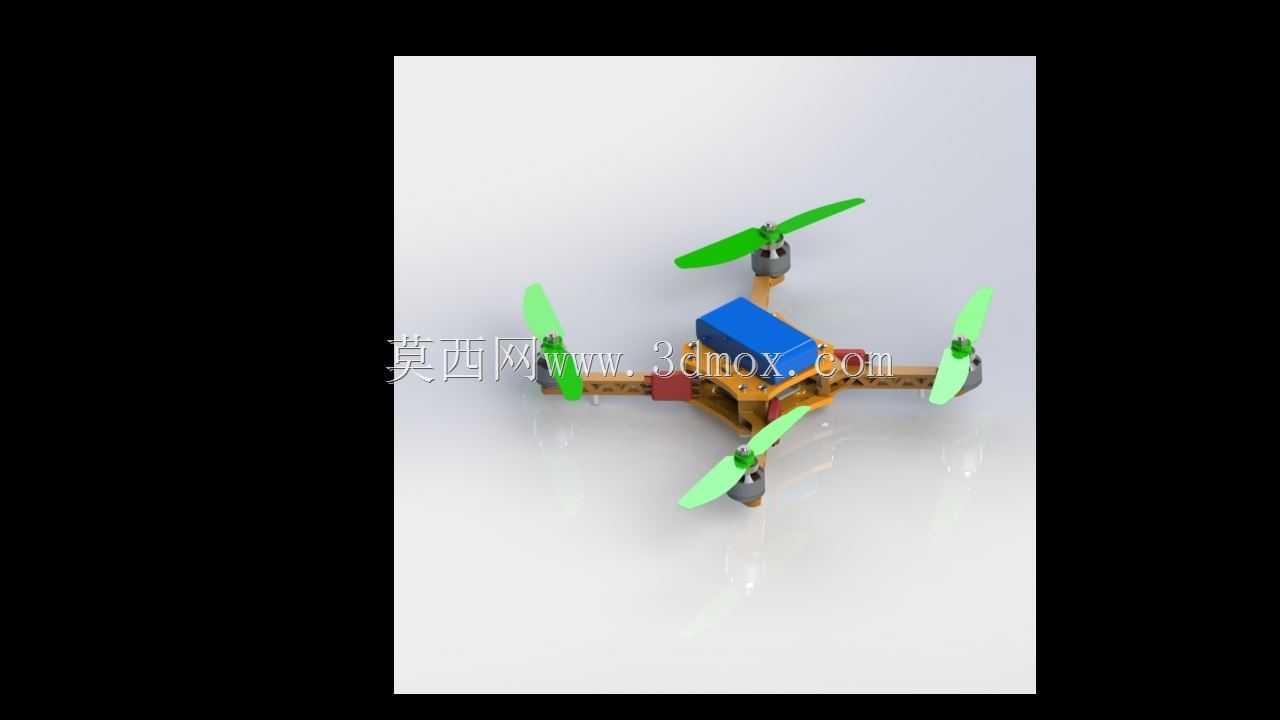

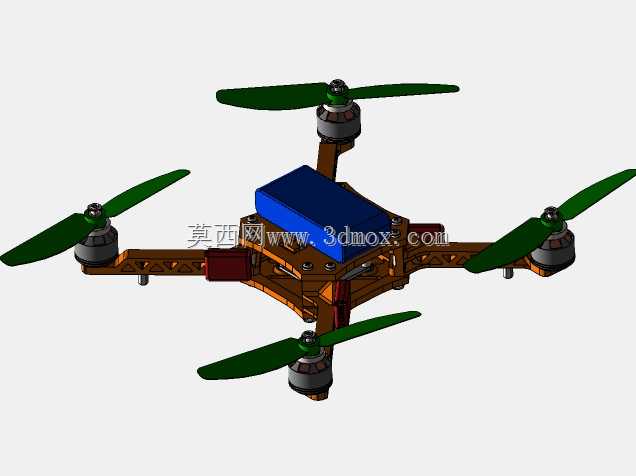

　　这款小型四旋翼遥控飞行器的结构设计，核心围绕低空近距作业与入门级航模实操场景展开，日常可用于室内外短距航拍辅助、狭小空间环境探查、青少年科创教学实操等场景，整体机架采用十字型对称布局，四个旋翼支臂沿中心机体等角度辐射，能在飞行过程中让四个动力单元的拉力均匀作用于机体重心，抵消单旋翼转动带来的反扭矩，无需额外尾桨结构即可实现姿态稳定控制，大幅降低了整机结构复杂度与装配调试难度。

　　从功能特性来看，整机集成了动力输出、飞行控制、能源供给三类核心模块，四个带螺旋桨的动力单元分别固定在支臂末端，每个支臂的安装座都预留了电机走线槽，动力线可沿支臂内部空腔敷设至中心机体的控制仓，避免飞行过程中线材外露被气流吹动产生扰流，或是被转动的螺旋桨剐蹭引发故障。中心机体上层预留了电池安装位，采用卡扣式固定结构，可快速更换不同容量的锂聚合物电池，适配不同续航时长的使用需求；下层为飞控板与电子调速器的安装腔，腔体内设置了多个定位柱与螺丝孔位，可直接固定标准尺寸的飞控主板、电调模块与信号接收单元，各模块之间的走线可通过腔体内部的理线卡扣规整排布，减少信号干扰的同时也能避免飞行震动导致接线松脱。

　　设计过程中优先考虑了结构轻量化与抗摔性能的平衡，支臂与中心机架采用一体化注塑成型的结构思路，支臂截面做了弧形加强筋设计，在降低壁厚减轻整机重量的同时，能承受日常起降的冲击载荷，即使发生低空坠落，支臂也能通过微小形变吸收冲击力，不会直接断裂损坏。螺旋桨采用两叶式设计，桨叶根部做了快拆结构，无需额外工具即可快速更换受损桨叶，日常维护成本极低。起落部分没有采用额外的起落架结构，而是利用支臂末端的电机安装座凸台作为支撑点，起降时四个凸台同时接触平面，既能保证机体放置的稳定性，又能进一步减少整机结构重量，降低飞行负载。

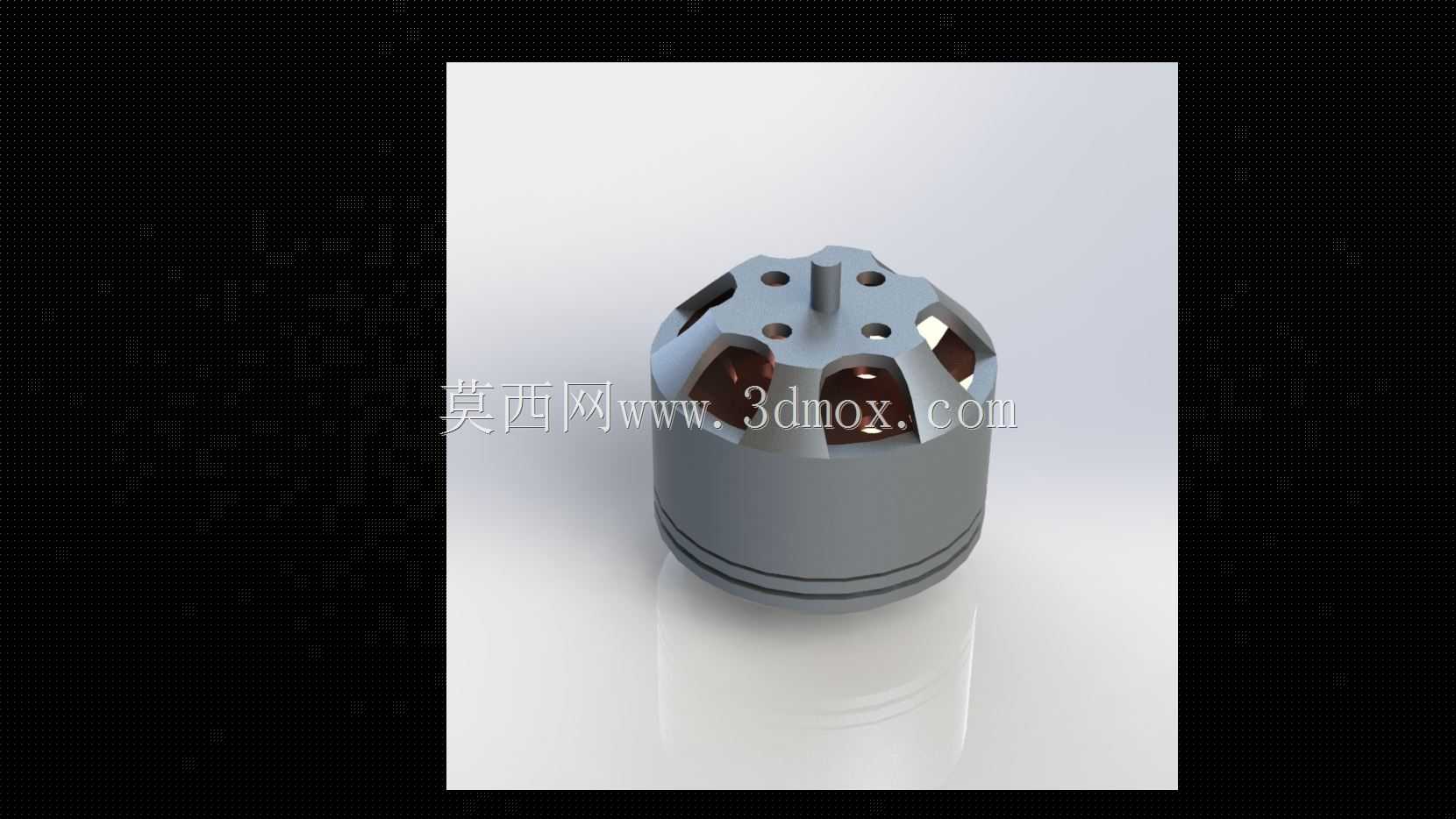

　　从安装边界与尺寸适配来看，整机对角线旋翼安装距控制在150毫米级别，属于微型四旋翼范畴，中心机体的长宽尺寸控制在50毫米见方，可容纳常规2020毫米安装孔距的迷你飞控板，电池仓可适配最大尺寸402515毫米的锂聚合物电池，单个电机安装座的孔距适配8.58.5毫米的标准微型有刷/无刷电机，螺旋桨适配65毫米直径的两叶桨，所有安装孔位都做了公差适配设计，孔位公差控制在±0.1毫米范围内，可兼容市面上多数同规格的通用航模配件，无需额外定制加工零件即可完成整机组装。

　　实际装配调试过程中，需要注意四个旋翼的安装方向，相邻两个旋翼的转动方向相反，对应桨叶的正反安装方向也需要匹配，否则会出现飞行姿态失控的问题；飞控板安装时需要保证其重心与整机几何重心完全重合，可通过在机体底部粘贴配重块的方式调整重心位置，确保飞行过程中姿态控制的精度。中心机体的电子仓盖板采用卡扣式固定，无需螺丝即可快速拆卸，方便日常调试飞控参数、更换接线或是检修内部电子元件，相比螺丝固定的结构，日常维护效率提升明显。

　　针对实际飞行中的气流扰动问题，支臂末端的电机安装座做了微小的上反角设计，每个支臂相对于水平面有3度的上倾角，飞行过程中四个旋翼产生的拉力会形成一个向内的分力，能在飞行器受到侧风干扰时自动回正姿态，降低飞控系统的调节压力，提升飞行稳定性。整机所有外露的结构边缘都做了圆角处理，没有尖锐棱角，既可以降低飞行过程中的空气阻力，也能避免日常操作时划伤操作人员，尤其适合教学场景下学生组装实操使用。

　　能源模块的安装位设置在机体最上层，靠近重心位置，更换电池时不会影响整机的重心平衡，电池接口采用标准的航模插座，插接方向做了防呆设计，不会出现正负极接反的问题。信号接收天线的走线沿其中一个支臂敷设至末端，远离中心的飞控与电调模块，可减少电子元件产生的电磁信号对遥控信号接收的干扰，提升遥控距离与信号稳定性。
