偏置曲柄式快速返回运动教学演示装置

　　这套偏置曲柄滑块式快速返回机构，最初是为中职、高职机械原理课程的课堂演示开发的实体教具三维数模，后续也被不少小型专用设备的设计人员直接参考改型，用在需要工作行程慢进、回程快速退回的工位上，比如小型管材冲孔机的送进滑台、简易非金属材料裁切机的刀架驱动、实验室小型压力装置的压头驱动单元，都能看到这类机构的衍生结构。从实际使用场景来看，这类机构最大的优势是不需要额外的电控变速单元，仅靠固定转速的动力输入，就能通过自身的杆系几何关系，自动分配工作行程和回程的时间占比——工作行程时曲柄对应的转角更大，滑块移动速度平缓，能保证加工、压装、送料动作的稳定性，避免冲击导致的工件报废或刀具损耗；回程时曲柄对应的转角更小，滑块能快速退回初始位置，压缩空行程的等待时间，比普通对心曲柄滑块机构的工位节拍能提升15%到30%，而且全程是纯机械传动，不需要额外的传感器、电磁阀做行程切换，可靠性远高于电控切换的往复机构，在一些粉尘大、湿度高、电磁环境复杂的车间工位，这类纯机械结构的故障率比电控往复单元低六成以上。

　　从设计思路上拆解这套结构，首先是确定偏置距的取值：偏置距是曲柄回转中心到滑块导路中心线的垂直距离，这个参数直接决定了行程速比系数的大小，也就是快退的效果明显程度，设计时不能盲目追求大速比，偏置距过大会导致曲柄传动时的压力角超过许用值，尤其是工作行程的最大压力角如果超过40度，杆系的传动效率会骤降，甚至会出现卡死、抖动的问题，这套数模里的偏置距取值是结合常用教学演示和小型设备的常用参数设定的，工作行程最大压力角控制在38度以内，回程压力角也在合理区间，手动盘车就能感受到全程传动顺畅，没有卡滞点。然后是杆长的匹配：曲柄的长度直接决定滑块的行程大小，连杆长度和曲柄长度的比值一般要大于3，否则运动过程中连杆的摆角过大会导致导路的侧向力激增，加速导套的磨损，这套结构里连杆和曲柄的长度比取了3.7，既保证了足够的行程，也把导路的侧向载荷控制在普通自润滑铜套能承受的范围内。

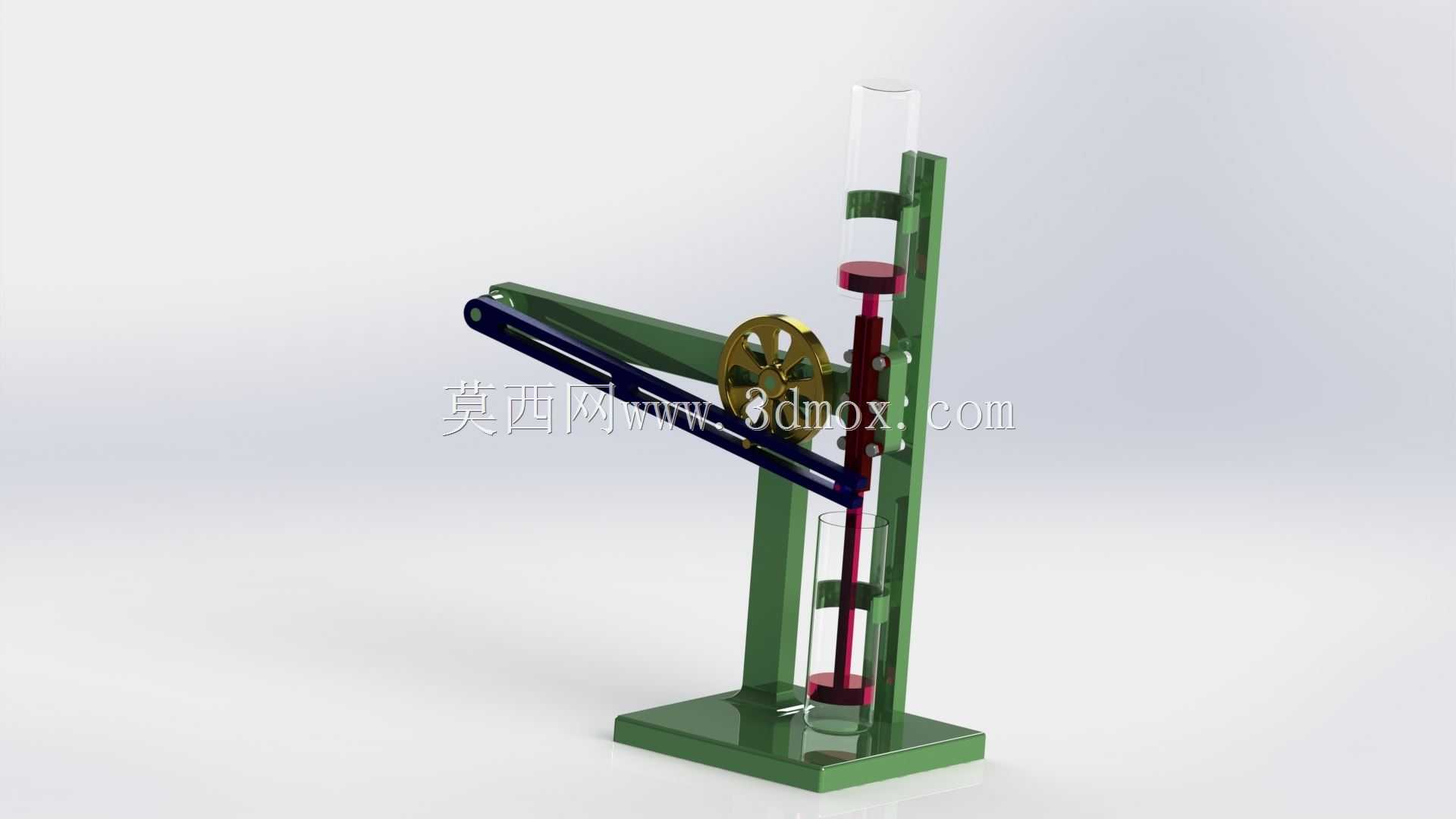

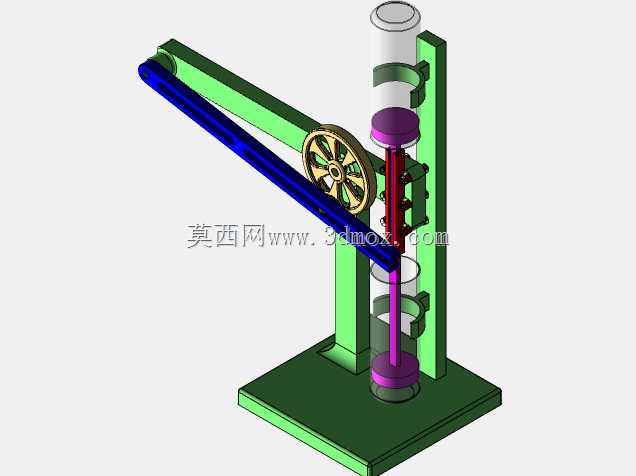

　　再看安装边界和外形尺寸的设计，整套机构采用立式底板安装结构，底部是方形安装底板，四个角预留了沉头安装孔，可以直接固定在实验台台面或者设备的安装基板上，不需要额外做转接支架；竖直方向的导杆立柱直接和底板垂直固连，保证导路的垂直度，避免滑块运动时出现别劲的问题；曲柄的动力输入轴从立柱侧面的轴承座穿出，轴端预留了键槽和联轴器安装位，既可以装手轮做手动演示，也可以连接减速电机做连续运转的动力输入。滑块部分采用了双导套支撑结构，上下两个导套的间距大于滑块行程的1/2，能有效抵消连杆摆动带来的倾覆力矩，避免滑块在导杆上出现卡顿，滑块上预留了标准的螺纹安装孔，可以根据不同的使用场景加装压头、夹具、裁切刀等执行末端，不需要对主体结构做改动。

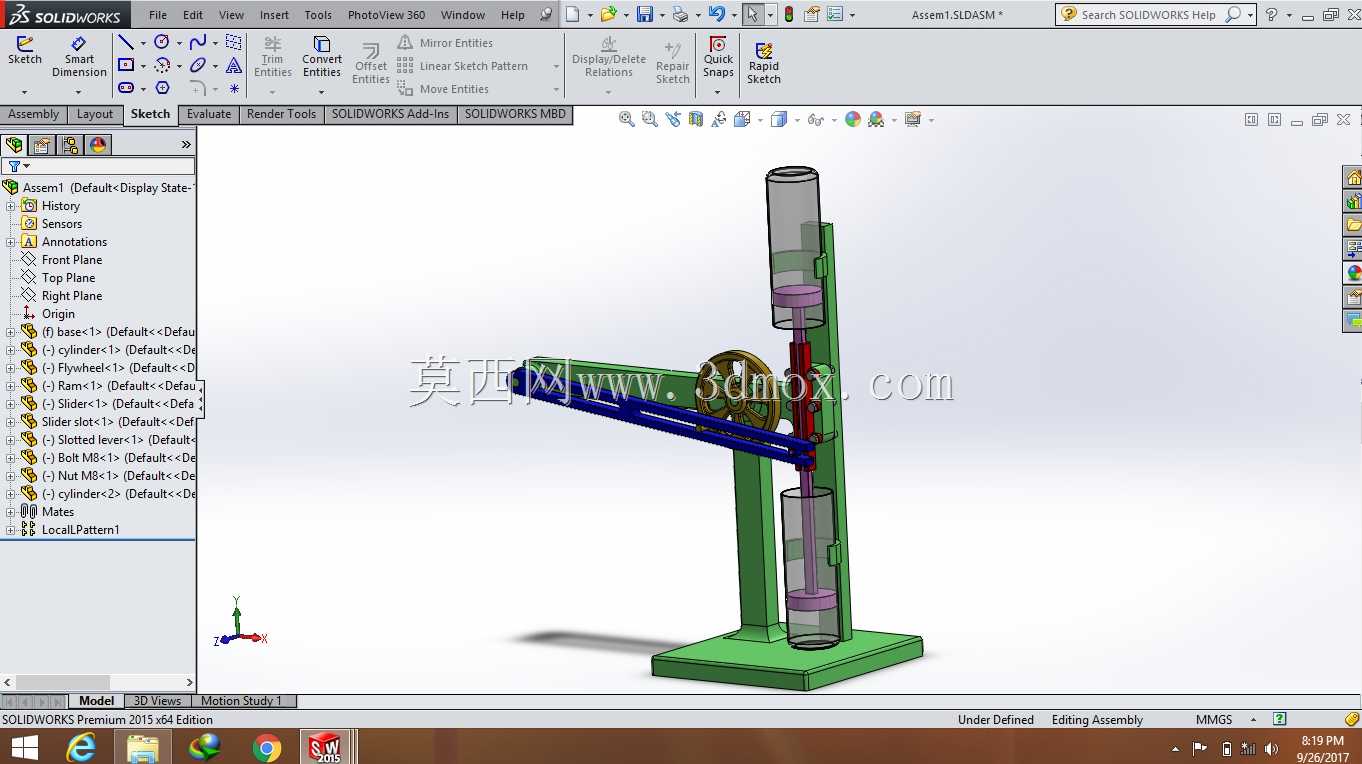

　　很多刚接触机械原理的设计人员容易犯的错误，是把快速返回机构和普通曲柄滑块机构混为一谈，甚至直接改对心曲柄滑块的安装位置凑偏置距，最后做出来的结构要么快退效果不明显，要么传动卡滞、磨损快，这套数模在建模的时候就把各个铰接点的间隙、轴承的安装位、导套的配合长度都做了符合实际加工的设定，不是那种只有杆系轮廓的概念模型，每个铰接点都预留了销轴的安装间隙和润滑空间，导杆和导套的配合公差也按常用的H8/f7间隙配合做了建模参考，不管是用来做3D打印的教学教具，还是参考结构改型做实际设备的驱动单元，都能直接提取尺寸做工程图转化。另外这套结构的所有零件都是采用常见的型材和标准件加工，底板、立柱、连杆、曲柄都可以用普通Q235钢板线切割或者铣削加工，铰接销轴用标准的圆柱销，导套用标准的自润滑铜套，不需要开模或者定制特殊型材，加工成本很低，很适合小型设备厂家做低成本的工位自动化改造，也适合教学单位做批量的教具加工，学生在拆装的时候也能直观理解偏置距、行程速比系数、压力角这些课本上比较抽象的机械原理概念，比纯动画演示的教学效果好很多。
