5V1A直插式USB充电电路板结构设计

　　日常消费电子的供电适配场景中，小功率USB充电模块是覆盖范围极广的基础供电单元，从桌面小型数码外设、便携穿戴设备到简易智能家居传感节点，都需要这类稳定输出低压直流的供电载体做能量支撑。这套结构设计围绕5V1A的输出规格展开，核心印刷电路板的外形尺寸锁定在50*32.5毫米，这个尺寸边界是经过多轮结构堆叠验证后确定的，刚好能适配常规国标直插充电器的外壳内腔，不会出现元器件顶壳、装配间隙超差的问题，同时预留了足够的爬电距离，满足强电侧的安规要求。

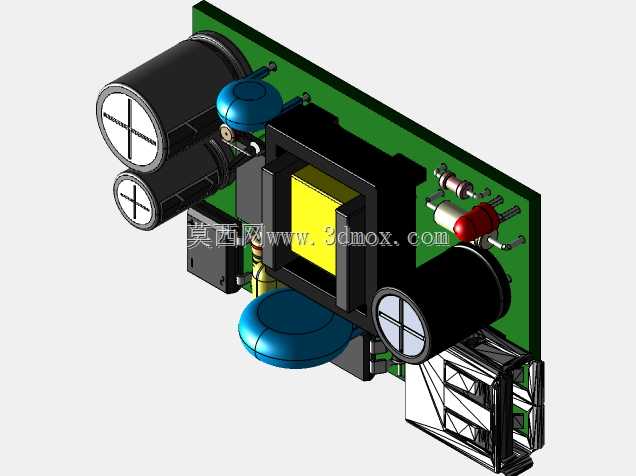

　　从电路布局的设计思路来看，强电输入侧的滤波电容采用卧式贴板安装，两个大体积电解电容沿板边排布，既利用了板边的纵向空间，也能避免电容高度超出外壳的容纳上限；安规电容、共模电感这类EMI抑制元件紧贴输入接口布置，尽可能缩短高频干扰的传导路径，减少辐射杂散的溢出。高频变压器作为整个模块里体积最大的磁性元件，被安置在电路板的中心区域，周围预留了1.5毫米以上的安全间隙，既避免变压器工作时的温升影响周边电解电容的寿命，也给初次级之间的绝缘隔离留出了足够的贴装空间，满足强弱电隔离的安规距离要求。输出侧的滤波电容、整流元件靠近USB输出接口布置，缩短低压直流侧的走线长度，减少线路压降带来的输出电压偏差，保证负载端的电压稳定在标称范围内。

　　实际应用中，这类充电模块的负载特性需要覆盖0到1000毫安的全区间，所以在元器件排布时特意将功率回路的走线做了加宽处理，大电流路径的铜箔厚度按照常规PCB工艺的上限做设计，避免满负载工作时走线发热引发的温升高问题。板上的插件元件全部采用波峰焊适配的排布方向，元件轴向与过锡方向保持一致，减少连锡、虚焊的生产不良率，适合批量规模化生产。USB接口采用直插式加固结构，接口两侧预留了定位柱安装孔，装配外壳时可以通过定位柱将接口牢牢固定在外壳的开口位置，避免用户插拔USB线时出现接口松动、板件受力开裂的问题。

　　考虑到不同使用场景下的散热需求，板上的发热元件，比如整流桥、功率开关管、高频变压器，都分散排布在板件的不同区域，避免热源集中导致局部温升过高，同时对应外壳的散热格栅位置，让空气对流能够直接带走元件工作产生的热量。整个板件的安装孔位按照通用充电器外壳的固定柱位置设计，两个对角布置的安装孔直径适配常用的自攻螺丝规格，装配时不需要额外做结构修改就能直接适配市面上多数同规格的公模外壳，也方便开发者根据需求更换不同外观的外壳结构，缩短产品开发的周期。

　　在结构细节处理上，板边的走线距离板边缘保留了0.8毫米以上的距离，避免PCB生产时V-Cut加工伤到走线，也防止装配时板边与外壳摩擦导致绝缘层破损。高压侧和低压侧的开槽隔离位置严格对应安规要求，开槽宽度满足加强绝缘的距离标准，不需要额外加装绝缘挡片就能满足安规认证的距离要求，减少生产时的装配工序。元件的高度全部控制在15毫米以内，整个板件装配完元器件后的总厚度刚好适配厚度20毫米以内的超薄充电器外壳，兼顾了结构紧凑性和电气性能的稳定性。
