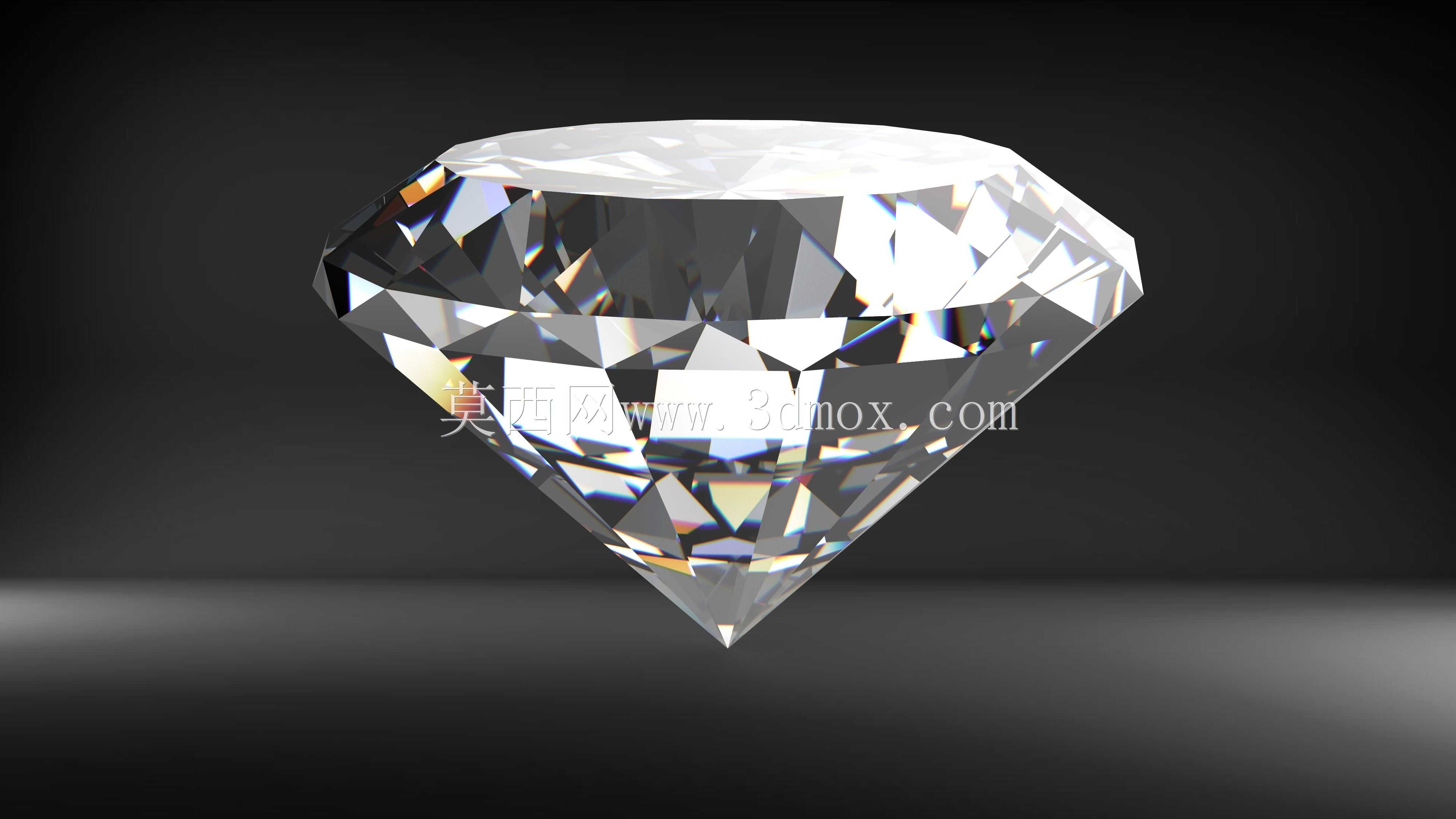

标准圆明亮琢型钻石三维结构数模

　　做珠宝加工设备的定位工装设计时，最先要搞定的就是琢型宝石的基准轮廓，这次做的金刚石数模完全参照标准圆明亮式切工的几何参数搭建，不是随便拉个多面体凑数的外观件。先从实际应用场景说，这个数模既可以给钻石检测设备做标定靶标——比如光谱检测仪、火彩观测仪的校准工位，需要一个几何精度完全符合切工比例的标准件来调整镜头焦距和光源角度，也能给首饰镶口的设计做配合基准，不管是爪镶、包镶还是卡镶，镶口的内壁贴合度、爪位的避让尺寸都要和钻石的腰棱、亭部角度完全匹配，不然镶石的时候要么卡不进去，要么镶完露缝、掉石。

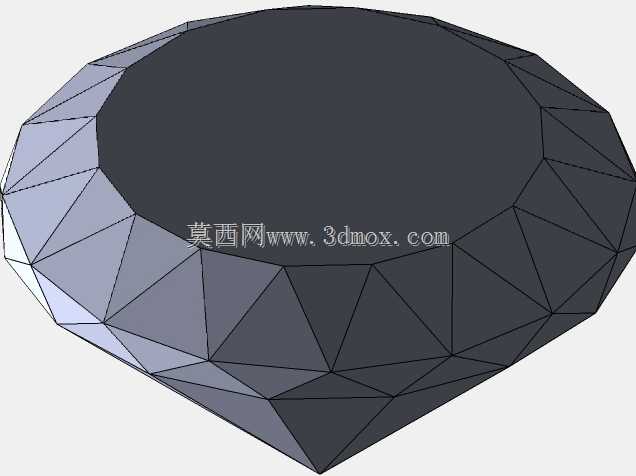

　　建模的时候最先定的是整体比例边界，标准圆钻的直径作为所有尺寸的基准，台宽比控制在53%到57%的常规区间，亭深比落在43%左右，冠角取34度半，亭角40度45分，这些参数不是凭空定的，是实际切磨生产里最能平衡火彩和亮度的比例，做出来的数模不管是拿去做切工模拟，还是给CNC做蜡模雕铣的编程参考，都不用再二次调整比例。建模逻辑上先做腰棱的基准圆，区分出冠部和亭部两个部分，冠部分出8个星刻面、8个风筝面、16个上腰面，亭部是8个亭主面加16个下腰面，最后收尖到底尖，所有刻面的相交边都做了锐边处理，没有多余的圆角，因为实际切磨好的钻石刻面棱线是锐利的，做检测标定的时候如果棱线倒了角，光学识别的时候会抓不准基准点。

　　说下安装配合的边界，这个数模的最大外圆就是腰棱位置，所有镶口的配合尺寸都要以这个外圆为基准做公差预留，比如1克拉标准圆钻的腰棱直径大概6.5毫米，镶口的内圈尺寸要做0.02到0.03毫米的过盈量，爪的位置要刚好卡在风筝面和上腰面的交线位置，不能压到星刻面影响台面的透光。另外这个数模的几何结构完全对称，绕中心轴每转45度就能和自身重合，做自动化镶石设备的吸嘴定位时，不用额外做角度识别，只要吸住台面中心就能保证周向位置准确，能省掉视觉对位的很多调试步骤。之前做过一批钻戒的批量镶石工装，一开始用的是简化的圆锥体代替钻石，结果吸嘴吸料的时候经常偏斜，后来换了这个带完整刻面的数模做仿真验证，调整了吸嘴的端面形状，让吸嘴只接触台面的中心区域，避开周围的星刻面，实际生产的时候吸料良率直接从82%提到了98%以上。还有做钻石切工的教学演示时，这个数模可以直接拆解开每个刻面，单独标注每个面的角度和相对位置，比平面的切工比例图直观很多，学徒能很快搞懂每个刻面的作用——比如冠部的风筝面负责折射进入钻石的光线，亭部的主面负责把光线全反射回台面，要是亭角做太陡或者太平，光线就会从亭部漏出去，看起来就没有亮度。建模的时候特意没有做任何材质渲染的绑定，只保留了纯几何结构，这样不管导入到结构仿真软件做镶石的应力分析，还是导入到光学软件做火彩模拟，都能直接用，不用再清理多余的贴图和材质节点。比如做镶口的应力分析时，把钻石设置成刚体，给镶爪施加压合的力，就能算出每个爪需要多大的夹持力，既能固定住钻石不会掉，又不会因为力太大把钻石的腰棱硌崩，毕竟钻石虽然硬度高，但脆性也大，腰棱位置是应力集中的地方，夹持力过大会直接出现崩边，之前有客户做的镶口就是没算好夹持力，成品出货后有近一成的钻石腰棱出现小崩口，用这个数模做了仿真调整爪的接触面积之后，崩口率直接降到了千分之二以内。
