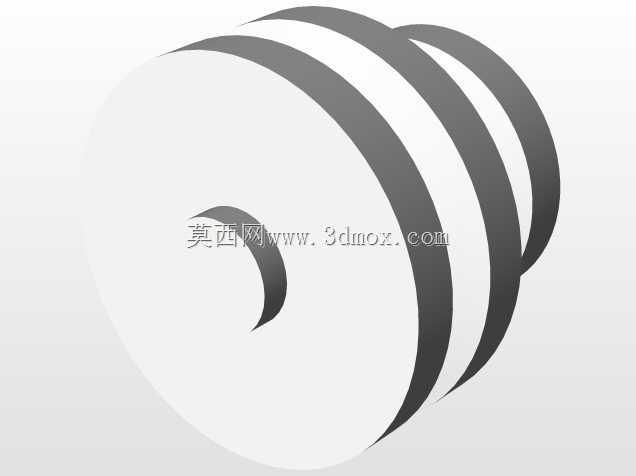

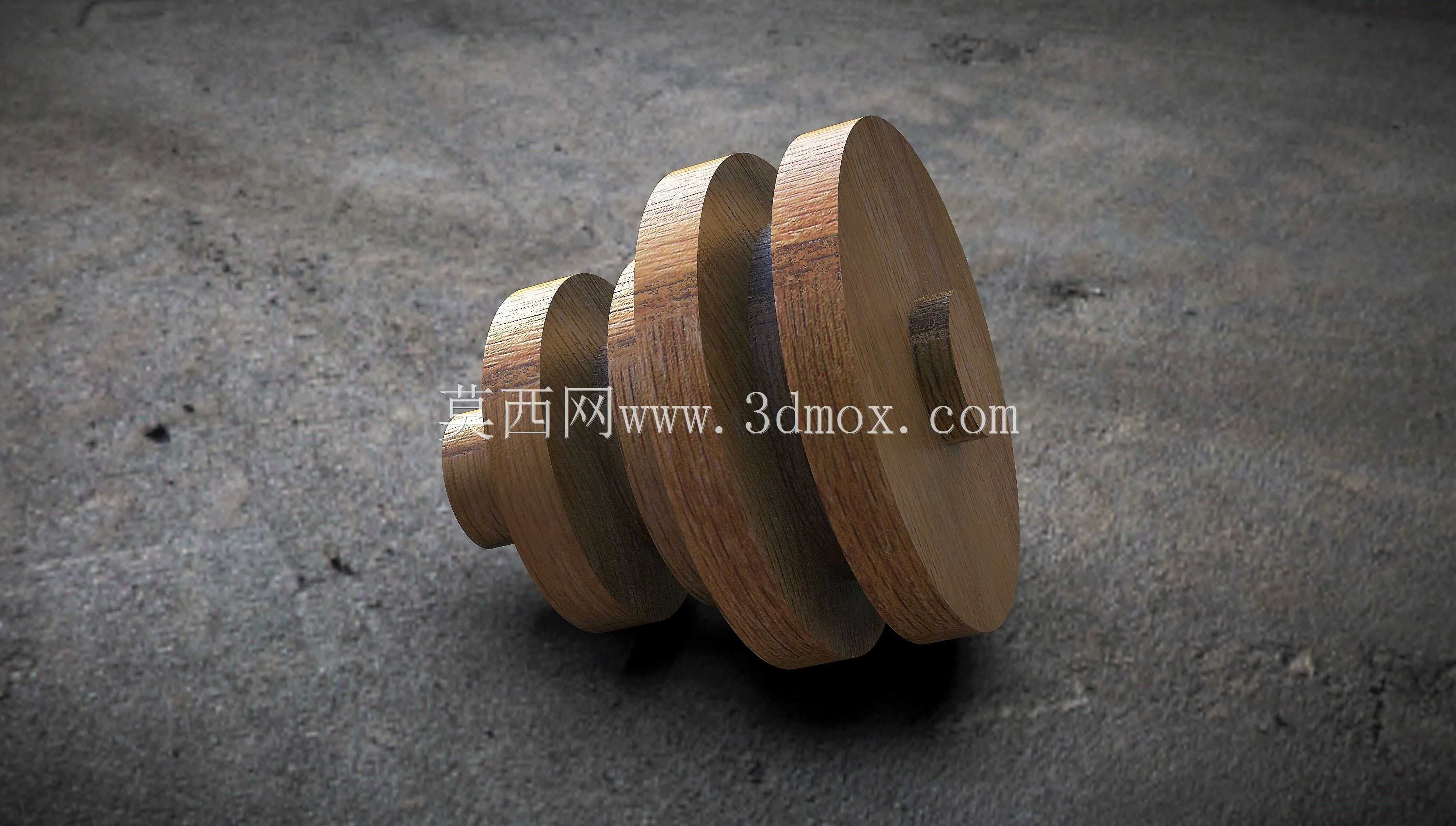

多槽式降压滑轮传动结构设计

　　在各类需要柔性传动、线缆导向的工业场景里，这类多槽降压滑轮的应用覆盖范围极广，从常规的皮带输送线张紧结构，到小型设备内部的线缆走线导向，再到需要分级改变传动比的轻载动力传递工位，都能见到这类结构的身影。和单槽滑轮不同，多槽结构的设计初衷，是在不额外增加安装支座数量的前提下，实现多组柔性件的独立传动或者分级传动，有效压缩传动组件的轴向安装空间，尤其适合设备内部布局紧凑、安装位预留有限的场景。

　　从实际功能来看，这类滑轮首先承担的是柔性传动件的支撑作用，不管是三角带、平皮带还是柔性线缆，绕经轮槽时，轮体需要给柔性件提供稳定的支撑面，避免柔性件在运动过程中出现跑偏、脱槽的问题，同时还要通过轮槽的型面约束，降低柔性件运行过程中的侧向滑移量。其次在需要改变传动方向的工位，这类滑轮可以作为转向轮使用，通过调整自身安装角度，让柔性件的走向匹配设备内部的布局要求，不需要额外增加过多的导向结构。另外在带传动系统里，多槽结构还可以实现动力的分流，单根输入轴带动多根皮带同时运转，分别给不同的末端执行件传递动力，减少动力源的配置数量，降低整套设备的制造成本。

　　设计这类滑轮的时候，首先要考虑的是轮槽的型面匹配度，不同规格的柔性件对应不同的轮槽角度、槽深以及槽间距，比如常用的三角带轮槽，角度通常根据带轮的基准直径做对应调整，小直径带轮的槽角适当减小，来补偿三角带弯曲时的截面变形，保证皮带和轮槽的接触面积足够，减少动力传递过程中的打滑损失。轮槽之间的间距要控制在合理范围，既要避免相邻两根柔性件在运行过程中出现相互摩擦干涉，也要尽可能压缩轮体的总宽度，减少不必要的材料浪费。轮体中心的安装孔是整个结构的定位核心，孔的公差要和匹配的轴径公差对应，根据载荷大小选择合适的配合类型，轻载导向场景可以选用间隙配合方便拆装，动力传递场景则可以选用过渡配合加键槽的结构，保证扭矩传递的可靠性，避免轮体和轴之间出现相对转动磨损。

　　从安装边界来看，这类多槽滑轮的径向尺寸要和安装空间的预留半径匹配，要保证轮体转动过程中，轮缘和周边的结构件之间留有足够的安全间隙，避免运行时出现剐蹭。轴向的固定方式通常根据载荷大小选择，轻载场景可以用轴端挡圈加卡簧的方式固定，重载场景则需要配合轴肩、锁紧螺母做双向定位，避免轮体在运转过程中出现轴向窜动。轮体的材质选择也和应用场景直接相关，常规工业传动场景可以选用铸铁或者钢材加工，保证足够的强度和耐磨性；需要降低自重、减少运行噪音的场景，可以选用硬质工程塑料或者铝合金材质，同时要根据材质的特性调整轮槽的表面粗糙度，金属材质的轮槽表面可以适当做精车处理，降低柔性件的磨损速度，延长传动件的使用寿命。

　　在实际选型匹配的时候，还要注意轮体的基准直径和柔性件的最小弯曲半径匹配，不能为了压缩结构尺寸一味减小带轮直径，否则会让柔性件的弯曲应力过大，大幅缩短柔性件的使用寿命，同时也会增加传动过程中的功率损耗。轮体的动平衡处理也是高速运转场景下不能忽略的环节，当轮体的线速度超过一定阈值时，要对轮体做动平衡校正，减少高速运转时的振动量，避免振动传递到轴和支座上，影响整套设备的运行稳定性。另外在长期运行的场景下，还要考虑滑轮的润滑结构，如果是和轴直接滑动摩擦的结构，要在轮毂位置设计注油孔，方便定期加注润滑脂，降低转动副的磨损；如果是搭配轴承使用的结构，要预留轴承的安装位，同时做好轴承的密封设计，避免外界的粉尘、杂质进入轴承内部，影响轴承的使用寿命。
